Описание

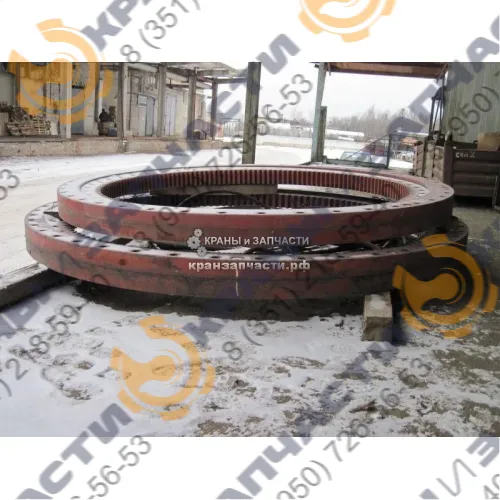

ОПУ-7, опорно-поворотное устройство 48 отверстий для башенных кранов КБ-401, КБ-403, КБ-404, КБ-405, SMK-10.200 (КБ-408.21), SMK-10.180, КБ-572, SMK-10.300 (КБ-515), а также их модификаций.Устройство входит в узел механизма поворота крана и обеспечивает поворот башни вокруг своей оси. Изготовлен поворотный круг из стали 50 Мн, прочному материалу с низкими показателями хрупкости. ОПУ относится к роликовому типу с внутренним зацеплением, успешно воспринимает комбинированные нагрузки - осевые, радиальные и опрокидывающий момент. Рабочие режимы поворотного устройства рассчитаны на широкий климатический пояс с температурами от +40 до - 45 градусов по Цельсию (климатическое исполнение У, категории 1-У1 по ГОСТ 15150).
Конструкция

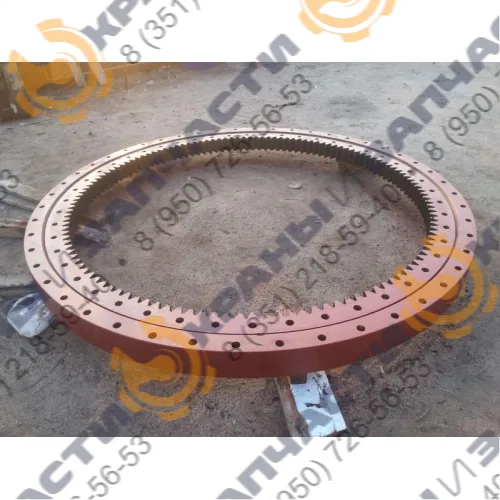

Конструкция ОПУ-7 ОП-2500.3.2.16.3Р У1 полностью соответствует особенностям строения башенных кранов серии КБ и SMK. Состоит поворотный круг из двух частей, одна часть креится на неповоротную платформу, а вторая к поворотной. На внутренней части расположена зубчатка, входя в сцепление с которой выходной вал редуктора совершает передвижение вдоль края. Крепежные отверстия в количестве 48 штук на каждой из обойм, предназначены для крепления к разным частям крана. Ролики расположены во внутренней части устройства.
При изготовлении двух колец используется сталь марки 50 Мн. Данная марка отличается высокими износостойкими свойствами и низкими показателями хрупкости. Зубчатый край закален, что дополнительно обеспечивает контактный край от преждевременного истирания и скалывания краев зуба во время прохождения шестерни редуктора.
Принцип работы
ОПУ-7 башенного крана является крупногабаритным подшипником, в составе механизма вращения крана. Выполняет опорная платформа две функции - соединения двух частей крана и обеспечения вращения башни во время работы. Первая достигается при соединении каждой части круга с поворотной или неповоротной платформой. А вторая - обеспечения вращения при прохождения по зубчатому краю шестерни редуктора. Статичное устройство не создает крутящего момента, но участвует в передвижении кабины вокруг своей оси. Механизм запускается при пуске электродвигателя, создающего крутящий момент и передающего вращение на редуктор, где оно усиливается и затем передается на выходную шестерню редуктора, которая вращаясь вступает в зацепление с зубчатым краем ОПУ и обеспечивает поворот башни крана.
Эксплуатация
Правильно установленное ОПУ-7, опорно-поворотное устройство ОП-2500.3.2.16.3Р У1 не требует отдельных мероприятий по обслуживанию. Все профилактические и ремонтные работы проводятся при прохождении планового ТО, но не реже чем через 240 часов работы крана. В план работ входит проверка затяжки болтов и при необходимости их затягивание, нанесение на рабочие поверхности масла, пополнения уровня масла в специальных пресс-масленках. При прохождении технического обслуживания также происходит осмотр ОПУ на предмет повреждений и износа, при обнаружении которых ставится вопрос о проведении ремонта или замены поворотного круга. Экономически рентабельнее провести восстановительный ремонт при незначительных повреждениях зубчатого края, истирания роликов или износа резиновой манжеты, при значительных повреждениях зубьев, возникновения трещин и других неремонтопригодных дефектах поворотное устройство требуется заменить на новое.
Характеристики
Вес, кг | 1315 |
Внешний диаметр, мм | 2500 |
Высота ОПУ, мм | 145 |
Высота зуба, мм | 105 |
Диаметр отверстий, мм | 33 |
Количество зубьев (z), шт | 130 |
Количество отверстий, шт | 48 |
Материал | Сталь 50Мп |
Модуль зуба (m) | 16 |
Подходит для спецтехники
Башенные краны | КБ-401, КБ-403, КБ-404, КБ-405, SMK-10.200 (КБ-408.21), SMK-10.180, КБ-572, SMK-10.300 (КБ-515) |
ОПУ-7, опорно-поворотное устройство 48 отверстий для башенных кранов КБ-401, КБ-403, КБ-404, КБ-405, SMK-10.200 (КБ-408.21), SMK-10.180, КБ-572, SMK-10.300 (КБ-515) от 620000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
