Описание

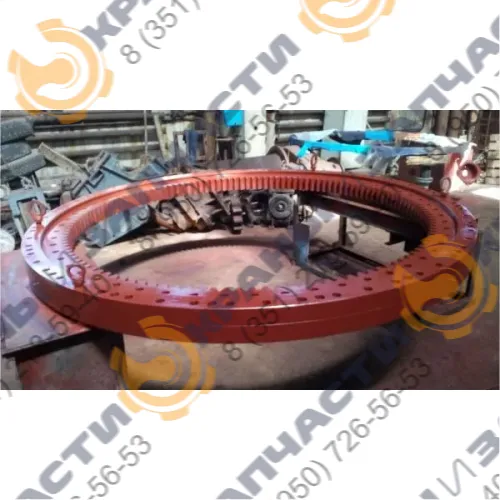

Опорно-поворотное устройство ОП-2500.2.2.16.3.Р У1 входит в состав механизма поворота башенных кранов КБ-308, КБ-309, КБ-401, КБ-403, КБ-404, КБ-405, КБ-407, КБ-408, КБ-515, КБ-572, КБ-572А, КБ-578, КС-1271, КП-450. Предназначена для применения в качестве узла, обеспечивающего вращение поворотной части крана относительно неповоротной с частотой вращения до 16 оборотов в минуту. Рабочие режимы круга поворотного от +40 до - 45 градусов по Цельсию, соответствует климатическому исполнению У, категории 1-У1 по ГОСТ 15150. ОПУ башенного крана относится к роликовому типу устройств, успешно поглощающему повышенные осевые нагрузки и лишь частично радиальные.
Конструкция

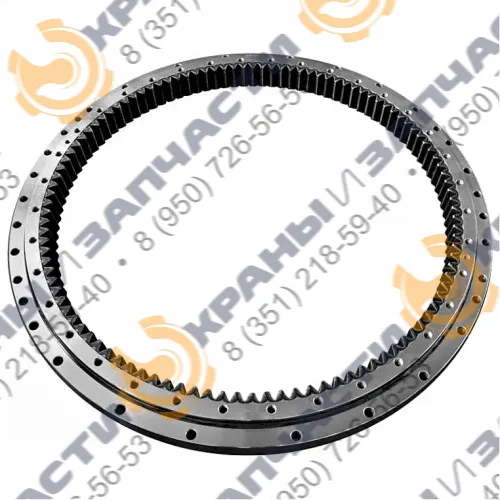

Конструктивно ОПУ ОП-2500.2.2.16.3.Р У1 состоит из двух полуобойм, соединенных между собой в единое устройство, внутри круга располагаются ролики. по внутреннему краю располагаются зубья в количестве (z) 130 зубьев и модулем (m) 16. Зубья опорно-поворотного устройства предназначены для контакта с выходным валом редуктора и обеспечивают вращение башни крана.. Изготовлен поворотный круг башенного крана из конструкционной специальной стали 50Мп с низкими показателями хрупкости, повышенными износостойкими свойствами. При изготовлении ОПУ ОП-2500.2.2.16.3.Р У1, зубчатый закаляют, для повышения прочность зубьев и их сопротивление высоким нагрузкам, при зацеплении с выходной шестерней редуктора. Монтаж ОПУ осуществляется при помощи болтов из материала класса не ниже 10.9 к неподвижной части, затяжка производится крест-накрест, для обеспечения устойчивости.
Принцип работы
ОПУ башенного крана ОП-2500.2.2.16.3.Р У1 является крупногабаритным подшипником, обеспечивающем вращение. Устройство является составным элементом механизма вращения башенного крана. Статический поворотный круг вступает в зацепление с выходным валом редуктора, при перемещении вала, башня крана совершает поворот вокруг своей оси. Для обеспечения безопасности и плавности перемещения важно надежно установить устройство на неповоротной платформе, обеспечив соединение с поворотной. Вторая функция, которую выполняет опорно-поворотное устройство - соединение поворотной и неповоротной части крана.
Эксплуатация
При эксплуатации ОПУ ОП-2500.2.2.16.3.Р У1 не требует специальных мероприятий по обслуживанию, плановый осмотр и замена масла осуществляется совместно с осмотром и профилактикой другого грузоподъемного оборудования крана, во время прохождения технического осмотра ТО. Для продления срока эксплуатации рекомендовано соблюдать правила безопасного проведения работ на кране и исключать перегрузки при подъеме и перемещении грузов. Поворотный круг относится к ремонтопригодным устройствам и может подвергаться восстановительному ремонту, замене роликом и замене уплотнительной манжете. Выбор между ремонтом и заменой решается на основании результатов ТО или дефектовки специалистов сервисного центра.
Характеристики
Вес, кг | 1293 |
Внешний диаметр, мм | 2500 |
Высота ОПУ, мм | 145 |
Высота зуба, мм | 105 |
Диаметр отверстий, мм | 33 |
Количество зубьев (z), шт | 130 |
Количество отверстий, шт | 60 |
Материал | Сталь 50Мп |
Модуль зуба (m) | 16 |
Подходит для спецтехники
Башенный кран | КБ-308, КБ-309, КБ-401, КБ-403, КБ-404, КБ-405, КБ-407, КБ-408, КБ-515, КБ-572, КБ-572А, КБ-578, КС-1271, КП-450 |
Опорно-поворотное устройство ОП-2500.2.2.16.3.Р У1, 60 отверстий для башенных кранов КБ-308, КБ-309, КБ-401, КБ-403, КБ-404, КБ-405, КБ-407, КБ-408, КБ-515, КБ-572, КБ-572А, КБ-578, КС-1271, КП-450 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
