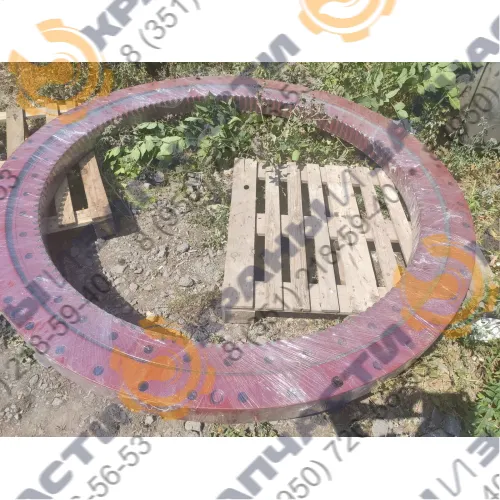

ОПУ-6, опорно-поворотное устройство ОП-2240.3.2.12.3.Р У1 45 отверстий для башенных кранов КБ-100, КБ-306, КБ-308, КБ-309

Характеристики

Вес, кг1192
Внешний диаметр, мм2240
Высота ОПУ, мм124
Высота зуба, мм110
Диаметр отверстий, мм33
Количество зубьев (z), шт150
Количество отверстий, шт45
Модуль зуба (m)12

Описание

ОПУ-6, опорно-поворотное устройство ОП-2240.3.2.12.3.Р У1 с 45 отверстиями для крепления, предназначено для установки на башенные краны КБ-100, КБ-306, КБ-308, КБ-309, а также их модификаций.Используется устройство в качестве элемента связывающего поворотную и неповоротную части крана и обеспечивающего вращение башни. Поворотный круг относится к роликовому типу и способно воспринимать комбинированные нагрузки - осевые, радиальные и опрокидывающий момент. Рабочие режимы поворотного устройства рассчитаны на широкий климатический пояс с температурами от +40 до - 45 градусов по Цельсию (климатическое исполнение У, категории 1-У1 по ГОСТ 15150).

Конструкция

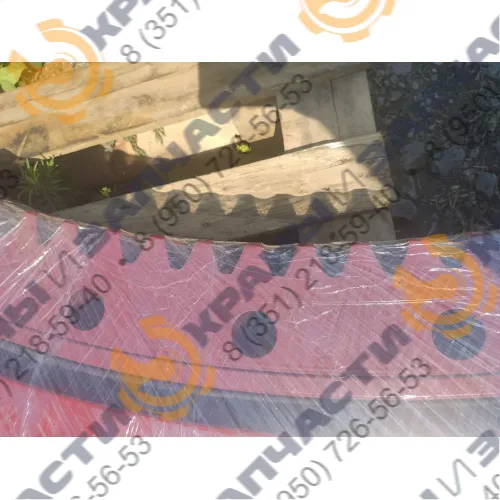

Конструкция ОПУ ОП-2240.3.2.12.3.Р У1 полностью соответствует особенностям строения башенных кранов КБ-100, КБ-306, КБ-308, КБ-309 . Внешний диаметр составляет 2240 мм, на внутренней части расположен зубчатый край (зацепление). Число (z) 130 зубьев и модулем (m) 16. Зубчатка предназначена для сцепления с зубьями шестерни редуктора и обеспечения движения вокруг своей оси. Вдоль полуобойм расположены отверстия для крепления поворотного круга к двум частям крана (поворотной и неповоротной). Изготовлено опорно-поворотное устройство ОП-2240.3.2.12.3.Р У1 из конструкционной стали 50Мп, материала с выраженными износостойкими свойствами и низкой хрупкостью. Зубчатый кран при изготовлении закаливается. Благодаря чему металл приобретает дополнительную устойчивость к нагрузкам. Ремонтопригодный узел подлежит восстановительному ремонту при истирании роликов, изнашиванию и повреждению уплотнительной манжеты, а также потери формы зуба в результате воздействия сил трения и давления при прохождении вала редуктора.

Принцип работы

ОПУ башенного крана ОПУ-6 является элементом механизма вращения башенного крана. Статичное устройство является "путем" перемещения выходного вала редуктора и одновременно элементом, связывающим две части крана (поворотную и неповоротную платформы). Связывание двух частей крана достигается при креплении двух частей устройства к разным частям машины. Для обеспечения движения поворотной платформы, относительно неповоротной, машинист крана включает механизм поворота, в состав которого входит ведущая пара - электродвигатель и редуктор. Возникший в двигателе крутящий момент передается на редуктор, где усиливается. Выходной вал получает вращение, вступает в зацепление с зубчатым краем и начинает вращение, способствуя перемещению поворотной платформы по оси.

Эксплуатация

При эксплуатации ОПУ-6, опорно-поворотное устройство ОП-2240.3.2.12.3.Р У1 не требует отдельных мероприятий по обслуживанию. Все профилактические и ремонтные работы проводятся при прохождении планового ТО. В план мероприятий входит проверка затяжки болтов и при необходимости их затягивание, нанесение на рабочие поверхности масла, пополнения уровня масла в специальных пресс-масленках. При прохождении технического обслуживания также происходит осмотр ОПУ на предмет повреждений и износа, при обнаружении которых ставится вопрос о проведении ремонта или замены поворотного круга. Экономически рентабельнее провести восстановительный ремонт при незначительных повреждениях зубчатого края, истирания роликов или износа резиновой манжеты, при значительных повреждениях зубьев, возникновения трещин и других неремонтопригодных дефектах поворотное устройство требуется заменить на новое.

ОПУ-6, опорно-поворотное устройство ОП-2240.3.2.12.3.Р У1 45 отверстий для башенных кранов КБ-100, КБ-306, КБ-308, КБ-309 от 270000 руб., можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
