Тормоз колодочный ТКГ-300 с гидротолкателем ТЭ-50

Name: Тормоз колодочный ТКГ-300 с гидротолкателем ТЭ-50
SKU: ТКГ-300
Price: 31900 RUB
Availability: InStock

ID: 395366

Тормоз ТКГ-300 Крановый с гидротолкателем

Тормоз колодочный ТКГ-300 с гидротолкателем ТЭ-50

ID: 395366

Арт: ТКГ-300

Тормозной момент: 800 Нм

Устройство рассчитано на тормозной шкив D: 300 мм

Оснащен гидротолкателем: ТЭ-50

Рассчитан на номинальное напряжение: 380 В

Все характеристики

Запчасти - Устройства ТКГ

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 31 900 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Гарантия

Подробное описание - Крановый тормоз ТКГ-300

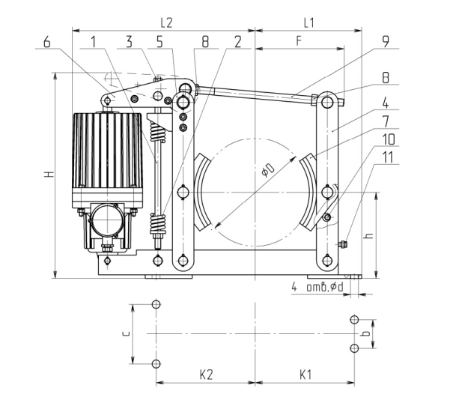

Тормоз колодочный ТКГ-300 с гидротолкателем ТЭ-50 состоит из механизма рычажного тормоза и электрогидравлического толкателя (см. рис.1). Рычажный механизм тормоза состоит из следующих основных частей: основания, на котором установлены рычаги (4, 5, 6) с колодками (7), снабженными фрикционными накладками, рычажного штока (9), регулировочных эксцентриков (10), регулировочного болта (11), тяги (1) и пружины (2).

Корпус электрогидротолкателя заполнен маслом. В нем заключены короткозамкнутый двигатель, вал которого несет рабочее колесо насоса, а также поршень, связанный со штоком.

При отключенном толкателе пружина воздействует на коромысло, которое через тягу стягивает рычаги, в результате чего колодки поджимаются к тормозному шкиву. После включения двигателя толкателя рабочее колесо насоса приходит во вращение. Масло начинает поступать в подпоршневую полость, в результате чего поршень поднимается, поворачивая коромысло. Рычаги расходятся, а их колодки освобождают шкив.

При установке тормозных механизмов данного типа необходимо выдерживать вертикальное положение устройства (с расположением оси тормозного шкива и основания крепления тормозного устройства в горизонтальной плоскости).

1 - тяга, 2 - пружина, 3 - регулировочный болт, 4,5,6 - рычаги, 7 - колодки, 9 - рычажный шток, 10 - регулировочные эксцентрики, 11 - регулировочный болт.

Габаритные и присоединительные размеры тормозов ТКГ:

	H	F	D	K1	K2	h	b	c	d	L1	L2
ТКГ-160	412	135	160	72	72	144	90	90	13	158	391
ТКГ-160	412	135	160	72	128	144	90	90	13	158	391
ТКГ-160	412	135	160	100	100	144	90	90	13	158	391
ТКГ-200	422	160	200	175	175	170	60	120	18	204	421
ТКГ-300	554	230	300	250	250	240	80	150	22	280	505
ТКГ-400	635	310	400	170	170	300	68	68	22	336	685
ТКГ-500	756	405	500	205	205	400	85	85	27	405	865

Характеристики

Наименование	Значение
Тормозной момент	800 Нм
Устройство рассчитано на тормозной шкив D	300 мм
Оснащен гидротолкателем	ТЭ-50
Рассчитан на номинальное напряжение	380 В
Частота	50 Гц
Степень защиты	IP00
Вес, кг	60
Потребляемая мощность, Вт	не более 250
Среднее усилие на штоке толкателя, Н	800
Ход штока толкателя, мм	65
