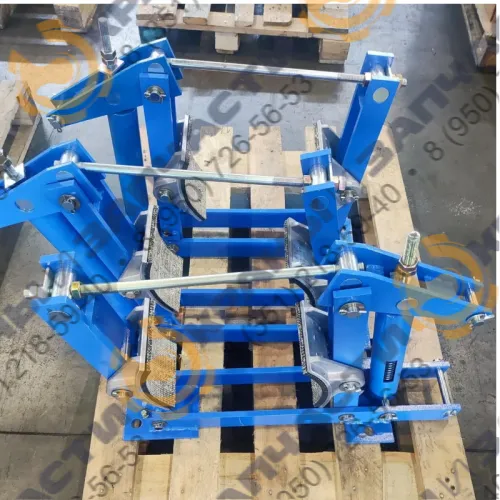

Рама тормоза ТКГ-300 (без ТЭ)

ID: 402842

В наличии

Рама тормоза ТКГ-300 (без ТЭ)

ID: 402842

Арт: ТКГ-300

Диаметр тормозного шкива, мм: 300

Тормозной момент, Нм: 800

Тип толкателя: ТЭ-50

Номинальное напряжение, В: 380

Все характеристики

Запчасти - Устройства ТКГ

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 16 500 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 402842

Арт: ТКГ-300

Диаметр тормозного шкива, мм: 300

Тормозной момент, Нм: 800

Тип толкателя: ТЭ-50

Номинальное напряжение, В: 380

Все характеристики

от 16 500 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Рама тормоза ТКГ-300 (без ТЭ)

Запчасти - Устройства ТКГ

Описание

Характеристики

Гарантия

Подробная информация Тормозное устройство ТКГ-300

Рычажный механизм тормоза состоит из следующих основных частей: основания, на котором установлены рычаги (4, 5, 6) с колодками (7), снабженными фрикционными накладками, рычажного штока (9), регулировочных эксцентриков (10), регулировочного болта (11), тяги (1) и пружины (2).

1 - тяга, 2 - пружина, 3 - регулировочный болт, 4,5,6 - рычаги, 7 - колодки, 9 - рычажный шток, 10 - регулировочные эксцентрики, 11 - регулировочный болт

При отключенном толкателе пружина воздействует на коромысло, которое через тягу стягивает рычаги, в результате чего колодки поджимаются к тормозному шкиву. После включения двигателя толкателя рабочее колесо насоса приходит во вращение. Масло начинает поступать в подпоршневую полость, в результате чего поршень поднимается, поворачивая коромысло. Рычаги расходятся, а их колодки освобождают шкив.

Габаритные и присоединительные размеры тормозов ТКГ:

	H	F	D	K1	K2	h	b	c	d	L1	L2
ТКГ-160	412	135	160	72	72	144	90	90	13	158	391
ТКГ-160	412	135	160	72	128	144	90	90	13	158	391
ТКГ-160	412	135	160	100	100	144	90	90	13	158	391
ТКГ-200	422	160	200	175	175	170	60	120	18	204	421
ТКГ-300	554	230	300	250	250	240	80	150	22	280	505
ТКГ-400	635	310	400	170	170	300	68	68	22	336	685
ТКГ-500	756	405	500	205	205	400	85	85	27	405	865

Установка и эксплуатация колодочного тормоза ТКГ-300

Устройство предназначено для эксплуатации в широком климатическом поясе с температурами от -40 до +40 градусов по Цельсию. Так как электрическая часть не защищена от внешнего воздействия, в случаях эксплуатации на открытых площадках необходимо защитить устройство защитным кожухом. При эксплуатации в агрессивных средах с воздействием химических реагентов, необходимо устанавливать тормоз во взрывозащищенном месте.

При установке необходимо соблюдать требования к ТКГ: обеспечить его вертикальное положение (с расположением оси тормозного шкива и основания крепления тормозного устройства в горизонтальной плоскости).

Характеристики

Наименование	Значение
Диаметр тормозного шкива, мм	300
Тормозной момент, Нм	800
Тип толкателя	ТЭ-50
Номинальное напряжение, В	380
Частота, Гц	50
Потребляемая мощность, Вт	250
Среднее усилие на штоке толкателя, Н	500
Ход штока толкателя, мм	65

Мы предоставляем гарантию на все наши товары, чтобы вы были уверены в их качестве и надёжности.

Мы стремимся обеспечить наших клиентов лучшими запчастями и сервисом, поэтому предлагаем гарантию на все наши товары.

Чтобы воспользоваться гарантией, вам необходимо сохранить чек или другой документ, подтверждающий покупку запчасти у нас. Если у вас возникнут вопросы или проблемы, пожалуйста, свяжитесь с нашей службой поддержки по телефону или электронной почте.

Для получения дополнительной информации или оформления заказа заполните форму.
Также Вы можете написать нам на почту mail@kranzapchasti.ru или позвонить по номеру телефона: 8 (351) 218-59-40.

Заказать на нашем сайте или вы можете отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 218-59-40
