Тормоз ТКГ-600 с гидротолкателем ТЭ-200

ID: 405791

В наличии

Тормоз ТКГ-600 с гидротолкателем ТЭ-200

ID: 405791

Арт: ТКГ-600

Диаметр тормозного шкива, мм: 600

Тип толкателя: ТЭ-200

Номинальное напряжение, В: 380

Потребляемая мощность, Вт: не более 450

Все характеристики

Запчасти - Устройства ТКГ

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 127 200 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 405791

Арт: ТКГ-600

Диаметр тормозного шкива, мм: 600

Тип толкателя: ТЭ-200

Номинальное напряжение, В: 380

Потребляемая мощность, Вт: не более 450

Все характеристики

от 127 200 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Тормоз ТКГ-600 с гидротолкателем ТЭ-200

Запчасти - Устройства ТКГ

Описание

Характеристики

Гарантия

Подробное описание Тормозное устройство ТКГ-600 с толкателем ТЭ-200

Тормоз ТКГ-600 с гидротолкателем ТЭ-200 содержит электрогидротолкатель, основание, пружину, коромысло и рычаги. На рычагах монтированы колодки, снабженные фрикционными обкладками. На кронштейне рычага установлен упорный болт, взаимодействующий с основанием; оба рычага снабжены болтами, ограничивающими положение колодок. Тяга соединяет шарниры коромысла и рычага.

Корпус электрогидротолкателя заполнен маслом. В нем заключены короткозамкнутый двигатель, вал которого несет рабочее колесо насоса, а также поршень, связанный со штоком.

При отключенном толкателе пружина воздействует на коромысло, которое через тягу стягивает рычаги, в результате чего колодки поджимаются к тормозному шкиву. После включения двигателя толкателя рабочее колесо насоса приходит во вращение. Масло начинает поступать в подпоршневую полость, в результате чего поршень поднимается, поворачивая коромысло. Рычаги расходятся, а их колодки освобождают шкив.

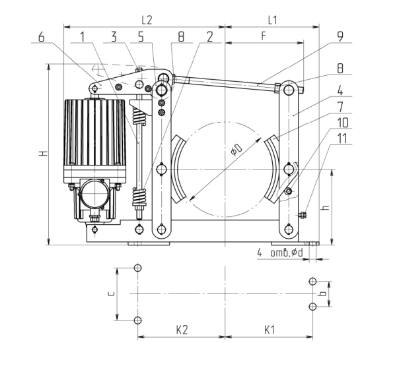

Чертёж колодочного тормоза с гидротолкателем ТГК-600

1 - тяга; 2 - пружина; 3 - регулировочный болт; 4, 5, 6 - рычаги; 7 - колодки; 9 - рычажный шток; 10 - регулировочные эксцентрики; 11 - регулировочный болт

Установка и эксплуатация колодочного тормоза ТКГ-600

Устройство предназначено для эксплуатации в широком климатическом поясе с температурами от -40 до +40 градусов по Цельсию. Электрическая часть не защищена от внешнего воздействия, поэтому в случаях эксплуатации на открытых площадках необходимо защитить устройство защитным кожухом. При эксплуатации в агрессивных средах с воздействием химических реагентов, необходимо устанавливать тормоз во взрывозащищенном месте.

При установке необходимо соблюдать требования к ТКГ: обеспечить его вертикальное положение (с расположением оси тормозного шкива и основания крепления тормозного устройства в горизонтальной плоскости).

Комплектация.

Крановый тормоз ТКГ-600 поставляется в сборе с гидравлическим толкателем ТЭ-200 и полностью готов к установке и работе. К ТКГ прилагается паспорт, гарантийный талон и сертификат соответствия.

Характеристики

Наименование	Значение
Диаметр тормозного шкива, мм	600
Тип толкателя	ТЭ-200
Номинальное напряжение, В	380
Потребляемая мощность, Вт	не более 450
Тормозной момент, Нм	не менее 5000
Ход штока толкателя, мм	65
Масса, кг	286
Среднее усилие на штоке толкателя, Н	2000
