Тормоз колодочный ТКГ-160 с гидротолкателем ТЭ-30 для козлового крана ККС-10 и других технических средств состоит из механизма рычажного тормоза и электрогидравлического толкателя. Рычажный механизм тормоза состоит из следующих основных частей: основания, на котором установлены рычаги с колодками, снабженными фрикционными накладками, рычажного штока, регулировочных эксцентриков, регулировочного болта, тяги и пружины.
Корпус электрогидротолкателя заполнен маслом. В нем заключены короткозамкнутый двигатель, вал которого несет рабочее колесо насоса, а также поршень, связанный со штоком.
При отключенном толкателе пружина воздействует на коромысло, которое через тягу стягивает рычаги, в результате чего колодки поджимаются к тормозному шкиву. После включения двигателя толкателя рабочее колесо насоса приходит во вращение. Масло начинает поступать в подпоршневую полость, в результате чего поршень поднимается, поворачивая коромысло. Рычаги расходятся, а их колодки освобождают шкив.
При установке тормозных механизмов данного типа необходимо выдерживать вертикальное положение устройства (с расположением оси тормозного шкива и основания крепления тормозного устройства в горизонтальной плоскости).

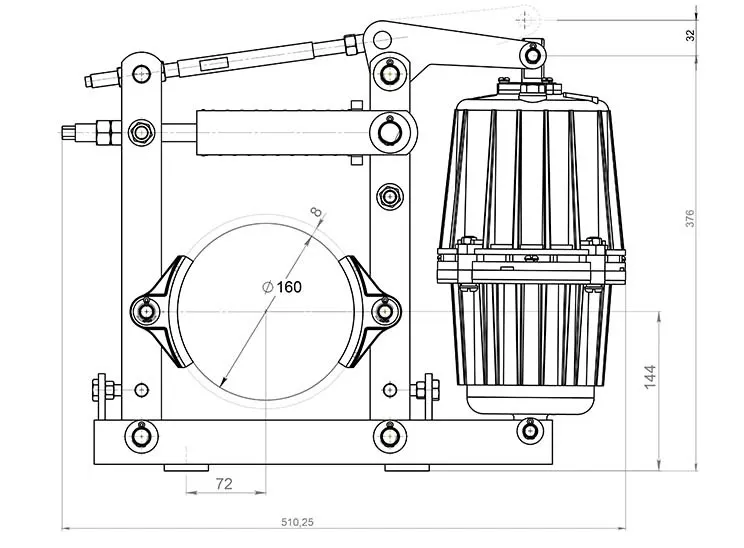

| H | F | D | K1 | K2 | h | b | c | d | L1 | L2 | |
| ТКГ-160 | 412 | 135 | 160 | 72 | 72 | 144 | 90 | 90 | 13 | 158 | 391 |
| ТКГ-160 | 412 | 135 | 160 | 72 | 128 | 144 | 90 | 90 | 13 | 158 | 391 |
| ТКГ-160 | 412 | 135 | 160 | 100 | 100 | 144 | 90 | 90 | 13 | 158 | 391 |
| ТКГ-200 | 422 | 160 | 200 | 175 | 175 | 170 | 60 | 120 | 18 | 204 | 421 |
| ТКГ-300 | 554 | 230 | 300 | 250 | 250 | 240 | 80 | 150 | 22 | 280 | 505 |
| ТКГ-400 | 635 | 310 | 400 | 170 | 170 | 300 | 68 | 68 | 22 | 336 | 685 |
| ТКГ-500 | 756 | 405 | 500 | 205 | 205 | 400 | 85 | 85 | 27 | 405 | 865 |
| Наименование | Значение |
|---|---|
| Тип толкателя | ТЭ-30 |
| Диаметр тормозного шкива, мм | 160 |
| Номинальное напряжение, В | 380 |
| Частота, Гц | 50 |
| Среднее усилие на штоке толкателя, Н | 250 |
| Номинальная мощность двигателя, кВт | 0,25 |
| Ход штока толкателя, мм | 32 |
| Масса тормоза без привода, кг, не более | 13 |
| Масса тормоза, кг, не более | 22 |
