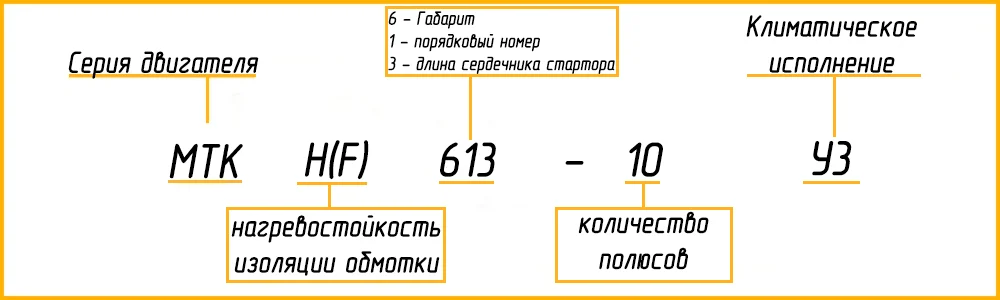

Электродвигатель МТКН 613-10 – трехфазный асинхронный двигатель с короткозамкнутым ротором, мощностью 75 кВт, предназначенный для использования в подъемно-транспортных механизмах. Частота вращения вала составляет 600 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии MTK в габарите 613 выпускаются под различными маркировками: МТКН, MTKF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ. Они обладают схожими параметрами и могут заменять друг друга.
Двигатели МТКН 613-10 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.
| IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d30 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l30 | l31 | l33 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1003, 1004 | 22 | 520 | 650 | 90 | М64х4 | 42 | 620 | 315 | 14 | 91,7 | 35 | 725 | 170 | 130 | 540 | 655 | 1040 | 256 | 1214 |
Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.
В исполнениях IM 1003, IM 1004 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.
| Наименование | Значение |
|---|---|
| Мощность двигателя, кВт | 75 |
| Частота вращения вала, об/мин | 600 |
| Напряжение питания, В | 220/380 |
| Номинальный ток, А | 175 |
| Масса, кг | 735 |
