Гидроклапан предохранительный с разгрузкой ПКР-787 автокрана Ивановец

ID: 392552

В наличии

Клапан предохранительный ПКР-787 с разгрузкой

Гидроклапан предохранительный с разгрузкой ПКР-787 автокрана Ивановец

ID: 392552

Арт: ПКР787

Условный проход, мм: 20

Максимальное давление, МПа: 30

Минимальное давление, МПа: 2

Расход рабочей жидкости макс., л/мин: 200

Все характеристики

Запчасти - Гидрозамки, гидроклапаны, блоки клапанные Ивановец

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 29 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 392552

Арт: ПКР787

Условный проход, мм: 20

Максимальное давление, МПа: 30

Минимальное давление, МПа: 2

Расход рабочей жидкости макс., л/мин: 200

Все характеристики

от 29 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Гидроклапан предохранительный с разгрузкой ПКР-787 автокрана Ивановец

Запчасти - Гидрозамки, гидроклапаны, блоки клапанные Ивановец

Описание

Характеристики

Гарантия

Клапан корпусный гидрораспределителя ВЕ-6 для автокранов

Подходит для спецтехники

Автокран Галичанин — КС-35719, КС-4572А, КС-55713
Автокран Клинцы — КС-35719, КС-4572А, КС-55713
Автокран Челябинец — КС-45721, КС-55730

Гидравлический элемент ПКР 787 представляет собой устройство, которое позволяет поддерживать небольшой уровень давления. При этом регулирующий агрегат зачастую закрыт, и меняет состояние только после достижения максимального значения давления.

Функции дросселя:

защита гидродвигателя подъемного механизма от скачков давления. Для этого элемент размещается около мотора лебедки
отключение грузоподъемное оборудование при включении предохранительной аппаратуры. Таким образом система не пострадает при неверных действиях крановщика или перегрузки
поддержание допустимого уровня давление в гидравлическом моторе лебедки

Важно! Данный агрегат может выпускаться в нескольких вариациях ПКР787-01, 02, 03, 04. Запорно-регулирующий дроссель оснащен гидравлическим распределителем, который работает за счет электромагнита.

Конструктивные особенности

Гидравлический элемент ПКР787 характеризуется прочной конструкцией и долговечностью. Применение качественных материалов и современных методов обработки при изготовлении повышает устойчивость изделия к ржавлению и агрессивной среде.

Составляющие: корпус, запирающий орган, пружины, регулировочный винт, втулки, гайки, уплотнители, крепежные элементы, камеры отвода и подвода.

Конструктивный узел предохранительного дросселя включает в себя несколько частей. Таких, как механическая и электрическая. Агрегат выполнен в форме блока с с входами для гидравлического распределителя и присоединения электрического питания. Также здесь присутствует специальное устройство для ручного сброса.

Отметим, что при поставке дросселя в сборе в комплекте с ним идут две резиновые заглушки, несколько патрубков и колец.

Схема работы

Схема работы агрегата заключается в следующем. Субстанция из линии отвода, попадая в пространство под золотником, запирает пробку. До тех пор пока давление не превысит усилие пружины, запирающий орган будет находится в крайнем нижнем положении. Увеличение данного параметра приводит к смещения золотника и соединению линий подвода с отводом. Что, в свою очередь, влияет на размер дроссельной щели, разделяющий эти каналы. Таким образом обеспечивается свободное перемещение субстанции.

Неисправности

Наиболее распространенной причиной неисправности дросселя является утечка жидкости. В этом случае следует заменить уплотнительные кольца. Также поломка агрегата может быть спровоцирована попаданием в дросселирующий зазор посторонних частиц. Это приводит к загрязнению рабочей среды и ухудшению состояния системы. В этом случае рекомендуется замена фильтрующих элементов и очистка оборудования.

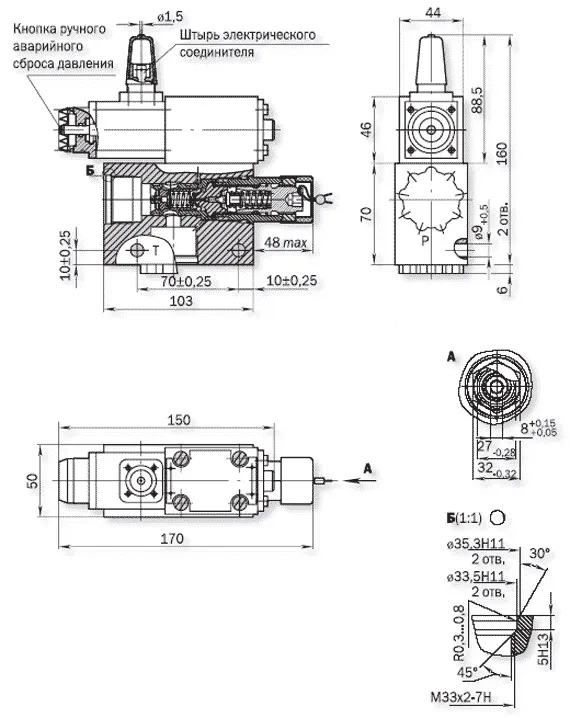

Клапан предохранительный ПКР-787 с разгрузкой - чертеж 1

Характеристики

Наименование	Значение
Условный проход, мм	20
Максимальное давление, МПа	30
Минимальное давление, МПа	2
Расход рабочей жидкости макс., л/мин	200
Расход рабочей жидкости мин., л/мин	20
Вес, кг	4.3
Номинальное давление, МПа	25
Расход рабочей жидкости номин., л/мин	160
Максимальное превышение давления при его мгновенном возрастании, Мпа (кгс/см2)	1(10)
Диапазон настройки давления, Мпа (кгс/см2)	2,0-30 (20-300)
Максимальное давление разгрузки, Мпа (кгс/см2), не более	1 (10)
Максимально допустимое изменение давления настройки при изменении расхода от номинального до минимального, Мпа (кгс/см2)	2 (20)
Время нарастания давления после прекращения разгрузки, сек, не более	0,25
Время срабатывания, сек, не более	0,2
Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более	160
Постоянное напряжение питания блока электромагнита, В	24±2,4
Мощность, потребляемая электромагнитом, Вт, не более	27
Режим работы электромагнита (относительная продолжительность включения), ПВ, %	100
Частота включений, вкл/ч, не более	7200
Рабочая температура окружающей среды, °C	от -60 до +40
Масса, кг, не более	4,3
