Описание
Гидравлический элемент ПКР 787 представляет собой устройство, которое позволяет поддерживать небольшой уровень давления. При этом регулирующий агрегат зачастую закрыт, и меняет состояние только после достижения максимального значения давления.
Функции дросселя:
- защита гидродвигателя подъемного механизма от скачков давления. Для этого элемент размещается около мотора лебедки
- отключение грузоподъемное оборудование при включении предохранительной аппаратуры. Таким образом система не пострадает при неверных действиях крановщика или перегрузки
- поддержание допустимого уровня давление в гидравлическом моторе лебедки
Важно! Данный агрегат может выпускаться в нескольких вариациях ПКР787-01, 02, 03, 04. Запорно-регулирующий дроссель оснащен гидравлическим распределителем, который работает за счет электромагнита.
Конструктивные особенности
Гидравлический элемент ПКР787 характеризуется прочной конструкцией и долговечностью. Применение качественных материалов и современных методов обработки при изготовлении повышает устойчивость изделия к ржавлению и агрессивной среде.
Составляющие: корпус, запирающий орган, пружины, регулировочный винт, втулки, гайки, уплотнители, крепежные элементы, камеры отвода и подвода.

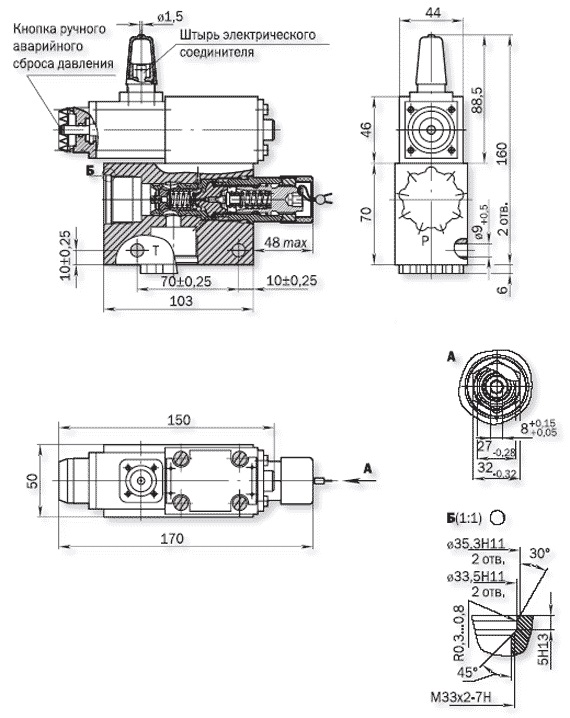

Конструктивный узел предохранительного дросселя включает в себя несколько частей. Таких, как механическая и электрическая. Агрегат выполнен в форме блока с с входами для гидравлического распределителя и присоединения электрического питания. Также здесь присутствует специальное устройство для ручного сброса.
Отметим, что при поставке дросселя в сборе в комплекте с ним идут две резиновые заглушки, несколько патрубков и колец.
Схема работы
Схема работы агрегата заключается в следующем. Субстанция из линии отвода, попадая в пространство под золотником, запирает пробку. До тех пор пока давление не превысит усилие пружины, запирающий орган будет находится в крайнем нижнем положении. Увеличение данного параметра приводит к смещения золотника и соединению линий подвода с отводом. Что, в свою очередь, влияет на размер дроссельной щели, разделяющий эти каналы. Таким образом обеспечивается свободное перемещение субстанции.
Неисправности
Наиболее распространенной причиной неисправности дросселя является утечка жидкости. В этом случае следует заменить уплотнительные кольца. Также поломка агрегата может быть спровоцирована попаданием в дросселирующий зазор посторонних частиц. Это приводит к загрязнению рабочей среды и ухудшению состояния системы. В этом случае рекомендуется замена фильтрующих элементов и очистка оборудования.
Характеристики
Вес, кг | 4.3 |
Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более | 160 |
Время нарастания давления после прекращения разгрузки, сек, не более | 0,25 |
Время срабатывания, сек, не более | 0,2 |
Диапазон настройки давления, Мпа (кгс/см2) | 2,0-30 (20-300) |
Максимально допустимое изменение давления настройки при изменении расхода от номинального до минимального, Мпа (кгс/см2) | 2 (20) |
Максимальное давление разгрузки, Мпа (кгс/см2), не более | 1 (10) |
Максимальное давление, МПа | 30 |
Максимальное превышение давления при его мгновенном возрастании, Мпа (кгс/см2) | 1(10) |
Масса, кг, не более | 4,3 |
Минимальное давление, МПа | 2 |
Мощность, потребляемая электромагнитом, Вт, не более | 27 |
Номинальное давление, МПа | 25 |
Постоянное напряжение питания блока электромагнита, В | 24±2,4 |
Рабочая температура окружающей среды, °C | от -60 до +40 |
Расход рабочей жидкости макс., л/мин | 200 |
Расход рабочей жидкости мин., л/мин | 20 |
Расход рабочей жидкости номин., л/мин | 160 |
Режим работы электромагнита (относительная продолжительность включения), ПВ, % | 100 |
Условный проход, мм | 20 |
Частота включений, вкл/ч, не более | 7200 |
Подходит для спецтехники
Галичанин | |
Клинцы КС-35719, КС-4572А, КС-55713 | |
Челябинец КС-45721, КС-55730 |
