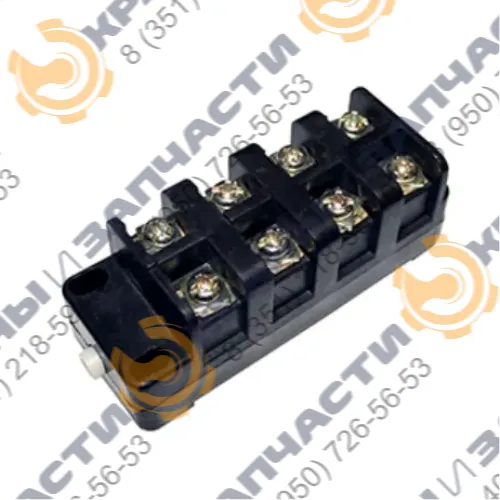

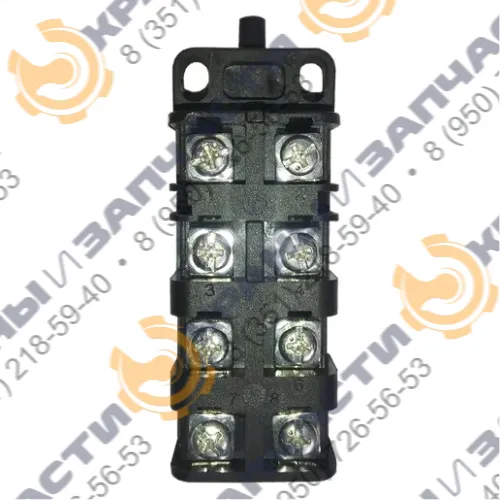

Выключатель конечный (концевой) ВП-19М-21Б-411.00

ID: 488267

В наличии

Выключатель конечный (концевой) ВП-19М-21Б-411.00

ID: 488267

Арт: ВП-19М-21Б-411.00 У3.15 ВП-19М-21Б-411.00 У3.16 ВП-19М-21Б-411.00 У3.17 ВП-19М-21Б-411.00 У3.14 ВП-19М-21Б-411.00 У3.13 ВП-19М-21Б-411.00 У3.12 ВП-19М-21Б-411.00 У3.11

Вид привода: Толкатель

Срабатывание от воздействия: Непосредственно на шток

Материал корпуса: Пластик

Номинальное рабочее напряжение, Ue: 660В AC, 440В DC

Все характеристики

Запчасти - Выключатель конечный концевой ВП

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 488267

Арт: ВП-19М-21Б-411.00 У3.15ВП-19М-21Б-411.00 У3.16ВП-19М-21Б-411.00 У3.17ВП-19М-21Б-411.00 У3.14ВП-19М-21Б-411.00 У3.13ВП-19М-21Б-411.00 У3.12ВП-19М-21Б-411.00 У3.11

Вид привода: Толкатель

Срабатывание от воздействия: Непосредственно на шток

Материал корпуса: Пластик

Номинальное рабочее напряжение, Ue: 660В AC, 440В DC

Все характеристики

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Выключатель конечный (концевой) ВП-19М-21Б-411.00

Запчасти - Выключатель конечный концевой ВП

Описание

Характеристики

Гарантия

Подробная информация Выключатель путевой концевой ВП19

Выключатели путевые четырёхполюсные по типу привода "толкатель" ВП 19М-21Б-411-00 - блок-контакты без металлического корпуса выпускаются в различных исполнениях контактов (см. ниже Условные обозначения маркировки - последняя цифра в маркировке ВП), а также в варианте со стандартным штоком 4 мм и со штоком 7 мм.

Выключатели путевые серии ВП 19 используют в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.

Основное применение – коммутация электрических цепей управления переменного напряжения до 660В (50/60Гц) и постоянного тока до 440В под воздействием управляющих упоров в определённых точках пути контролируемого объекта.

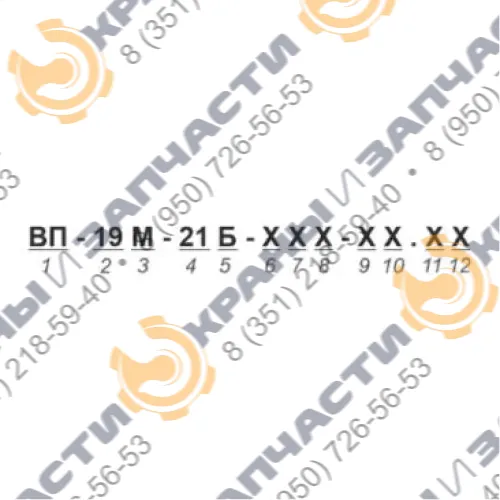

Структура условного обозначения

1. - Выключатель путевой: ВП
2. - Условное обозначение номера серии: 19
3. - Условное обозначение модификации: М - модернизированный
4. - Условное обозначение номинального тока: 21 – 10А
5. - Условное обозначение группы коммутационной износостойкости: Б
6. - Количество полюсов: 3 – трехполюсный (3 группы контактов); 4 – четырехполюсный (4 группы контактов)
7. - Условное обозначение по типу привода: 1 – толкатель; 2 – толкатель с роликом; 3 – рычаг с роликом
8. - Условное обозначение исполнения по способу крепления: 1 – базовое
9. - Степень защиты по ГОСТ 14254 – 2015, IP: 00 – IP 00 для блок-контактов
10. - Климатическое исполнение и категория размещения по ГОСТ 15050-69: У3
11. - Условное обозначение порядка замыкания контактов: 1 – прямой порядок
12. - Условное обозначение исполнения по типу контактов: 1 – 1з + 2р; 2 – 2з + 1р; 3 – 3з; 4 – 3р; 5 – 1з + 3р; 6 – 2з + 2р; 7 – 3з + 1р.

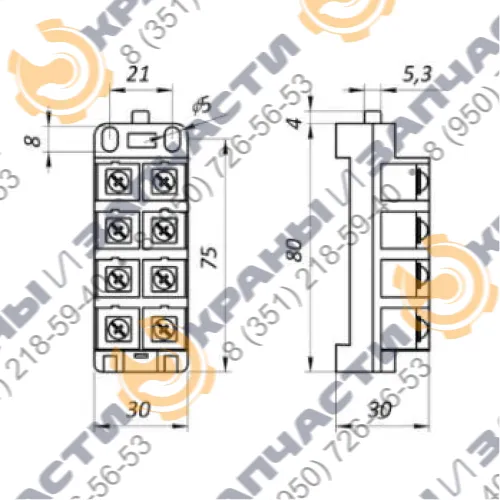

Габаритные и установочные размеры блок-контакта со стандартным штоком (4мм)

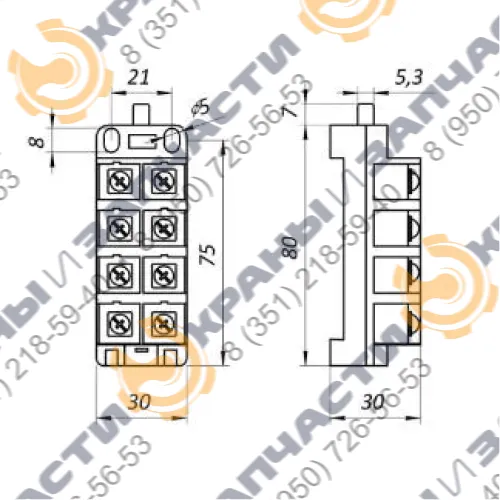

Габаритные и установочные размеры блок-контакта со штоком 7мм

Характеристики

Наименование	Значение
Вид привода	Толкатель
Срабатывание от воздействия	Непосредственно на шток
Материал корпуса	Пластик
Номинальное рабочее напряжение, Ue	660В AC, 440В DC
Кабельный ввод	Нет
Категория основного применения	АС-11, DC-11
Подключение проводов	Винтовые зажимы
Степень защиты	IP00
