Электропневмовентиль ВВ-351, ВВ-352 (12В) - подробная информация
Электропневмовентили ВВ-351 и ВВ-352 разработаны на базе электромагнитного привода ПЭ 35 взамен устаревших моделей ВВ-32 и ВВ-34. Они предназначены для управления сжатым воздухом в различных механизмах. Электромагнит ПЭ 35 применяется в гидросистемах современной мобильной техники, включая военную, и успешно прошёл испытания на устойчивость к вибрации (до 500 Гц), ударную прочность, теплоустойчивость (по ГОСТ В 20.39.308-76) и холодоустойчивость до -60°C.
Вентили рассчитаны на подключение к сетям постоянного или переменного тока с различными напряжениями. Вывод осуществляется через разъёмы СЭ11-19, 2РМГ, ШР16 или ISO 4400 (импортного производства), в том числе с индикацией подачи напряжения.
Корпус вентилей изготовлен из высококачественного алюминия, клапанная пара — из нержавеющей стали, что обеспечивает долговечность и устойчивость к износу. Конструкция позволяет легко разбирать вентиль для очистки клапанной пары при работе в условиях загрязнённого воздуха.
Основные технические параметры электропневмовентилей ВВ-351 и ВВ-352
| Наименование параметра | ВВ-351 (нормально закрытый) | ВВ-352 (нормально открытый) |
|---|---|---|
| Сечение прохода, мм: - впускного - выпускного |
8 14 |
30 8 |
| Ход клапана, мм | 1,2 ± 0,1 | 1,2 ± 0,1 |
| Допустимое число включений в час, не более | 1200 | 1200 |
| Потребляемая мощность, не более, Вт | 35 | 35 |
| Масса, кг | 0,75 | 0,78 |

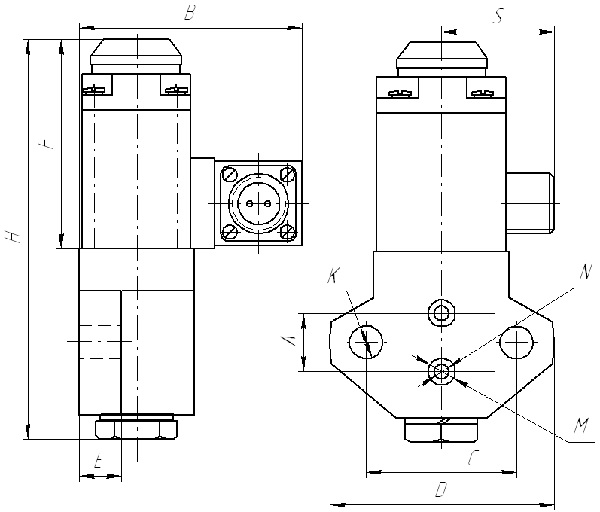

Габаритные, установочные и присоединительные размеры
| Тип | ВВ-351 | ВВ-352 |
|---|---|---|
| H, мм | 130 | 150 |
| A, мм | 21 | 30 |
| B, мм | 95 | 95 |
| C, мм | 50 | 64 |
| D, мм | 75 | 90 |
| F, мм | 70 | 70 |
| K, мм | 11 | 11 |
| M, мм | 5 | 13 |
| N, мм | 9 | 16,5 |
| S, мм | 36 | 36 |
| E, мм | 14 | 14 |
Применяемость и аналоги
| Наименование | Разъём | Аналоги | Применяемость |
|---|---|---|---|
| ВВ-351 в комплекте с кабельной частью | СЭ11-19, 2РМГ, ШР16 | ВВ-32, ВВ-32Ш | Экскаваторы, железнодорожная техника, буровые установки |
| ВВ-352 в комплекте с кабельной частью | СЭ11-19, 2РМГ, ШР16 | ВВ-34, ВВ-34Ш | Экскаваторы, железнодорожная техника, буровые установки |
Характеристики
| Наименование | Значение |
|---|---|
| Климатическое исполнение | У3, Т3, У2, Т2 по ГОСТ 15150 |
| Степень защиты | IP 54 по ГОСТ 14254, ТУ 3457 - 020 - 22835403 - 03 |
