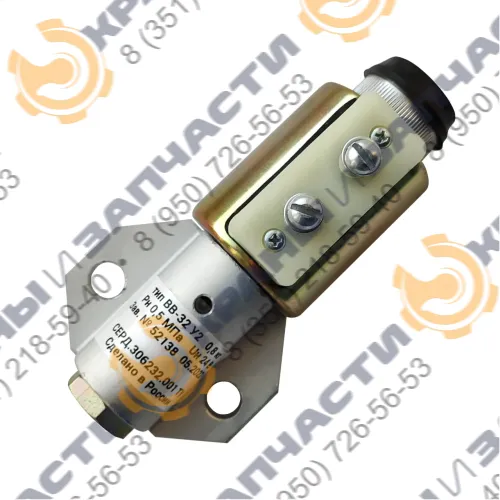

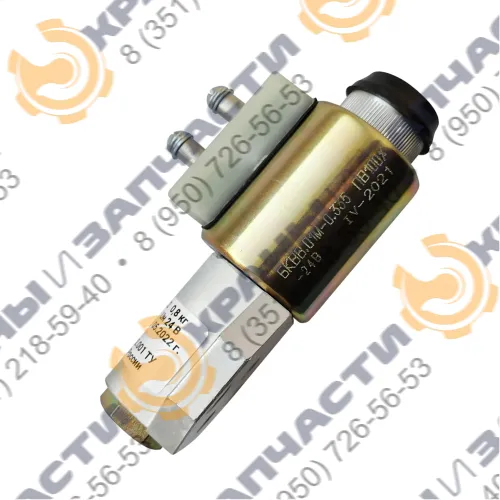

Электропневмовентиль ВВ-32Ш, ВВ-32 (12В); (24В)

Описание

Вентиль ВВ32 предназначен для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80. Кроме того, токосъемники могут применяться в практически любых поворотных столах, крановом оборудовании (приводы поворота башен кранов) и ростовых установках для полупроводников Электропневмовентиль ВВ32Ш (12В); (24В).

Основными элементами конструкции электропневмовентиля ВВ 351, ВВ 32, ВВ 32Ш являются:

• корпус 1,
• клапан нижний 2 ,
• клапан верхний 3,
• гильза 4,
• электромагнитная катушка БКВВ поз. 5,
• пружина 6.

В нормальном состоянии катушка БКВВ выключена, пружина 6 прижимает клапан 2 к седлу корпуса электропневмовентиля поз.1, отсоединяя поток воздуха от потребителя. При включении катушки БКВВ якорь привода перемещается вниз и штоком толкает клапан верхний 3, который через шток клапанов давит на клапан 2, сжимая пружину 6. Открывается нижнее седло корпуса электропневмовентиля ВВ1, одновременно верхнее седло корпуса 1 перекрывается клапаном 3, тем спмым открывается поступление воздуха потребителю. Для включения электропневмовентилей ВВ 351, ВВ 32, ВВ 32Ш в ручную предусмотрена кнопка.

Электропневмовентили типа ВВ 32Ш имеют клапанную пару новой конструкции, делающей практически нулевыми утечки воздуха. Корпус электропневмовентиля ВВ 32Ш из импортного облегчённого алюминиевого профиля с минимальными габаритами. Металлические части, контактирующие с окружающей средой, защищены от коррозии.

Имеет металлическую быстросъёмную катушку, которая насажена на гильзу электромагнита и закреплена стопорной гайкой. Данное решение позволяет быстро менять неисправную катушку без отключения магистрали подачи воздуха. Поставка таких катушек планируется в качестве ремкомплектовэлектропневмовентилей ВВ 32Ш.

Электромагнит электропневмовентилей ВВ 32Ш - БКВВ  значительно надёжнее своего предшественника – электропривода ПЭ 35. Тяговое усилие выше чем у электромагнита ПЭ 35 и нет избыточного нагрева.

Электропневмовентиль ВВ 32Ш устойчиво работает в условиях повышенной вибрации.

• Номинальное давление, МПа (кг/см2) 0,63(6,3)
• Ход клапана, мм 1,2 ± 0.1
• Допустимое число включений в час, не более 1200
• Потребляемая мощность, не более, Вт 35
• Масса, кг 0,75

Применение на технике:

• Ивановец КС-3574, КС-3575, КС-3577, КС-35714, КС-35715
• Галичанин КС-4572А, КС-45719, КС-55713, КС-55715, КС-55729
• Клинцы КС-35719, КС-45719, КС-55713
• Челябинец КС-45721, КС-55730, КС-55732, КС-55733, КС-65711
• Машека КС-3579, КС-55727
• Ульяновец МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30
• Газпром-Кран "Камышин" КС-4573, КС-4562, КС-5476, КС-6476, КС-5576, КС-45716, КС-55716

Условия эксплуатации:

• температура окружающего воздуха от -50°С до +60°С;
• эффективное значение температуры +40°С;
• рабочее положение вертикальное;
• климатическое исполнение - УЗ, ТЗ;
• группа условий эксплуатации М25 по ГОСТ 17516.1-90;
• требования техники безопасности по ГОСТ 9219-95;9219-95;
