Механизм поворота КС-6476.306.00.000 является важным узлом грузоподъемного оборудования. Такое приспособление обеспечивает бесперебойное и безопасное вращение платформы автокрана вместе с навесным оборудованием. Благодаря чему повышается производительность работы автомобильного крана Ивановец серии КС-6476.
Поворотный механизм КС-6476.306.00.000 представляет собой надежный узел, который состоит из различных компонентов. Основными считаются гидравлический мотор, поворотный редуктор и тормоз. При изготовлении конструктивных элементов применяется качественный материал и специальная обработка. Таким образом удается гарантировать продолжительную работу техники.

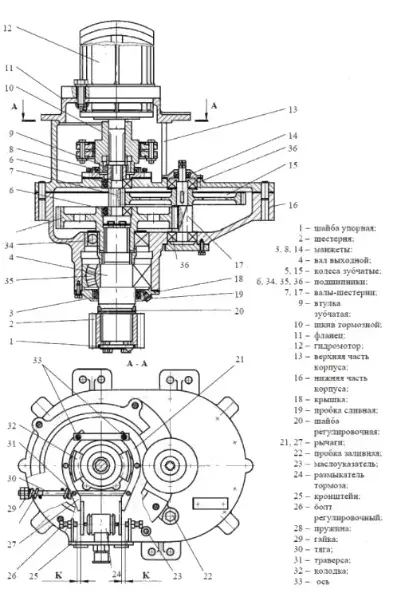

Составляющие: 1,20–шайба; 2–шестеренка; 3, 8, 14–сальник; 4–вал выходной; 5, 15–колесо зубчатое; 6, 34, 35, 36–подшипник; 7, 17–вал-шестерня; 9–втулка; 10 –шкив стопорный; 11–фланец; 12–гидродвигатель; 13–верхняя половина; 16–нижняя половина;18–крышка; 19,22–пробка; 21, 27–рычаг; 23–маслоуказатель; 24–размыкатель; 25–кронштейн; 26–болт; 28–пружина; 29–гайка; 30–тяга; 31–траверса; 32–колодка; 33–ось.
Функционирование поворотного механизма КС-6476.306.00.000 осуществляется в несколько этапов. Вначале гидравлический двигатель создает момент вращения, который посредством зубчатых элементов передается на поворотный редуктор. Последний многократно увеличивает полученную энергию, что обеспечивает плавное, без рывков перемещение платформы. Для остановки оборудования применяется тормозная система. Защита вращающихся компонентов от внешней среды осуществляется при помощи сальников.
Поворотный механизм подвергается интенсивной эксплуатации, что негативно отражается на состоянии конструктивных элементов. Наиболее распространенными признаками неисправностей считается появление посторонних звуков, нарушение плавности вращения платформы, её заклинивание и другое. Дабы своевременно обнаружить дефективные компоненты, мы рекомендуем выполнять техническое обслуживание.
Меры безопасности при установке механизма поворота:
| Наименование | Значение |
|---|---|
| Вес, кг | 215 |
