Механизм поворота 705T2F для автокрана Галичанин и Клинцы КС-55713-1В, КС-55713-К-3, КС- 55713-К-4В, КС-55729В, КС-65719-1К, КС-65713
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Подходит для спецтехники
- Автокран Галичанин — КС-55713-1В, КС-55713-К-3, КС- 55713-К-4В, КС-55729В, КС-65719-1К, КС-65713
- Автокран Клинцы — КС-55713-1В, КС-55713-К-3, КС- 55713-К-4В, КС-55729В, КС-65719-1К, КС-65713
Планетарный поворотный редуктор 705T2F (705-Т2-F0FB5-E-45-4D-HOBCTPS) представляет собой неотъемлемый узел механизма поворота автокрана. Такое приспособление отвечает за преобразования энергии потока. В процессе трансформации наблюдается увеличение момента вращения, что повышает производительность работы автомобильного крана Галичанин и Клинцы КС-55713-1В, КС- 55713-К-3, КС-55713-К-4В, КС-55729В, КС-65719-1К, КС-65713.
Конструкция
Поворотный редуктор Bonfiglioli 705T2F включает в себя зубчатые шестерни, металлические подшипники, уплотнительные элементы и размыкатель тормоза. Зубчатые компоненты обеспечивают эффективную передачу вращения, при этом подшипники компенсируют различные смещение валов. Уплотнители предотвращают утечки и попадание посторонних части внутрь редуктора. Гидравлический размыкатель гарантирует плавную, без рывков остановку механизма.
Принцип работы поворотного редуктора относительно простой: момент вращения от гидродвигателя передается на ОПУ при помощи редуктора. В корпусе последнего выполнено специальное отверстие, которое используется для заливки и слива рабочей жидкости. Монтаж узла, состоящего из гидравлического мотора и редуктора поворота, осуществляется заранее - это гарантирует бесперебойную и безопасную работу оборудования.

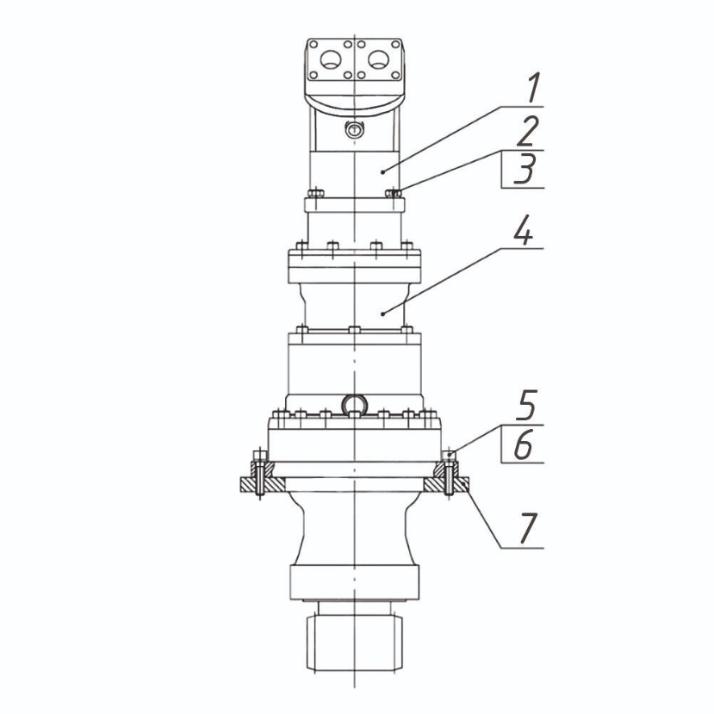

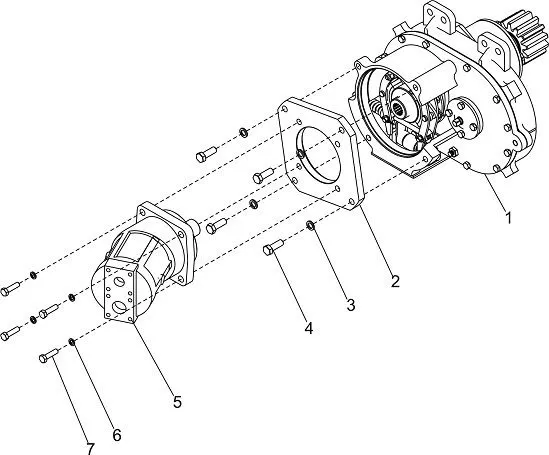

Сборочный чертеж механизма поворота 705-Т2-F0FB5-E-45-4D-HOBCTPS
| N | Обозначение | Название | Кол-во |
| 1 | Гидромотор нерегулируемый МГ 112/32М.У1ТУ4142-012-00221623-2008 | 1 | |
| 2 | БолтМ16-6gx45.46.019 ГОСТ 7798-70 | 4 | |
| 3 | Шайба 16.65Г.019 ГОСТ 6402-70 | 4 | |
| 4 | Механизм поворота BONFIGLIOLI 705-Т2-F0FB5-E-45-4D-HOBCTPS/adaptor PSM310.3.112 | 1 | |
| 5 | Винт М12-6gx50.46.019 ГОСТ 10342-63 | 12 | |
| 6 | Шайба 12.65Г.019 ГОСТ 6402-70 | 12 | |
| 7 | КС-55713-1В.28.101 | Лист | Лист |
Рекомендации
Поворотный редуктор эксплуатируется в тяжелых условиях, что может привести к преждевременному выходу из строя некоторых конструктивных элементов. Для того, чтобы избежать серьезных последствий, рекомендуется выполнять диагностику и замену деформированных деталей. Обслуживание оборудования лучше доверить квалифицированному мастеру.
Характеристики
| Наименование | Значение |
|---|---|
| Крутящий момент макс., Н*м | 6500 |
| Число передаточное | 12-44 |
| Частота вращения макс., min | 3000 |
| Вес, кг | 55 |
