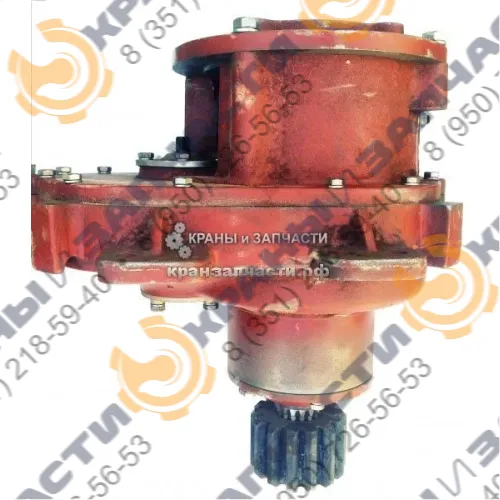

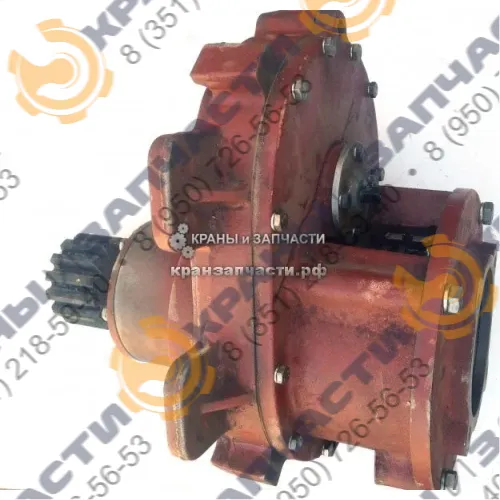

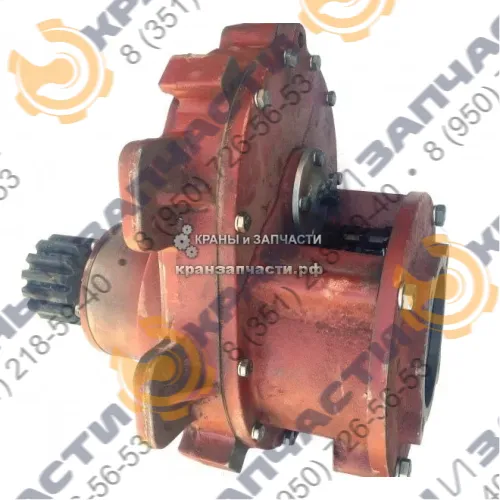

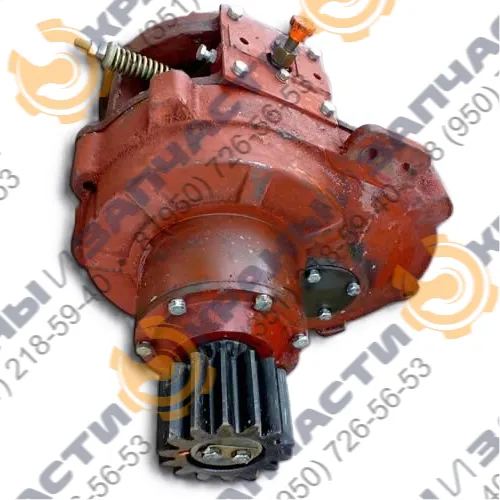

Механизм поворота (редуктор) КС-2574.28.100-1-02Г (КС-45719-1.28.000) для автокранов Галичанин КС-4572, КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715, КС-55729, КС-55721

Запчасти - Механизмы поворота автокрана Галичанин

Описание

Характеристики

Гарантия

Подходит для спецтехники

Автокраны Галичанин, Клинцы — КС-4572, КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715, КС-55729, КС-55721

Механизм поворота КС-2574.28.100-1-02Г / КС-45719-1.28.000 представляет собой неотъемлемый узел грузоподъемного оборудования. Данный агрегат применяется при перемещении поворотной части крана относительно горизонтали. Поворотный механизм входит в комплект запасных частей автомобильного крана.

Механизм поворота КС-2574.28.-1-02Г с выходной шестерней (14 зуб.) КС-4572.28.101 устанавливается на автокраны Галичанин КС-4572, КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715, КС-55729, КС-55721.

Принцип работы

Редуктор имеет металлический корпус, состоящий из двух частей. Для их соединения используются болты. Верхняя половина сопряжена с гидродвигателем, который связан со стопорным шкивом и зубчатыми передачами. Нижняя половина, выходной валик, колеса с зубцами и шестеренка соединены между собой.

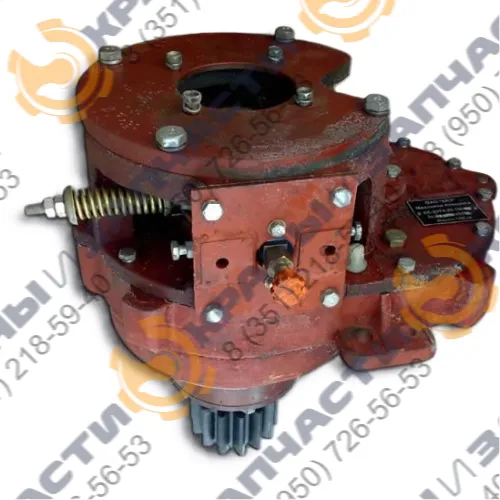

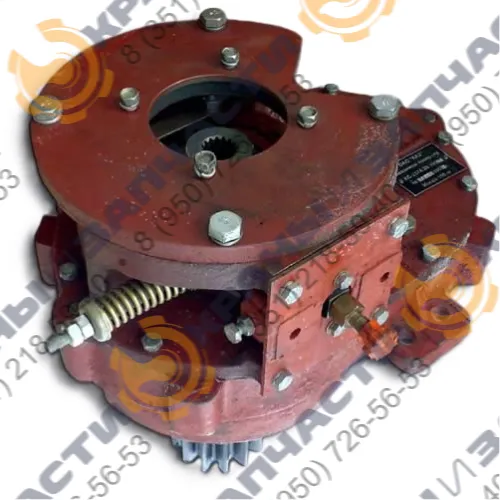

Тормозная система включает в себя стальные хомуты, рычаг, тягу, пружину и гидроразмыкатель. При активации поворотного оборудования эксплуатационная среда направляется к двигателю и размыкателю. Поршень последнего под давлением смещает рычаг, который отодвигает стальные хомуты от стопорного шкива.

Внутреннее пространство редуктора заполнено гидравлической субстанцией, поступающей сквозь специальное отверстие. Для контроля уровня жидкости на корпусе выполнен указатель. За предотвращение утечек отвечают сальники.

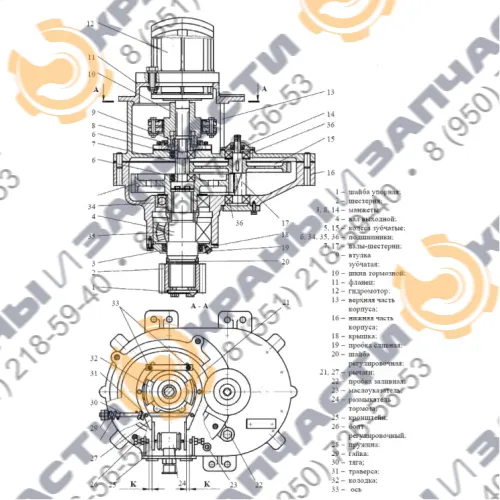

Сборочный чертеж механизма поворота КС-2574.28.100-1-02Г / КС-45719-1.28.000

№	Наименование	Кол-во, шт.	№	Наименование	Кол-во, шт.
1	Колодка КС-2574.28.130	2	71	Крышка КС-2574.28.245	1
3	Кронштейн КС-2574.28.150	1	76	Колесо зубчатое КС-35716.28.183	1
4	Тяга КС-2574.28.160	2	77	Колесо зубчатое КС-35716.28.197	1
5	Рычаг КС-2574.28.170	2	78	Прокладка КС-45724-8.26.113	1
7	Чашка в сборе КС-3574.28.310	1
11	Размыкатель тормоза КС-2574.28.500	1	100	Болт М10-6gх25х36.019 (ГОСТ 7798-70)	5
			105	Болт М8-6gх20х36.019 (ГОСТ 7798-70)	2
14	Чашка КС-2574.28.105	1	106	Болт М10-6gх16х36.019 (ГОСТ 7798-70)	4
16	Прокладка КС-2574.28.114	1	107	Болт М10-6gх25х36.019 (ГОСТ 7798-70)	10
17	Траверса КС-2574.28.161	2	108	Болт М10-6gх30х36.019 (ГОСТ 7798-70)	8
18	Полоса КС-2574.28.171	2	109	Болт М10-6gх35х36.019 (ГОСТ 7798-70)	12
19	Крышка КС-2574.28.172	1	110	Болт М10-6gх45х36.019 (ГОСТ 7798-70)	1
20	Вал-шестерня КС-2574.28.173	1	112	Болт М16-6gх45х36.019 (ГОСТ 7798-70)	4
21	Пробка КС-2574.28.174	1	115	Гайка М12-6H.5.019 (ГОСТ 5915-70)	4
22	Верхняя часть корпуса КС-2574.28.181	1	117	Гайка М16-6H.5.019 (ГОСТ 5915-70)	2
23	Крышка КС-2574.28.182	1	119	Гайка М10-6H.04.019 (ГОСТ 5915-70)	2
24	Прокладка КС-2574.28.184	1	122	Шайба 8.65Г.019 (ГОСТ 6402-70)	2
25	Прокладка КС-2574.28.184-01	1	123	Шайба 10.65Г.019 (ГОСТ 6402-70)	33
26	Прокладка КС-2574.28.184-02	1	124	Шайба 10Т.65Г.019 (ГОСТ 6402-70)	5
27	Прокладка КС-2574.28.186	1	125	Шайба 16.65Г.019 (ГОСТ 6402-70)	4
28	Прокладка КС-2574.28.186-01	1	127	Шайба А8.01.019 (ГОСТ 11371-78)	2
29	Прокладка КС-2574.28.186-02	1	128	Шайба А12.01.019 (ГОСТ 11371-78)	8
30	Крышка КС-2574.28.187	1	130	Ось 6-12d11х50.Б.Р.Ст20.Ц9хр (ГОСТ 9650-80)	2
31	Прокладка КС-2574.28.188	1	134	Шплинт 4х25.016 (ГОСТ 397-79)	6
33	Вал КС-2574.28.193	1	135	Шплинт 3,2х25.016 (ГОСТ 397-79)	2
34	Шайба регулировочная КС-2574.28.194	3	136	Заклепка 3х6 (ГОСТ 10299-80)	2
36	Втулка КС-2574.28.196	1	138	Штифт16х40 (ГОСТ 3128-70)	2
38	Вал-шестерня КС-2574.28.201	1	140	Шпонка 10х8х36 (ГОСТ 23360-78)	1
39	Нижняя часть корпуса КС-2574.28.202	1	142	Манжета 1,1-42х62-1 (ГОСТ 8752-79)	1
40	Указатель уровня масла КС-2574.28.203	1	143	Манжета 1,2-70х95-1 (ГОСТ 8752-79)	1
41	Полумуфта внутренняя КС-2574.28.204	1	144	Манжета 1,2-75х100-1 (ГОСТ 8752-79)	2
43	Прокладка КС-2574.28.206	1	146	Манжета 1-32х22-6 (ГОСТ 14896-84)	1
46	Шайба КС-2574.28.209	1	148	Подшипник 3614 (22314 CA) (ГОСТ 5721-75)	1
47	Шайба КС-2574.28.211	1	150	Подшипник 217 (6217) (ГОСТ 8338-75)	1
49	Кольцо КС-2574.28.212	1	151	Подшипник 306 (6306) (ГОСТ 8338-75)	3
50	Планка КС-2574.28.213	2	153	Подшипник 1606 (2306) (ГОСТ 28428-90)	1
54	Пружина КС-2574.28.218	1
58	Планка КС-2574.28.223	1	154	Пробка магнитная картера ВАЗ-2101	1
62	Ось КС-2574.28.228	2
63	Втулка КС-2574.28.229	2	155	Шестерня КС-4572.28.101	1
67	Табличка КС-2574.28.241	1	156	Шкив тормозной КС-2574.28.234	1
70	Кольцо КС-2574.28.244	1	157	Фланец КС-2574.28.242	1

Составляющие: 1,20–шайба; 2–шестеренка; 3, 8, 14–сальник; 4–вал выходной; 5, 15–колесо зубчатое; 6, 34, 35, 36–подшипник; 7, 17–вал-шестерня; 9–втулка; 10–шкив стопорный; 11–фланец; 12–гидродвигатель; 13–верхняя половина; 16–нижняя половина; 18–крышка; 19,22–пробка; 21, 27–рычаг; 23–маслоуказатель; 24–размыкатель; 25–кронштейн; 26–болт; 28–пружина; 29–гайка; 30–тяга; 31–траверса; 32–колодка; 33–ось.

Механизм поворота (см. рис. 2) служит для вращения поворотной части крана.

Верхняя часть корпуса редуктора - крышка 13 с нижней частью - корпусом 15 соединяется болтами. К торцу крышки крепится болтами фланец 11 и гидромотор 12. На конце вала гидромотора посажен тормозной шкив 10, зубчатый венец которого вместе с внутренней полумуфтой 9 образуют зубчатую муфту.

Шкив с зубчатой муфтой и деталями тормоза размещается в верхней части корпуса, имеющей специальное окно для доступа к указанным деталям. В нижней части редуктора размещены два вала-шестерни 7 и 16, зубчатые колеса 5 и 24, и выходной вал 4. Вращение от гидромотора через зубчатую муфту, вал шестерню 7, зубчатое колесо 24, промежуточный вал-шестерню 16 и зубчатое колесо 5 передается на выходной вал 4 и выходную шестерню 2, которая находится в постоянном зацеплении с зубчатым венцом опоры поворотной. Все валы редуктора опираются на подшипники.

Масло в корпус редуктора заливается через отверстие, закрываемое пробкой 31, и сливается через отверстие, закрываемое пробкой 18. Уровень масла проверяют маслоуказателем 32. Для предотвращения течи масла из редуктора на шейке вала 4 в крышку 17 установлены две манжеты 3.

Для возможности поворота поворотной части крана вручную промежуточный вал-шестерня 16 имеет квадратный хвостовик, выведенный наружу.

Монтаж и настройка

Монтаж механизма поворота КС-2574.28.100-1-02Г осуществляется в определенной последовательности. Сначала производится регулировка ориентации выходной шестерни относительно ОПУ. Затем проводится юстировка тормоза механизма. Помимо этого, необходимо проверить надежность зацепления зубчатых элементов.

Юстировка тормоза:

регулировка длины пружины при помощи гаек;
настройка зазора между стальными колодками и стопорным шкивом;
расстояние между рычагом тормоза и болтами не менее 4 мм.

Купить качественный поворотный механизм вы сможете у нас - в компании «Краны и Запчасти». Мы не только реализуем оригинальные комплектующие, но проводим обслуживание на высоком профессиональном уровне.

Характеристики

Наименование	Значение
Мощность на выходном валу макс., кВт	13
Момент максимальный, Н*м	3663
Число передаточное	48, 67
Давление размыкания тормоза мин., МПа	0.8
Габаритные размеры, мм	500х500х820
Вес, кг	170
