Блок входов и нагрузок БВН2.2 - подробная информация
Блок входов и нагрузок предназначен для коммутации активных и индуктивных нагрузок, а также обработки дискретных входных сигналов в системах управления и безопасности строительно-дорожной техники. Устройство применяется в составе приборов безопасности башенных кранов для управления электромагнитными пускателями (контакторами) и обработки состояния концевых выключателей. Благодаря высокой надежности блок стабильно работает в широком диапазоне температур (от -40 до +55 °C, предельно от -50 до +65 °C) и выдерживает вибрационные нагрузки с максимальным ускорением до 50 м/с² в диапазоне частот от 50 до 200 Гц.

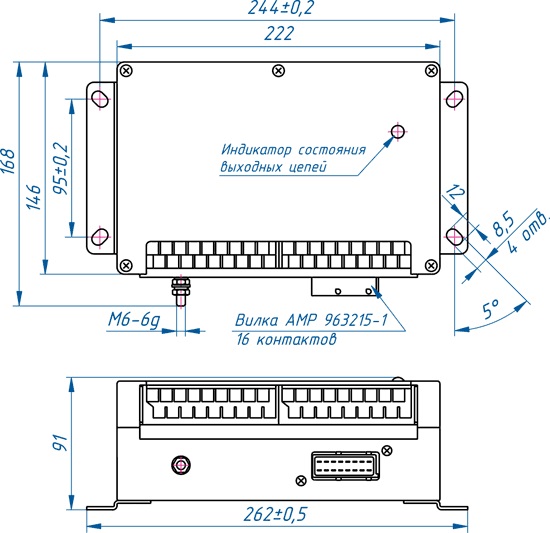

Габаритные и присоединительные размеры
Основные особенности:
- Коммутация до 13 цепей напряжением до 380 В («сухие контакты»)
- 3 дискретных входа с рабочим напряжением до 540 В
- Питание от сети переменного тока напряжением 220 В
Характеристики
| Наименование | Значение |
|---|---|
| Количество дискретных входов (2 состояния) | 3 |
| Диапазон переменного и постоянного напряжений для дискретных входов, В | 150-540 |
| Количество силовых выходов | 13 |
| Максимально допустимый ток силовых выходов, А | 2 |
| Максимально допустимое переменное напряжение, В | 380 |
| Максимально допустимое постоянное напряжение, В | 220 |
| Интерфейс связи с датчиками | Rbus |
| Интерфейс связи с блоком индикации | RS-485 |
| Электрические соединения питания | Винтовые зажимы |
| Электрические соединения линий связи | вилка AMP 963215-1 |
| Напряжение питания, В | ~220±10% |
| Потребляемый ток, А, не более | 0,2 |
| Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 | IP54 |
| Габаритные размеры, мм, не более | 263 × 168 × 91 |
| Масса, кг | не более 2 |
