Блок входов и нагрузок БВН1.3 - подробная информация
Блок входов и нагрузок БВН1.3 приборов безопасности ОГМ-240 — модуль коммутации и обработки сигналов для систем управления и безопасности строительно‑дорожной техники. Устройство предназначено для коммутации активных и индуктивных нагрузок, а также приёма и обработки аналоговых и дискретных входных сигналов в составе бортовых систем контроля и защиты.
Модуль интегрируется в приборы безопасности и обеспечивает управление исполнительными механизмами, контроль параметров технологических процессов и своевременное реагирование на критические состояния оборудования. Ключевые функциональные задачи включают управление электромагнитными клапанами, преобразование сигналов аналоговых датчиков (температуры, давления, положения и других параметров), а также мониторинг концевых выключателей с формированием управляющих команд для контура автоматики.
Двухпозиционное исполнение модуля даёт возможность гибко настраивать режимы работы исполнительных устройств: оно гарантирует чёткое, однозначное переключение между рабочими состояниями без промежуточных неустойчивых позиций. Конструкция разработана с учётом жёстких условий эксплуатации на строительной площадке — модуль сохраняет работоспособность при вибрационных нагрузках, значительных перепадах температур и воздействии электромагнитных помех, обеспечивая стабильную интеграцию в бортовую систему техники без дополнительных согласующих устройств.

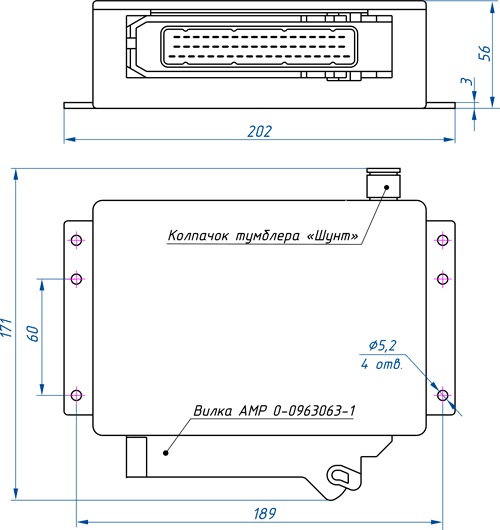

Габаритные и присоединительные размеры
Характеристики
| Наименование | Значение |
|---|---|
| Количество дискретных входов (3 состояния — разомкнут, замкнут на «+», замкнут на «массу») | 15 |
| Количество входов для измерения сопротивления, шт. | 4 |
| Диапазон входов для измерения сопротивления, Ом | от 20 до 900 |
| Количество входов для измерения тока, шт. | 3 |
| Диапазон входов для измерения тока, мА | от 4 до 20 |
| Количество силовые выходов, шт. | 6 |
| Максимально допустимый ток каждого силового выхода, А | 4 |
| Максимально допустимый суммарный ток всех силовых выходов, А | 16 |
| Тип интерфейса связи | цифровой последовательный на основе ISO 9141 |
| Напряжение питания, В | от 8 до 32 |
| Потребляемый ток (без учета тока нагрузки), А, не более | 0,02 |
| Максимально допустимый ток нагрузки, А | 4 |
| Диапазон рабочих температур, °C | от -40 до +65 |
| Диапазон температур хранения, °C | от -50 до +65 |
| Степень защиты от внешних воздействующих факторов | IP54, ГОСТ 14254-96 |
| Допустимые максимальное ускорение вибрационных нагрузок, не более м/с² | 50 |
| Допустимые вибрационные нагрузки в диапазоне частот, не более Гц | от 50 до 200 |
| Допустимые ударные нагрузки, не более м/с² | 100 |
| Вес, г | 680 |
