Описание

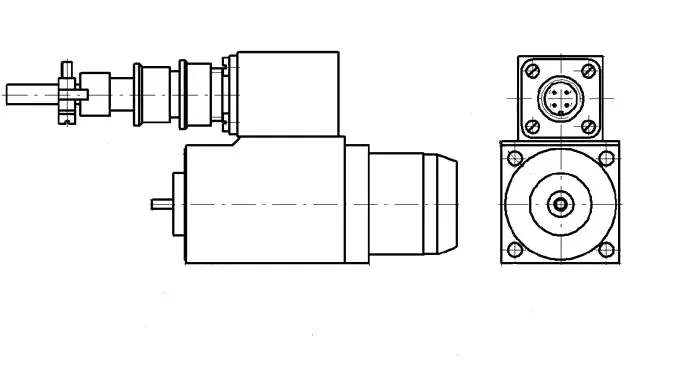

Электромагнит ПЭ-35-021221С УХЛ4 24В выполняет функции устройства дистанционного регулирования гидрораспределителя с элетроприводом и вентилем. Аналогом данного приспособления являются магниты КВМ-35, ЭМ-24 и EmaX 70 5,5. Такая катушка входит в комплект запасных частей для автомобильных и гусеничных кранов.
Применяемость:
- гидрораспределитель ПЕ 6, ВЕ 6, 1 РЕ 6, МРЭ 6;
- электропневмовентили ВВ-351, ВВ-32Ш, ВВ-352, ВВ-34Ш;
- автокран Ивановец, Челябинец, Галичанин, Клинцы, Машека, Газпромкран, Камышин;
- гусеничный кран МКГ-25, РДК-250, ДЭК-251.
Устройство
Элемент ПЭ-35-021221С УХЛ4 служит для комплектации гидрораспределителей с электромагнитным управлением. Данный компонент оснащен "мокрым якорем". То есть камера непроницаемого цилиндра, расположенного в корпусе гидравлического изделия, сопряжена с камерой распределителя. Давление рабочее номинальное эксплуатационной среды в камере магнита ПЭ-35-021221С УХЛ4 составляет 6 МПа.

Отметим, что электромагнит гидропривода защищен от негативного влияния внешней среды при помощи специального полимерного материала. Составляющие из металла, которые контактируют с рабочей средой, обладают антикоррозийными свойствами.
Принцип работы
Катушка ПЭ-35-021221С УХЛ4 осуществляет удаленное управление распределителем. Элемент располагается на корпусе изделия. Если катушка отключена, то золотниковый элемент находится в нейтральном положении. Дополнительно установлена кнопка ручного управления, с помощью которой оператор может проверить правильность перемещения золотника.
Купить качественный электромагнит ПЭ-35-021221С УХЛ4 для гидрораспределителя с электромагнитным управлением вы сможете у нас - в компании "Краны и Запчасти". Обратиться за консультацией можно любым удобным способом.
Характеристики
Вес, кг | 0.48 |
Время срабатывания, с | 0.04 |
Допустимое отклонение питающего напряжения от номинала не более | ±10% |
Номинальный ход якоря, мм | 2.5 |
Переменный ток, В | 220, 380 |
Полный ход якоря, мм | 6.0 |
Постоянный ток, В | 24, 48, 110 |
Потребляемая активная мощность не более, Вт | 35 |
Продолжительность включения питания, ПВ, % | 100 |
Тяговое усилие при номинальном токе якоря, Н | 30 |
Электромагнит ПЭ-35-021221С УХЛ4 24В для автокранов и гусеничных кранов по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
