Гидрораспределитель с электромагнитным управлением 1РЕ 10.34

Гидрораспределитель с электромагнитным управлением  1РЕ 10.34 заказать по оптовой цене с доставкой по всей России и СНГ
Гидрораспределитель с электромагнитным управлением  1РЕ 10.34 заказать по оптовой цене с доставкой по всей России и СНГ
Гидрораспределитель с электромагнитным управлением  1РЕ 10.34 заказать по оптовой цене с доставкой по всей России и СНГ
Гидрораспределитель с электромагнитным управлением  1РЕ 10.34 заказать по оптовой цене с доставкой по всей России и СНГ
ID 394640
Арт.
В наличии
Запросить цену
  • Описание
Характеристики
НаименованиеЗначение
Условный проход, мм10
Расход рабочей жидкости, л/мин20-32
Давление на входе номин., МПа (кгс/см²)32 (320)
Габаритные размеры, мм29.5х9х12.5
Вес, кг6.5

Описание

Гидрораспределитель с электромагнитным управлением 1РЕ 10.34 является важным элементом гидравлического оборудования. Данное приспособление направляет рабочую среду к исполнительным органам различных машин и оборудования. Благодаря чему повышается эффективность и безопасность их работы. Для изготовления компонентов конструкции применяются качественные материалы и специальная обработка.

Схема распределения отличается надежной конструкцией. Данный агрегат является золотниковым и управляется посредством двух магнитов. Гидравлический распределитель состоит из корпуса, золотника, пружин и электромагнитов.

Гидравлическая схема

Согласно выбранной гидравлической схеме, принцип работы довольно простой. Основные гидравлические линии: Р – подвод субстанции, А и Б – каналы подключения, Т – слив.

Изначально запирающий орган находится в нейтральной позиции. При подаче внешнего усилия последний смещается в одно из крайних положений, при этом гидравлические линии соединяются между собой согласно гидравлической схеме. При отключении магнита пружина возвращает запирающий элемент в первоначальную позицию.

Гидрораспределитель с электромагнитным управлением 1РЕ 10.34 функционирует с гидравлическим маслом, максимальная вязкость которого составляет 400 мм²/с, а тонкостью фильтрации не - 25 мкм. Исполнение климатическое и категория размещения: УХЛ4, О4, ХЛ1. Элемент является аналогом распределителя ВЕ10.34 и ПЕ10.34.

Устранение неисправности

Поломка Причина Устранение
Отсутствует движение запирающего элемента
  1. Наличие посторонних частиц в гидравлической среды, превышающих норму.
  2. Поломка магнита
  1. Активация работы вручную, разбор распределителя.
  2. Проверка магнита, замена при необходимости
    Утечки и перетечки
    1. Ослабление крепежей
    2. Износ уплотнителей
    1. Затяжка крепежа
    2. Замена уплотнителей

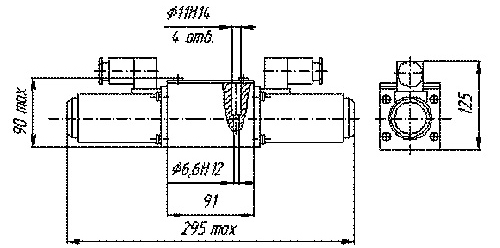

    • Чертеж №1

    Гидрораспределитель с электромагнитным управлением 1РЕ 10.34 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
