Описание

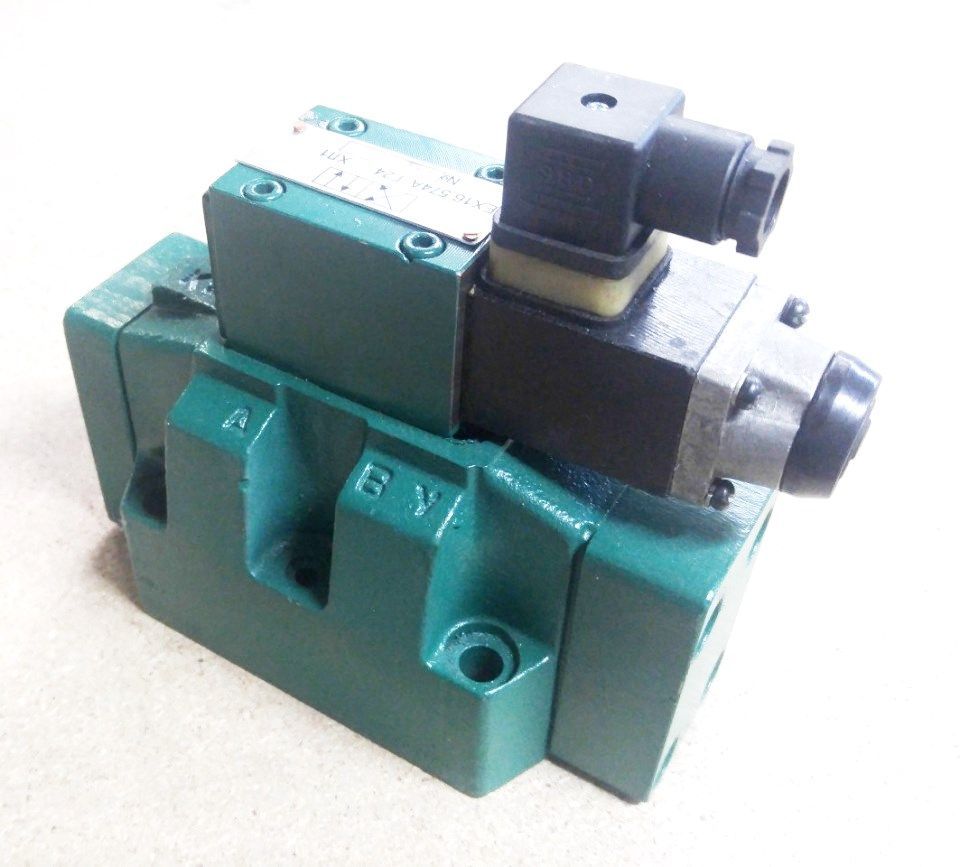

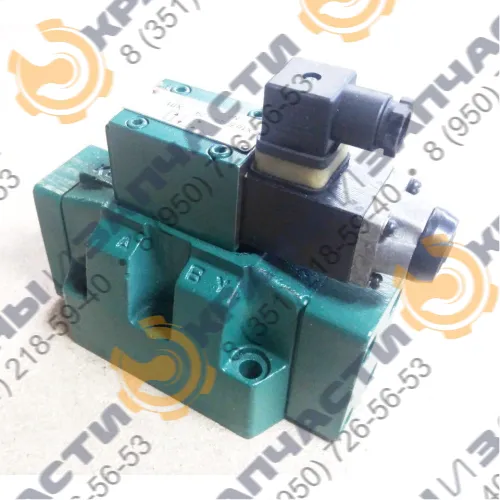

Гидрораспределитель с электромагнитным управлением ВЕХ 16.574.Г24 УХЛ4 характеризуется надежной конструкцией. Агрегат включает в себя металлический корпус, золотниковый элемент и пружину. Корпус гидрораспределителя полностью герметичен благодаря крышкам и уплотнителям. На корпусе прибора размещены два магнита
Гидрораспределитель с электромагнитным управлением ВЕХ 16.574.Г24 УХЛ4, с условным проходом 16 мм, применяется для направления потока гидравлической среды к исполнительным органам. Благодаря данному приспособлению обеспечивается эффективная работа гидравлического оборудования.
Эксплуатация прибора осуществляется с минеральным гидромаслом, тонкость фильтрации которого не менее 25 мкм, класс чистоты 13, вязкость до 380 мм2/с и температурой внешней среды до +45 °С.
![]() |

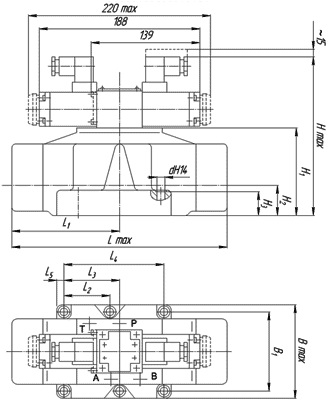

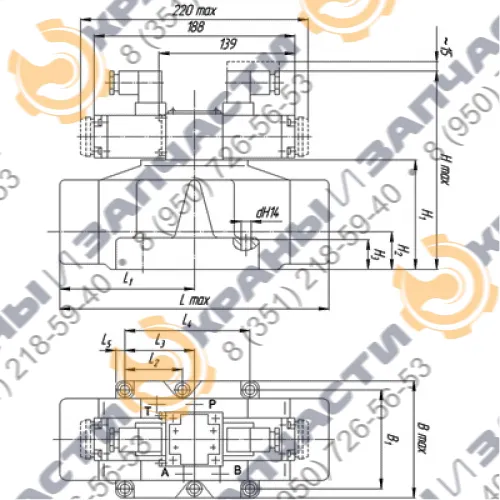

L | 194 |
L1 | 97 | |
L2 | 34 | |
L3 | 50 | |
L4 | 101,6 | |
B | 91 | |
B1 | 69 | |
H | 191 | |
H1 | 96 | |
H2 | 34 | |
H3 | 43 | |
d | 11/6,8 |

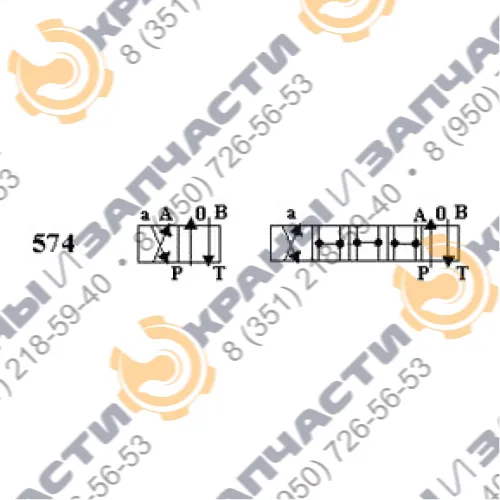

Гидравлическая схема
Гидрораспределитель с электромагнитным управлением ВЕХ 16.574.Г24 УХЛ4 функционирует согласно заданной схеме, которая соответствует ГОСТ24679-81. Срабатывание магнита отрывает проход рабочей жидкости. Увеличение давления привод в движение запирающий элемент, который смещается в крайнюю позицию. При отключении электропитания золотник принимает исходное положение.
Схема гидравлическая подразумевает подключение рабочих гидролиний к напорной и сливной магистралям соответственно. Это гарантирует эффективную работу прибора.
Характеристики
Вес, кг | 7.3 |
Давление на входе номин., МПа | 25 |
Расход жидкости, л/мин | 80-125 |
Условный проход, мм | 16 |

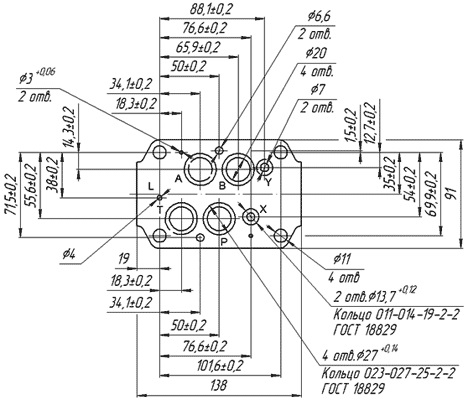

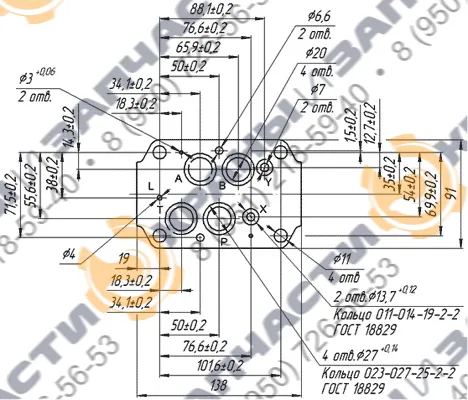

- Чертеж №1
