Шланговый барабан КС-6973БМ-У1.390.16.000

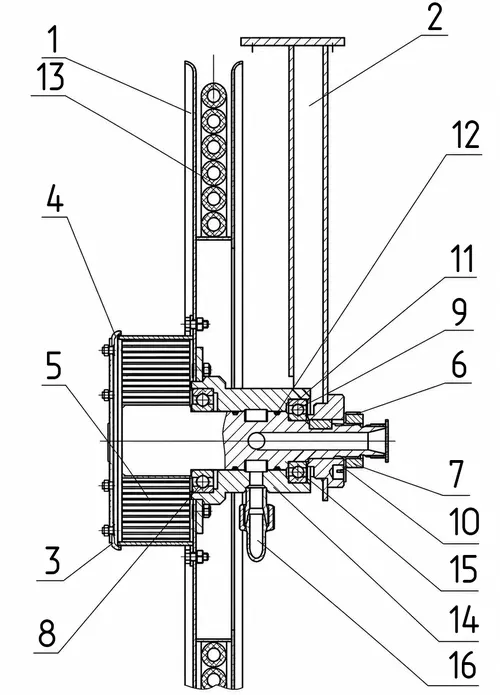

Схема шлангового барабана КС-6973БМ-У1.390.16.000

Шланговый барабан: 1 - барабан; 2 - кронштейн; 3 - крышка; 4 - вал; 5 - пружина; 6 - шайба стопорная; 7 - гайка; 8, 9 - подшипник; 10 - шпонка; 11 - кольцо защитное; 12 - кольцо; 13 - РВД; 14 - ступица барабана; 15 - ось; 16 - труба.

Шланговый барабан КС-6973БМ-У1.390.16.000 предназначен для подачи рабочей жидкости к исполнительным гидроцилиндрам телескопической стрелы автокрана. Узел входит в состав гидросистемы крановой установки и обеспечивает непрерывную передачу гидравлического масла через рукав высокого давления при изменении длины стрелы. По конструкции представляет собой вращающееся соединение с установленным барабаном для намотки гидравлического рукава.

Барабан вращается на подшипниках и неподвижной оси, которая закреплена на кронштейне. Ступица барабана одновременно выполняет функцию коллектора, передающего жидкость по каналам к трубе, а от нее непосредственно на сматываемый шланг. При выдвижении второй секции стрелы шланг сматывается с барабана, сжимая спиральную пружину, при втягивании секции пружина, разжимаясь наматывает шланг на барабан.

Во время выдвижения и втягивания секций стрелы рукав высокого давления автоматически разматывается и наматывается на барабан, предотвращая его перегибы, скручивание и механические повреждения. Такая конструкция обеспечивает стабильную работу гидропривода телескопирования и увеличивает ресурс гидравлических рукавов.

Шланговый барабан КС-6973БМ-У1.390.16.000 применяется на автомобильных кранах серии Ивановец и используется в гидросистемах современных крановых установок большой грузоподъемности. Узел рассчитан на длительную эксплуатацию в условиях интенсивных рабочих нагрузок.

Характеристики

Наименование	Значение
Температура рабочего состояния	от -40 до +40 C°
Температура нерабочего состояния	от -55 до +50 C°
Относительная влажность воздуха	до 80% при +20 C°
Взрывоопастность	взрывобезопасная
Пожаропастность	пожаробезопасная
Диаметр барабана, мм	660
Диаметр втулки, мм	110
Диаметр вала, мм	60
Подшипники	60207 ГОСТ 7242-81, 210 ГОСТ 8338-75
РВД	12-25х9000 ТУ 22-169-09-92
Максимальное давление, МПа	25
Габаритные размеры, мм	660х252х676
Вес, кг	33.5
Марка применяемого масла	ВМГЗ (МГ-30)
