Барабан шланговый КС-55717.84.530 автокрана Ивановец КС-45717, АК-25, КС-55717, КС-55744
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Подходит для спецтехники
- Автокран Ивановец — КС-45717А-1Р, КС-45717K-1, КС-45717К-1Р, КС-45717К-2Р, КС-45717К-3Р, АК-25, КС-55717, КС-55744
Барабан шланговый КС-55717.84.530 входит в состав механизма подъёма груза. Данный узел, состоящий из катушки и шланга, способен выдерживать значительные показатели давления. Барабан снабжает гидравлической средой выдвижные сегменты стрелы. Подобное устройство применяется для комплектации автомобильного крана Ивановец КС-45717А-1Р, КС-45717K-1, КС-45717К-1Р, КС-45717К-2Р, КС-45717К-3Р, АК-25, КС-55717, КС-55744.
Стреловое оборудование подвергается колоссальным нагрузкам в процессе эксплуатации. Что негативно сказывается на состоянии элементов конструкции, и может стать причиной их поломки. Своевременно обнаружить неисправности поможет регулярная диагностика с привлечением аттестованных специалистов.

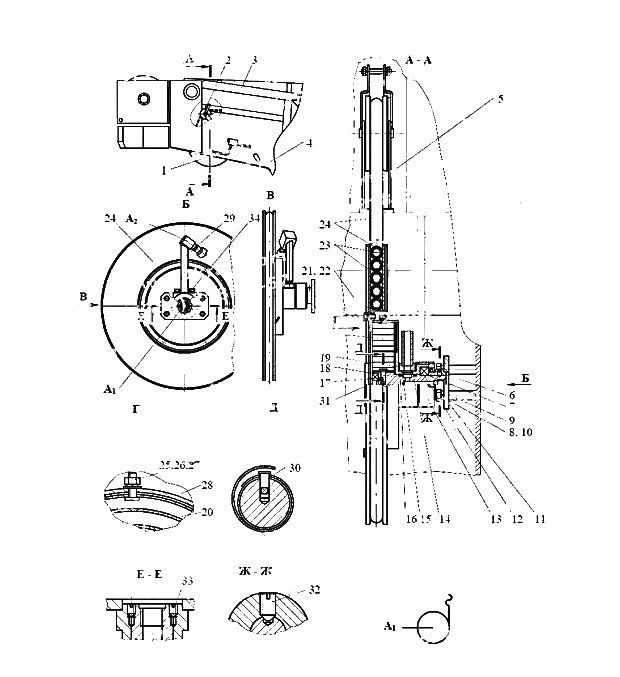

Составляющие: 1 — барабан шланговый; 2 — ролик; 5 — кронштейн; 6 — манжета; 7, 15, 16 — уплотнитель; 8, 21, 25, 34 — болт; 10, 14, 22, 27 — шайба; 11 — фланец; 12 — подшипник; 13 — втулка; 18 — ось; 19 — корпус; 20 — пружина; 23 — щека; 24 — рукав.
Шланговый барабан КС-55717.84.530 отличается простой конструкцией. Деталь представляет собой ось, которая связана с поворотной платформой при помощи кронштейна. Кроме того, агрегат оснащён корпусом, щеками и трубопроводом. Шланг высокого давления соединяется с цилиндром гидравлического исполнения, который управляет перемещением сегментов стрелы.
Подача гидравлической среды осуществляется из соответствующей магистрали. Превышение максимального давления приводит к активации предохранительного дросселя. После чего субстанция отправляется в сливную гидролинию. Специальный винт регулирует работу клапана.
Схема работы
Принцип работы шлангового барабана довольно простой. Передвижение металлического стержня цилиндра активирует выдвижение секций стрелы. Последние перемещаются вместе со шлангом барабана и спиралевидной пружиной. Затем сегменты фиксируются в рабочем положении до окончания эксплуатации. Втягивание штока приводит к раскручиванию пружины и намотке шланга. Эффективная эксплуатация достигается путём установки качественных запчастей, приобретённых у проверенного поставщика.
