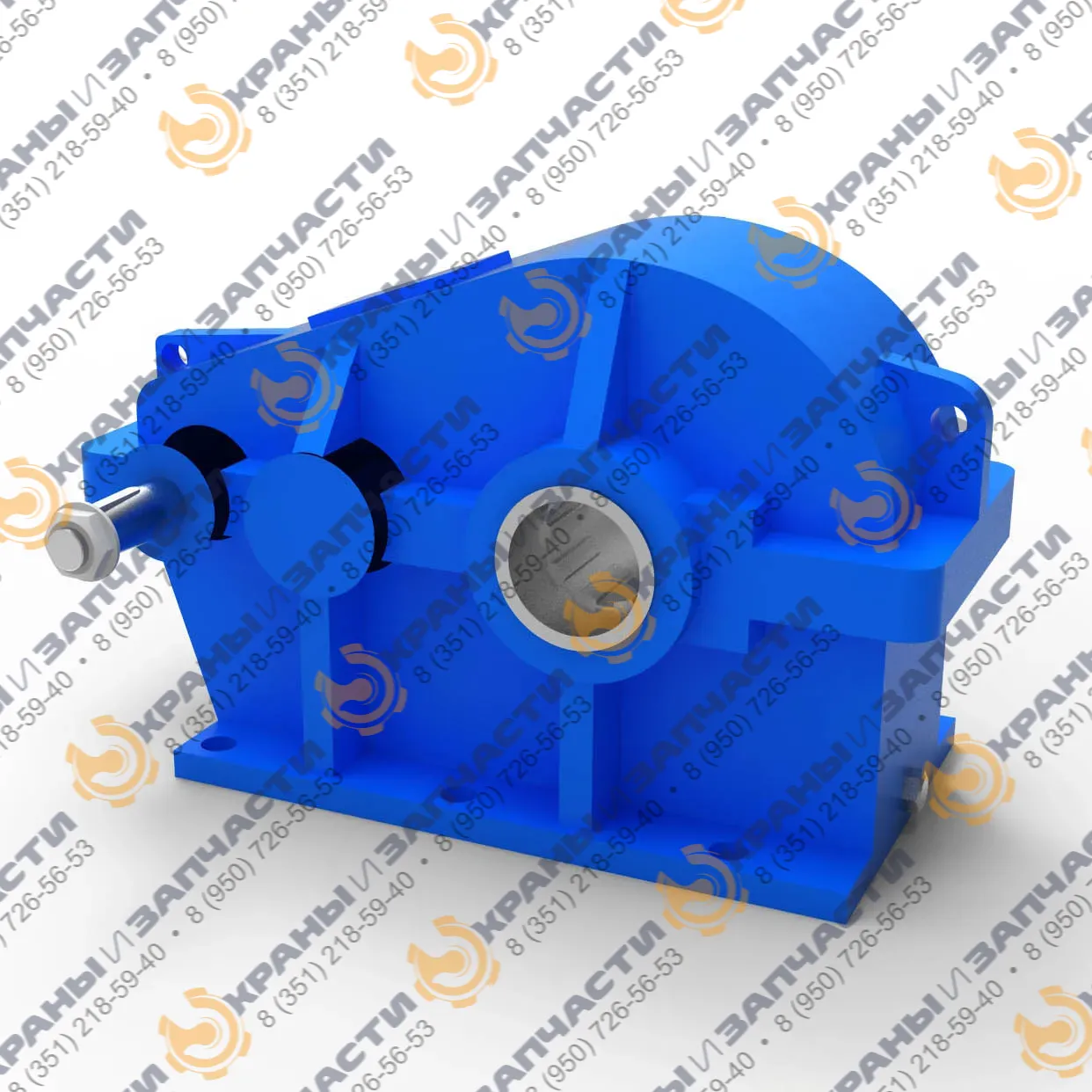

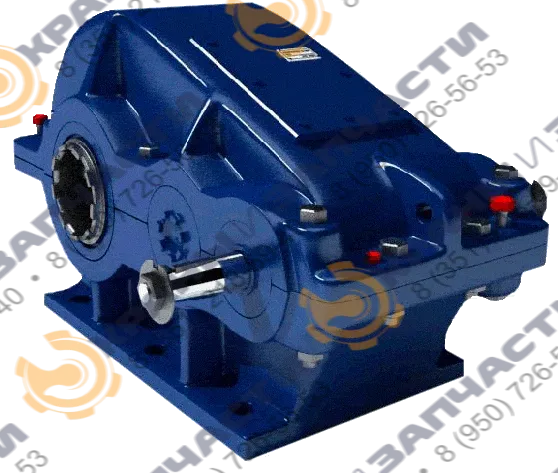

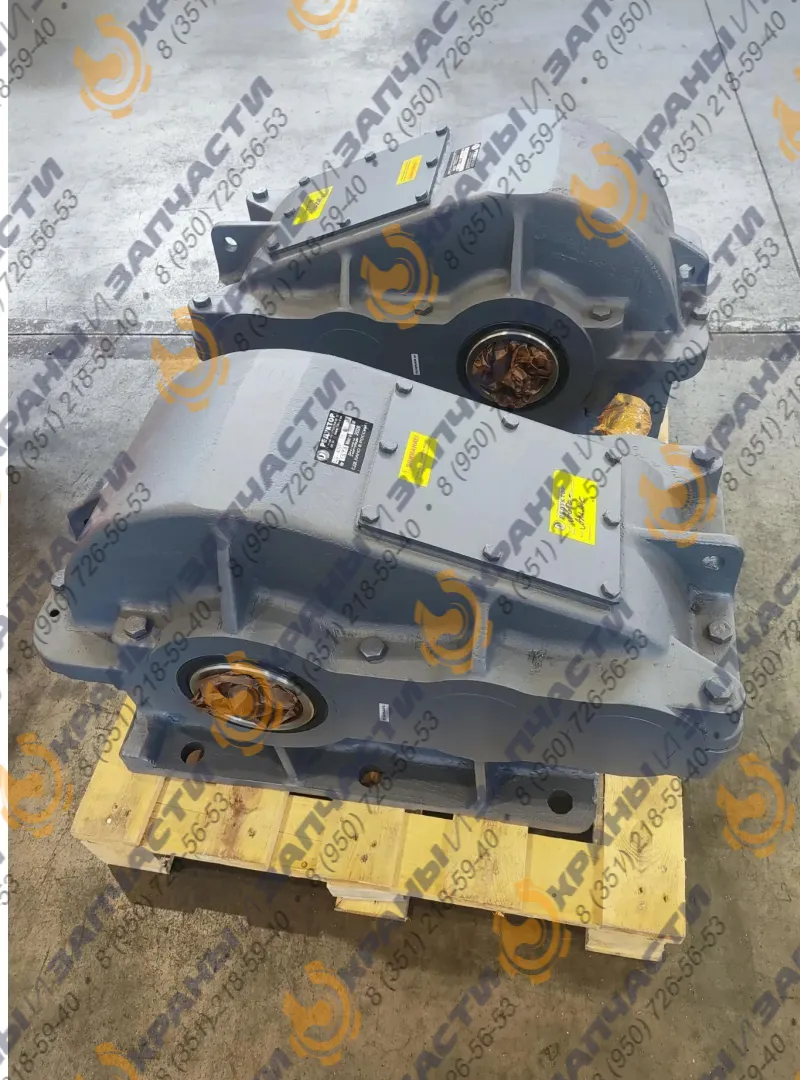

Редукторы Ц2 250, Ц2 300, Ц2 350, Ц2 400, Ц2 500, Ц2 650, Ц2 750, Ц2 1000

Редукторы цилиндрические двухступенчатые Ц2-250, Ц2-300, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, Ц2-1000 – механические устройства, предназначенные для передачи энергии вращения от одного вала к другому. Используются в машиностроении для увеличения крутящего момента и снижения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Основные технические характеристики

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	Ц2-250	Ц2-300	Ц2-350	Ц2-400	Ц2-500	Ц2-650	Ц2-750	Ц2-1000
Передаточные числа	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н	6300	8000	10000	10000	14000	20000	32000	80000
Номинальный крутящий момент на выходном валу, Н.м	825	1180	1750	3350	5450	14500	23000	54000
КПД	0,96
Масса, кг	87	138	210	315	500	1100	1650	3700

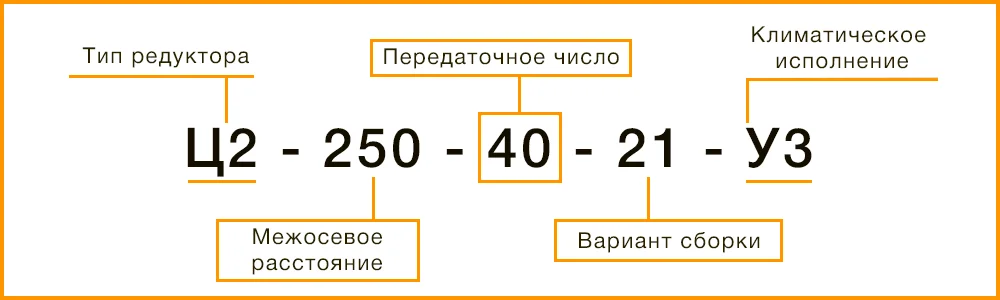

Расшифровка маркировки редуктора Ц2

Ц2 – тип редуктора (цилиндрический двухступенчатый).
250 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50).
21 – вариант сборки (может быть 11, 12, 21, 22, 31, 32, 33).
У3 – климатическое исполнение.

Варианты сборки редуктора Ц2

Габаритные и присоединительные размеры

Типоразмер редуктора	A_WT	A_Wб	A	B	B₁	H	H₁	h	h₁	L	L₁	L₂	L₃	L₄	L₅	d	п
Редуктор Ц2-250	150	100	285	260	210	310	160	18	-	515	400	75	183	220	280	22	4
Редуктор Ц2-300	175	125	350	300	250	362	190	22	-	620	475	90	215	255	300	26	4
Редуктор Ц2-350	200	150	400	330	280	410	212	25	-	700	550	100	238	300	345	26	6
Редуктор Ц2-400	250	150	500	380	320	505	265	27	-	805	640	150	286	325	375	33	6
Редуктор Ц2-500	300	200	640	440	360	598	315	30	-	985	785	190	340	390	445	39	6
Редуктор Ц2-650	400	250	780	560	470	695	315	36	95	1270	910	190	443	480	550	39	8
Редуктор Ц2-750	450	300	900	750	650	783	355	40	100	1455	1040	225	494	570	645	46	8
Редуктор Ц2-1000	600	400	1200	860	760	1018	450	45	155	1905	1400	300	645	740	805	52	8

Присоединительные размеры конических валов

Типоразмер редуктора	Быстроходный вал						Тихоходный вал
Типоразмер редуктора	d	d₁	d₂	l	l₁	b	t	d	d₁	l	l₁	b	t
Редуктор Ц2-250	30	М20х1,5	42	80	58	5	15,55	65	М42х3,0	140	105	16	33,88
Редуктор Ц2-300	35	М20х1,5	42	80	58	6	18,55	75	М48х3,0	140	105	18	38,88
Редуктор Ц2-350	40	М24х2,0	50	110	82	10	20,9	85	М56х4,0	170	130	20	43,75
Редуктор Ц2-400	50	М36х3,0	70	110	82	12	25,95	95	М64х4,0	170	130	22	48,75
Редуктор Ц2-500	60	М42х3,0	80	140	105	16	31,38	110	М80х4,0	210	165	25	55,88
Редуктор Ц2-650	70	М48х3,0	90	140	105	18	36,38	140	М100х4,0	250	200	32	72
Редуктор Ц2-750	80	М56х4,0	105	170	130	20	41,25	170	М125х4,0	300	240	40	88
Редуктор Ц2-1000	100	М72х4,0	125	210	165	25	50,88	220	М140х4,0	350	280	50	114

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	Тихоходный вал
Типоразмер редуктора	d	l	b	t	d	l	b	t
Редуктор Ц2-250	30	58	5	15,55	65r6	105	18	71
Редуктор Ц2-300	35	58	6	18,55	75r6	105	20	82
Редуктор Ц2-350	40	82	10	20,9	85r6	130	22	93
Редуктор Ц2-400	50	82	12	25,95	95r6	130	25	104
Редуктор Ц2-500	60	105	16	31,38	110s6	165	28	120
Редуктор Ц2-650	70	105	18	36,38	140s6	200	36	152
Редуктор Ц2-750	80	130	20	41,25	170s6	240	40	184
Редуктор Ц2-1000	100	165	25	50,88	220s6	280	50	237

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты

Типоразмер редуктора	b	d	d₁	d₂	L	l	l₁	Зацепление
Типоразмер редуктора	b	d	d₁	d₂	L	l	l₁	m	z
Редуктор Ц2-250	20	147	72F8	95	198	8	38	3,5	40
Редуктор Ц2-300	25	210	80F8	105	227	9,5	50	5	40
Редуктор Ц2-350	30	252	110F8	140	255	10	60	6	40
Редуктор Ц2-400	30	252	110F8	140	280	10	60	6	40
Редуктор Ц2-500	40	336	150F8	215	330	15	65	8	40
Редуктор Ц2-650	50	420	160F8	230	410	15	70	10	40
Редуктор Ц2-750	60	504	200F8	290	480	20	90	12	40
Редуктор Ц2-1000	80	672	320F8	445	645	25	130	16	40
