Редуктор цилиндрический двухступенчатый Ц2 400

Name: Редуктор цилиндрический двухступенчатый Ц2 400
SKU: Ц2-400
Price: 230300 RUB
Availability: InStock

ID: 490260

Редуктор цилиндрический двухступенчатый Ц2 400

ID: 490260

Арт: Ц2-400

Номинальное передаточное число: 8;10;12,5;16;20;25;31,5;40;50

Номинальная радиальная нагрузка на тихоходном валу, Н: 10000

Номинальный крутящий момент на тихоходном валу, Нм: 3350

Масса, кг: 315

Все характеристики

Запчасти - Редукторы Ц2 250, Ц2 300, Ц2 350, Ц2 400, Ц2 500, Ц2 650, Ц2 750, Ц2 1000

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 230 300 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 490260

Арт: Ц2-400

Номинальное передаточное число: 8;10;12,5;16;20;25;31,5;40;50

Номинальная радиальная нагрузка на тихоходном валу, Н: 10000

Номинальный крутящий момент на тихоходном валу, Нм: 3350

Масса, кг: 315

Все характеристики

от 230 300 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Редуктор цилиндрический двухступенчатый Ц2 400

Запчасти - Редукторы Ц2 250, Ц2 300, Ц2 350, Ц2 400, Ц2 500, Ц2 650, Ц2 750, Ц2 1000

Описание

Характеристики

Гарантия

Редуктор цилиндрический двухступенчатый Ц2 400 - подробная информация

Редуктор цилиндрический двухступенчатый Ц2-400 – механическое приспособление, передающее энергию вращения от одного вала к другому. Применяется в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Маркировки редуктора Ц2-400

Передаточное число	Вариант сборки 11	Вариант сборки 12	Вариант сборки 21	Вариант сборки 22
8	Ц2-400-8-11	Ц2-400-8-12	Ц2-400-8-21	Ц2-400-8-22
10	Ц2-400-10-11	Ц2-400-10-12	Ц2-400-10-21	Ц2-400-10-22
12,5	Ц2-400-12,5-11	Ц2-400-12,5-12	Ц2-400-12,5-21	Ц2-400-12,5-22
16	Ц2-400-16-11	Ц2-400-16-12	Ц2-400-16-21	Ц2-400-16-22
20	Ц2-400-20-11	Ц2-400-20-12	Ц2-400-20-21	Ц2-400-20-22
25	Ц2-400-25-11	Ц2-400-25-12	Ц2-400-25-21	Ц2-400-25-22
31,5	Ц2-400-31,5-11	Ц2-400-31,5-12	Ц2-400-31,5-21	Ц2-400-31,5-22
40	Ц2-400-40-11	Ц2-400-40-12	Ц2-400-40-21	Ц2-400-40-22
50	Ц2-400-50-11	Ц2-400-50-12	Ц2-400-50-21	Ц2-400-50-22

Принцип работы редуктора

Редуктор Ц2-400 преобразует входную скорость вращения и крутящий момент посредством двухступенчатой цилиндрической зубчатой передачи. Входной (быстроходный) вал передает вращение через первую ступень зубчатых колес, которая взаимодействует со второй ступенью, соединенной с выходным (тихоходным) валом, изменяя частоту вращения и момент в зависимости от передаточного числа.

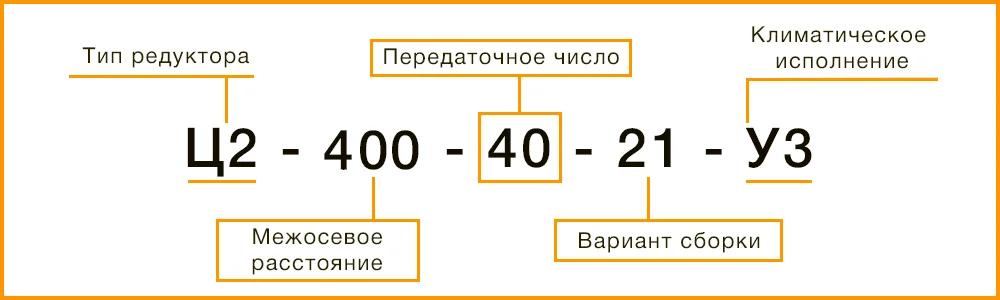

Расшифровка маркировки редуктора

Ц2 – тип редуктора (цилиндрический двухступенчатый).
400 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50).
21 – вариант сборки (может быть 11, 12, 21, 22).
У3 – климатическое исполнение.

Варианты сборки редуктора

Габаритные и присоединительные размеры

a_wс	a_wт	a_wб	A	A₁	B	H	H₁	h	h₁	L	L₁	L₂	L₃	L₄	L₅	d	n, шт
400	250	150	500	320	380	505	265	27	—	805	640	150	286	325	375	33	6

Характеристики

Наименование	Значение
Номинальное передаточное число	8;10;12,5;16;20;25;31,5;40;50
Номинальная радиальная нагрузка на тихоходном валу, Н	10000
Номинальный крутящий момент на тихоходном валу, Нм	3350
Масса, кг	315
КПД	0.96
Масло	Индустриальное 50 ГОСТ 1707-51 или Тракторное АК-15 ГОСТ 1862-63 или Компрессорное М ГОСТ 1861-54
Объем масла	12 литров
