Пульт ПУ7.1-01 переключения гидроконтуров (встраиваемый) CAN SAE J1939, IP67 автокранов Галичанин КС‑55713, Ивановец КС‑45717

ID: 489009

В наличии

Пульт ПУ7.1‑01 переключение гидроконтуров, Галичанин,Ивановец

Пульт ПУ7.1-01 переключения гидроконтуров (встраиваемый) CAN SAE J1939, IP67 автокранов Галичанин КС‑55713, Ивановец КС‑45717

ID: 489009

Арт: ПУ7.1-01

Органы управления: Переключатель, кнопка управления звуковым сигналом

Органы индикации: 4 световых индикатора

Последовательный интерфейс связи: CAN (SAE J1939)

Напряжение питание, В: от 10 до 32

Все характеристики PDF - файлы

Запчасти - Пульты и панели управления

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 19 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 489009

Арт: ПУ7.1-01

Органы управления: Переключатель, кнопка управления звуковым сигналом

Органы индикации: 4 световых индикатора

Последовательный интерфейс связи: CAN (SAE J1939)

Напряжение питание, В: от 10 до 32

Все характеристики PDF - файлы

от 19 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Пульт ПУ7.1-01 переключения гидроконтуров (встраиваемый) CAN SAE J1939, IP67 автокранов Галичанин КС‑55713, Ивановец КС‑45717

Запчасти - Пульты и панели управления

Описание

Характеристики

Документация

Гарантия

Подходит для спецтехники

Автокран — Галичанин КС‑55713, КС‑45719.
Автокран — Ивановец КС‑45717.

Пульт переключения гидроконтуров ПУ7.1‑01 — встраиваемый блок управления для строительно‑дорожной и подъёмно‑транспортной техники, в том числе автокранов Галичанин (КС‑55713, КС‑45719), Ивановец (КС‑45717). Устройство обеспечивает коммутацию гидроконтуров опор и стрелы, обработку сигналов постановки машины на опоры и фиксации стрелы в транспортном положении, а также формирование дискретных команд для подачи звукового сигнала, управления оборотами двигателя и его останова по сигналам от контроллера СБУК через CAN‑шину (протокол SAE J1939). Светодиодная индикация позволяет оператору визуально контролировать состояние рабочих контуров и корректность выполнения технологических операций.

Конструкция рассчитана на эксплуатацию в тяжёлых условиях: климатическое исполнение У1 по ГОСТ 15150, степень защиты IP67 по ГОСТ 14254, устойчивость к вибрационным нагрузкам до 50 м/с² (в диапазоне 50–200 Гц) и ударным — до 100 м/с². Питание осуществляется от сети постоянного тока 10–32 В через типовой разъём, упрощающий интеграцию в существующую проводку.

Устройство выполняет следующие функции:

формирование дискретных сигналов переключения рабочих контуров и подачи звукового сигнала;
формирование дополнительных дискретных сигналов повышения частоты вращения двигателя и останова двигателя по командам от контроллера СБУК по CAN-шине;
обработка и индикация сигналов установки машины на опоры и стрелы на транспортную стойку;
передача сигналов состояния органов управления контроллеру СБУК по CAN-шине;
светодиодная индикация состояния входов и выходов управления рабочими гидравлическими контурами.

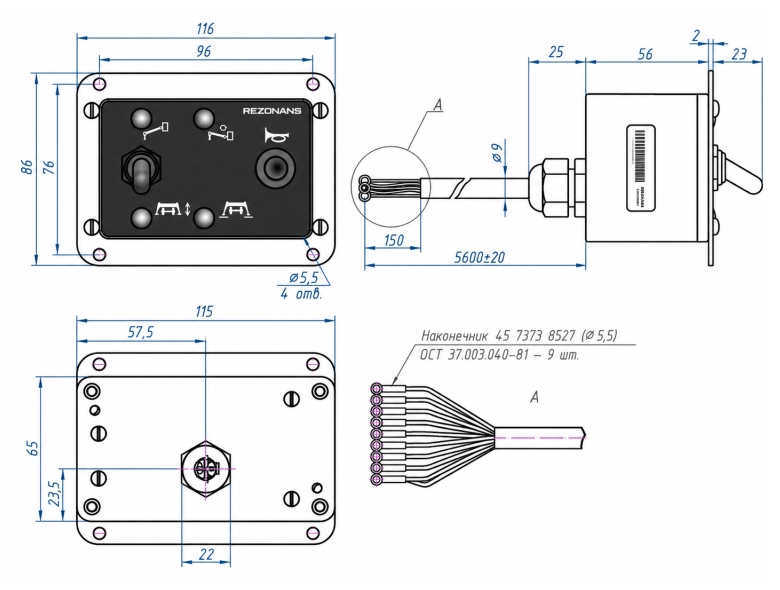

Габаритные и присоединительные размеры

Характеристики

Наименование	Значение
Органы управления	Переключатель, кнопка управления звуковым сигналом
Органы индикации	4 световых индикатора
Последовательный интерфейс связи	CAN (SAE J1939)
Напряжение питание, В	от 10 до 32
Электрическое соединение	Наконечник 45 7373 8527 (14 шт.)
Потребляемая мощность, Вт, не более	8
Диапазон температур, °С - рабочих	От минус 40 до +55
Диапазон температур, °С - предельных	От минус 50 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254	IP67
Допустимые вибрационные нагрузки - максимальное ускорение, м/с2	50
Допустимые вибрационные нагрузки - в диапазоне частот, Гц	От 50 до 200
Допустимые ударные нагрузки, м/с2, не более	100
Габаритные размеры, мм, не более	116×86×81
Масса, кг, не более	0.6

Пульт ПУ7.1-01 переключения гидроконтуров (встраиваемый) CAN SAE J1939, IP67 автокранов Галичанин КС‑55713, Ивановец КС‑45717 — тех. описание (PDF)
