Пульт управления ПУ6.1‑01 (встраиваемый) для Галичанин КС‑55713, Ивановец КС‑45717, CAN, IP67
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Подходит для спецтехники
- Автокран — Галичанин КС‑55713, КС‑45719.
- Автокран — Ивановец КС‑45717.
Пульт управления ПУ6.1‑01 — встраиваемый электронный блок для интеграции в системы управления строительно‑дорожной и подъёмно‑транспортной техникой, в том числе автокранами Галичанин (серии КС‑55713, КС‑45719) и Ивановец (серия КС‑45717), а также автогидроподъёмниками и другими машинами с CAN‑шиной. Устройство формирует пропорциональные и дискретные управляющие сигналы для исполнительных механизмов и выводит рабочие параметры на встроенный графический ЖК‑дисплей 133×64, сохраняющий читаемость при любой освещённости.
Передача команд и аварийных сигналов выполняется по интерфейсу CAN (SAE J1939), что обеспечивает совместимость с типовыми контроллерами систем безопасности и управления. Органы управления включают два джойстика и набор функциональных кнопок, в том числе аварийную кнопку разрыва цепи. Степень защиты IP67 и рабочий диапазон температур от −40 до +55 °C гарантируют устойчивую работу в тяжёлых условиях эксплуатации. Каждый экземпляр проходит полный выходной контроль с проверкой электрических параметров, герметичности корпуса и корректности отработки управляющих и аварийных режимов.
Основные особенности:
- встраиваемое исполнение;
- графический ЖК- дисплей с разрешением 133×64;
- CAN-интерфейс, соответствующий стандарту SAE J1939;
- аварийная кнопка для разрыва цепи управления.

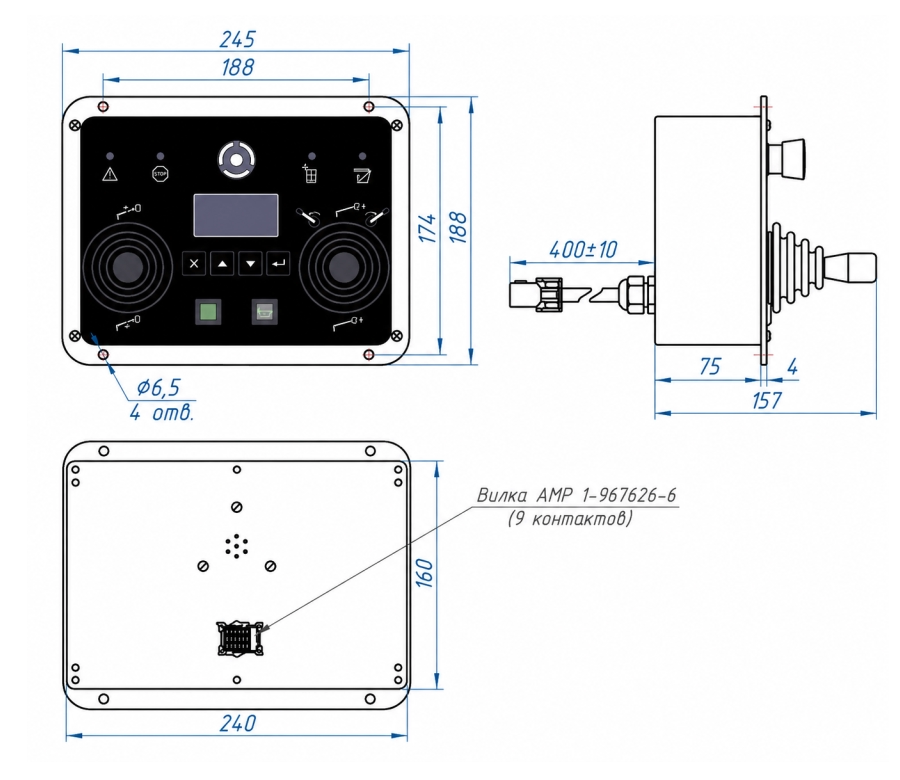

Габаритные и присоединительные размеры
Характеристики
| Наименование | Значение |
|---|---|
| Органы индикации | Графический ЖК-дисплей, 2 световых индикатора |
| Дисплей, размер видимой области, мм | 62×32 |
| Органы управления | 2 джойстика, функциональные кнопки, аварийная кнопка разрыва цепи |
| Питание | 10–32 В |
| Степень защиты | IP67 (ГОСТ 14254) |
| Диапазон температур | −40°C +55°C. |
| Механические воздействия | Вибрация до 50 м/с², удары до 100 м/с². |
| Разъём | AMP, 9 контактов |
| Габаритные размеры (без учета элементов крепления), мм, не более | 245×188×157 |
