Пульт управления ПУ7.1 контроль опор, управление гидроконтурами

Запчасти - Пульты и панели управления

Описание

Характеристики

Документация

Гарантия

Пульт управления ПУ7.1: контроль опор, управление гидроконтурами, взаимодействие с контроллером шасси — предназначен для мониторинга состояния опор и коммутации гидравлических контуров, управляющих опорами и стрелой.

Отдельная кнопка обеспечивает подачу внешнего звукового сигнала. Пульт применяется в составе электронных систем контроля и управления СБУК.

Основные особенности

встраиваемая конструкция — оптимальна для интеграции в штатную панель кабины;
CAN‑интерфейс по стандарту SAE J1939 — гарантирует устойчивую связь с узлами системы управления;
светодиодная индикация рабочих режимов — позволяет оперативно оценивать текущее состояние системы;
степень защиты IP67 — обеспечивает надёжную работу в условиях повышенной запылённости и влажности.

Функциональные возможности

формирование дискретных команд для переключения рабочих контуров и активации звукового сигнала;
генерация дополнительных дискретных сигналов для изменения частоты вращения двигателя и его останова по командам от контроллера СБУК через CAN‑шину;
обработка и визуализация сигналов о постановке машины на опоры и фиксации стрелы в транспортном положении;
передача данных о положении органов управления на контроллер СБУК по CAN‑шине;
светодиодное отображение состояния входов и выходов, задействованных в управлении гидравлическими контурами.

Характеристики

Наименование	Значение
Органы управления	Переключатель, кнопка управления звуковым сигналом
Органы индикации	4 световых индикатора
Интерфейсы связи	CAN (SAE-J1939)
Электрическое соединение	Вилка AMP Seal (14 контактов)
Переговорное устройство	Нет
Подключаемый носитель информации	SD карта
Потребляемая мощность, Вт, не более	8
Диапазон температур, °С рабочих	от минус 40 до плюс 55
Диапазон температур, °С предельных	от минус 50 до плюс 65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254	IP67
Допустимые вибрационные нагрузки: максимальное ускорение, м/с2	50
Допустимые вибрационные нагрузки: максимальное ускорение, м/с2	от 50 до 200
Допустимые ударные нагрузки, м/с2, не более	100

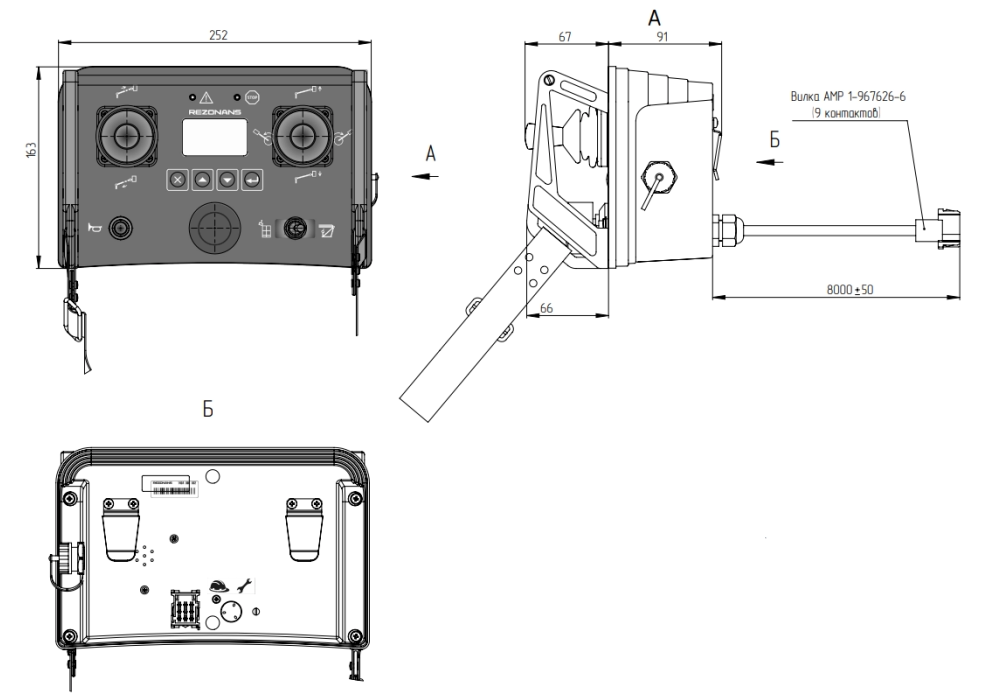

Габаритные размеры (без учета элементов крепления), мм, не более	120×86×71
Масса, кг, не более	0.6

Пульт управления ПУ7.1 контроль опор, управление гидроконтурами — тех. описание (PDF)
