Выключатели ВМ3 для ограничения высоты подъема крюка

Концевые выключатели для грузоподъёмных механизмов

Выключатели комплектуются контрольным грузом. В стандартной поставке контрольный груз рассчитан на диаметр грузового каната до 22 мм. По заказу контрольные грузы изготавливаются под другие диаметры каната. Возможна поставка концевых выключателей без контрольного груза, а также с другим усилием срабатывания.

Основные особенности

герметичная защита электронной части
широкий диапазон рабочих температур
бесконтактная электронная схема
работа в бортовых сетях с напряжением 12 и 24 В
светодиодный индикатор состояния выхода
защита от неправильной полярности питающего напряжения и коротких замыканий

Основные технические данные

Усилие срабатывания	от 10 до 26 Н
Диапазон рабочих напряжений	от 10 до 32 В
Максимальный ток нагрузки	250 мА
Падение напряжения на открытом ключе	не более 2,2 В
Потребляемый ток
при напряжении питания 16 В	не более 15 мА
при напряжении питания 32 В	не более 35 мА
Диапазон температур
Рабочих	от –40 до +55 °C
Предельных	от –50 до +65 °C
Степень защиты по ГОСТ 14254	IP54
Климатическое исполнение по ГОСТ 15150-69	У1
Допустимые вибрационные нагрузки
в диапазоне частот	не более 50 м/с²
максимальное ускорение	от 50 до 250 Гц
Допустимые ударные нагрузки	не более 100 м/с²
Габаритные размеры (без жгута)	не более 165×50×50 мм
Масса	не более 0,6 кг

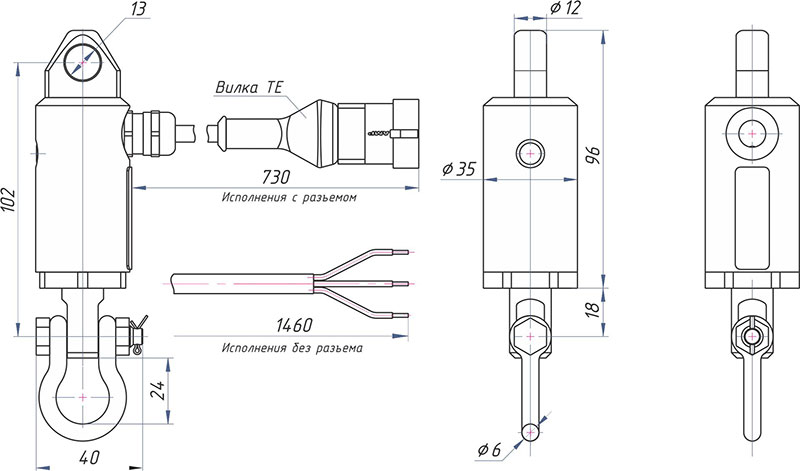

Габаритные и присоединительные размеры выключателей

Габаритные размеры концевых выключателей

Маркировка выключателей

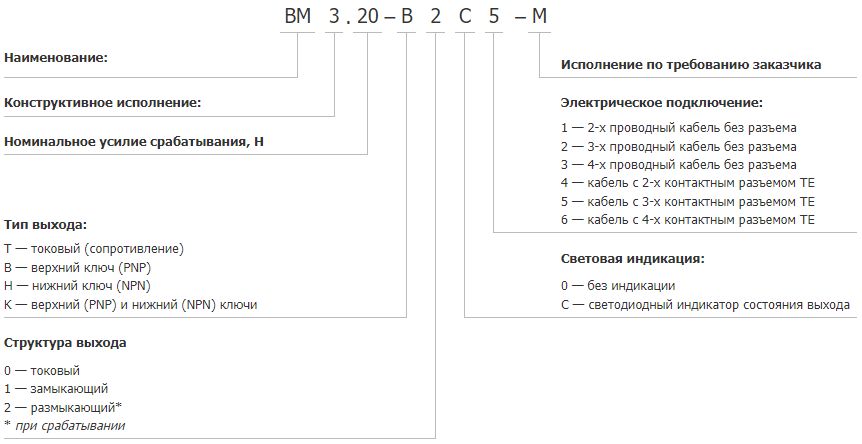

Расшифровка маркировки концевых выключателей

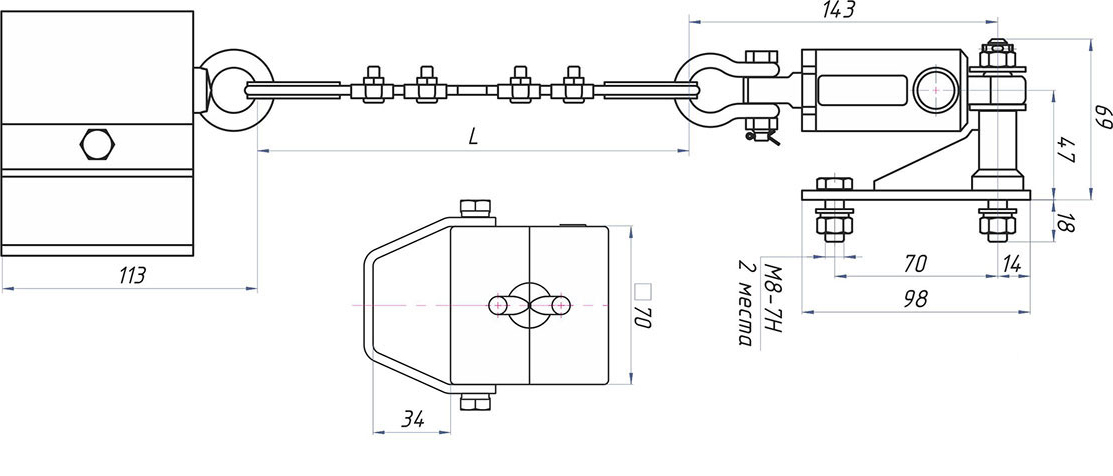

Схема установки и монтажа

Заказать на нашем сайте или вы можете отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 218-59-40
