Датчики угла наклона ДУГ5

Датчики ДУГ5 предназначены для точного измерения углов наклона рабочего оборудования строительно-дорожных машин относительно гравитационной вертикали. Они находят применение в системах защиты и управления для контроля положения стрелы грузоподъемного крана, измерения продольного и поперечного наклона платформы автолестниц, а также для обеспечения вертикальности рабочей мачты бурильно-крановых установок.

Основные особенности

модификации для измерения углов наклона относительно одной или двух осей
высокая стойкость к воздействию вибраций, ударов и температур
аналоговые и цифровые интерфейсы передачи данных
герметичное исполнение

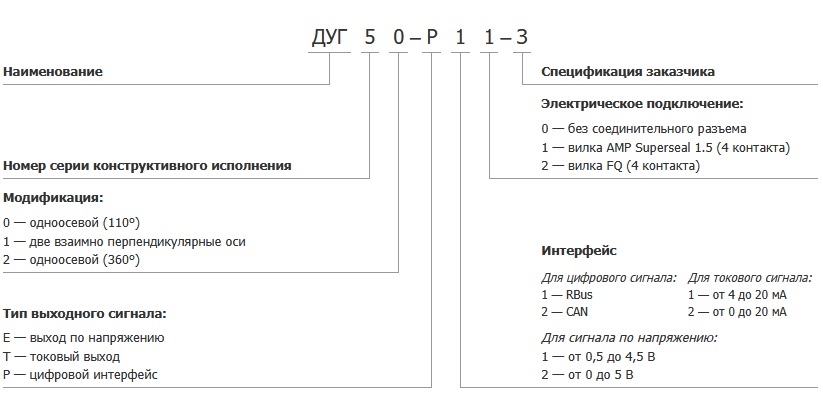

Обозначение исполнений

Основные технические характеристики

Номинальное напряжение питания	12/24 В
Диапазон питающего напряжения	от 10 до 32 В
Выходные сигналы
2-P1Х, 0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ	Цифровой RBus
0-Е1Х,1-Е1Х, 0-Е1Х-03, 1-Е1Х-03	от 0,5 до 4,5 В
0-Е3Х, 1-Е3Х	от 0,5 до 9,5 В
Диапазоны измерения
2-P1Х	360°
0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ, 0-Р1Х, 1-Р1Х	±55°
0-Е1Х-03, 1-Е1Х-03	±15°
0-Е3Х, 1-Е3Х	±55°
Точность измерений
2-P1Х, 0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ	±0,5°
0-Е1Х,1-Е1Х, 0-Е1Х-03, 1-Е1Х-03	±33 мВ
0-Е3Х, 1-Е3Х	±70 мВ
Режим работы по ГОСТ Р 52230-2004	Продолжительный S1
Температурные характеристики
Рабочий диапазон	от -40 до +55 °C
Предельные температуры	от -50 до +65 °C
Вибрационная стойкость
Максимальное ускорение	до 50 м/с²
Частотный диапазон	50-250 Гц
Ударная стойкость	до 100 м/с²
Потребляемая мощность	≤ 1,4 Вт

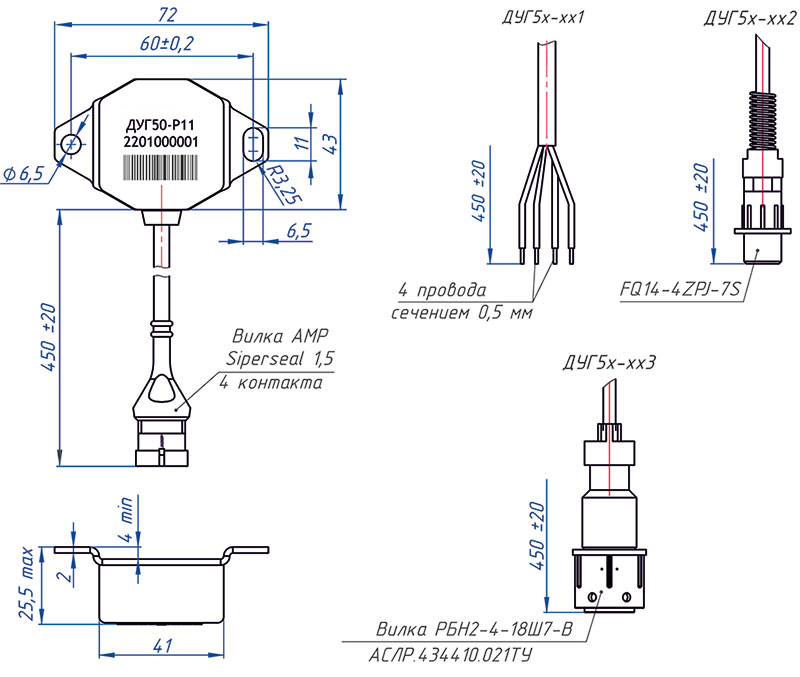

Габаритные и установочные размеры
