Гидрораспределитель Q130/2E 100020111500301 - подробная информация
Подходит для спецтехники
- Автокран Галичанин — КС-55713, КС-45719, КС-35719
- Автокран Ивановец — КС-55713, КС-45719, КС-35719
- Автокран Челябинец — КС-55713, КС-45719, КС-35719
- Автокран Машека — КС-55713, КС-45719, КС-35719
- Автокран Клинцы — КС-55713, КС-55729
Гидрораспределитель Galtech Q130/2E (артикул 100020111500301) — секционный золотниковый распределитель для автокранов. Конструкция объединяет две рабочие секции, входную секцию со встроенным регулируемым предохранительным клапаном непрямого действия (диапазон настройки 250–300 бар) и электромагнитным клапаном дистанционной разгрузки, а также сливную секцию.
Чугунный корпус с антикоррозионным покрытием рассчитан на тяжёлые условия эксплуатации: вибрации, перепады температур и интенсивные нагрузки. Номинальный расход — 130 л/мин (максимально до 150 л/мин). Рабочее давление в напорной и рабочих линиях (P/A/B) — до 370 бар, в сливной линии (T) — до 25 бар. Внутренние утечки в нейтрали (A/B→T) при 150 бар — не более 25 см³/мин, что подтверждает высокую герметичность узла.
Управление — ручное рычажное (через тяги, исполнение M1). Конфигурация золотников (111, 500 либо 103/111 с регенерацией или специальной нейтралью) оптимизирована для управления грузовой лебёдкой и операциями со стрелой: обеспечивает плавный подъём/опускание и фиксацию в нужном положении. Схема открытого центра с последовательно‑параллельным соединением позволяет одновременно задействовать несколько контуров без потери производительности.
Распределитель рассчитан на работу с минеральными гидравлическими маслами вязкостью 10–400 мм²/с. Требуемая чистота рабочей жидкости по ISO 4406 — не хуже 19/16/13 (рекомендуется 18/15/12); оптимальная тонкость фильтрации — 25 мкм. Условный проход — 20–25 мм. Варианты исполнения портов: BSP либо метрические SAE. Масса устройства — 15–18 кг.
Модель применяется на автокранах Галичанин (КС‑55713, КС‑45719, КС‑35719), Клинцы (КС‑55713, КС‑55729), Ивановец, Челябинец, Машека для управления грузовой лебёдкой (подъём/опускание груза) и операциями подъёма/опускания стрелы.

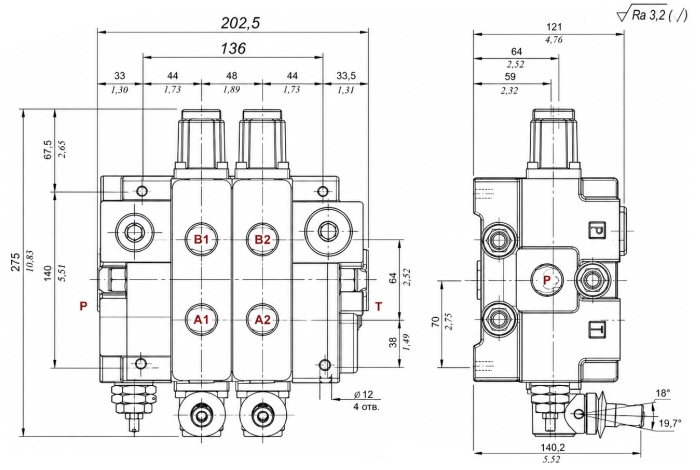

Габаритные размеры гидрораспределителя Galtech Q130/2E

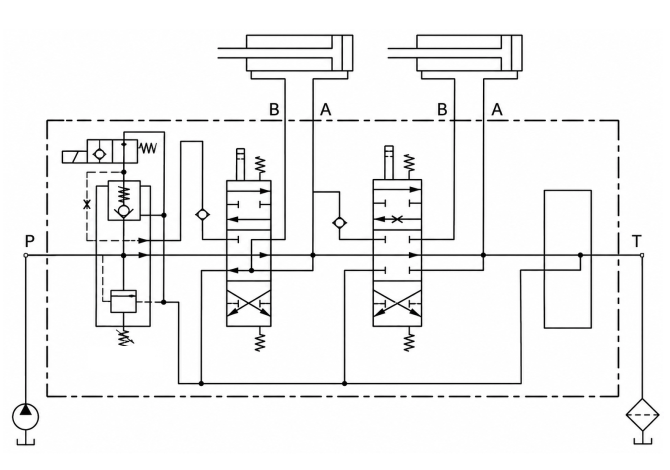

Обозначение на принципиальной гидравлической схеме
Характеристики
| Наименование | Значение |
|---|---|
| Производитель | Galtech |
| Схема | Q130/2E |
| Количество секций | 100020111500301 |
| Максимальное рабочее давление, бар | 2 |
| Номинальный расход, л./мин | 375 |
| Максимальный расход, л./мин | 130 |
| Вязкость | 10 ÷ 400 |
| Гидравлическая жидкость | Минеральное масло |
| Рекомендуемая фильтрация | 26/23μm ISO DIS 4406 |
| Рекомендуемая температура масла | 30° ÷ 60°C |
| Диапазон температуры масла | 30° ÷ 80°C |
| Масс, кг | 10.60 |
