Гидрораспределаитель SD16/4 4 секции для гидравлических систем
Гидрораспределитель SD16/4 115400062 Galtech — четырехсекционный секционный гидрораспределитель для управления основными гидравлическими операциями автокрана. Распределитель предназначен для направления, пуска, остановки и регулирования потока рабочей жидкости к гидроцилиндрам и гидромоторам.
Модель SD16/4 с каталожным номером 115400062 применяется в гидравлических системах автокранов и относится к распределителям основных операций. В зависимости от исполнения автокрана секции распределителя используются для управления отдельными рабочими механизмами, включая операции подъема, поворота, выдвижения стрелы и грузовой лебедки.
Гидрораспределитель SD16/4 имеет четыре рабочие секции. Для данного исполнения характерен максимальный расход рабочей жидкости до 160 л/мин и максимальное рабочее давление до 250 бар.

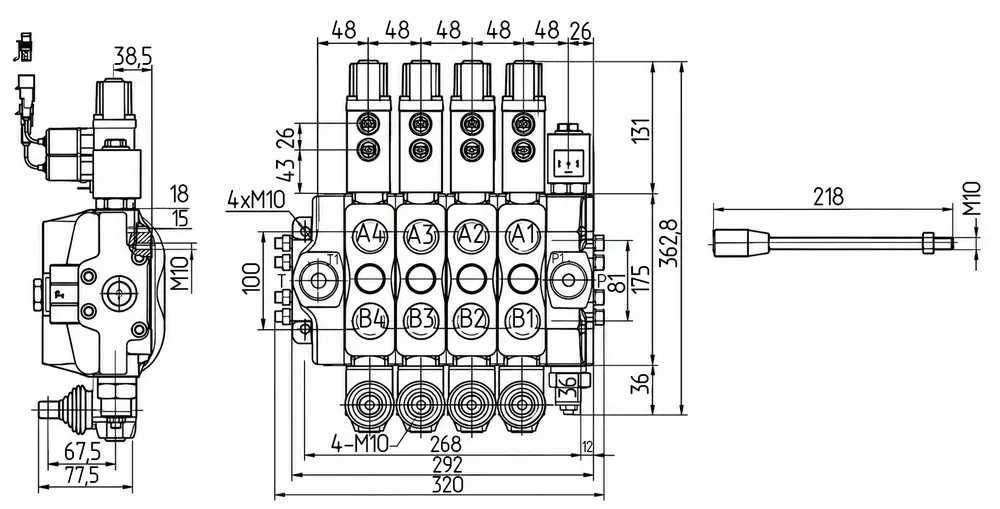

Габаритные и присоединительные размеры
SD16/4 представляет собой секционный гидрораспределитель, состоящий из нескольких соединенных секций. Четыре рабочие секции предназначены для управления отдельными гидравлическими функциями автокрана. Конструкция позволяет сформировать распределитель в соответствии с гидравлической схемой конкретной машины.
Каждая рабочая секция управляет соответствующим потоком рабочей жидкости. Золотники имеют рабочее и нейтральное положения, а конкретная схема работы секции определяется ее конструкцией и гидравлической схемой автокрана.

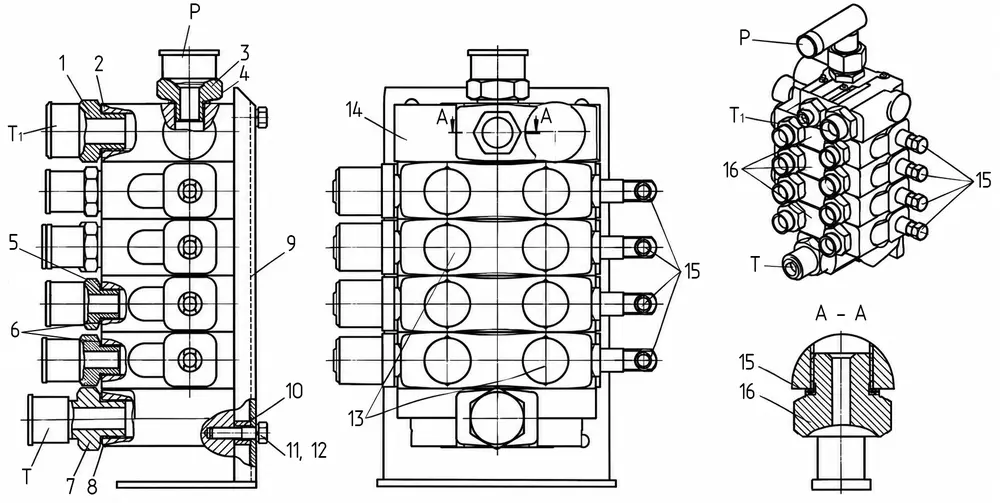

Составные части гидрораспределителя SD16/14
1, 3, 5, 7, 13, 16 - штуцера; 2, 4, 6, 8, 15 - кольца уплотнительные; 9 - кронштейн; 10 - бобышка; 11 - болт; 12 - шайба; 14 - гидрораспределитель; 15 - золотники рабочих секций; 16 - рабочие секции.

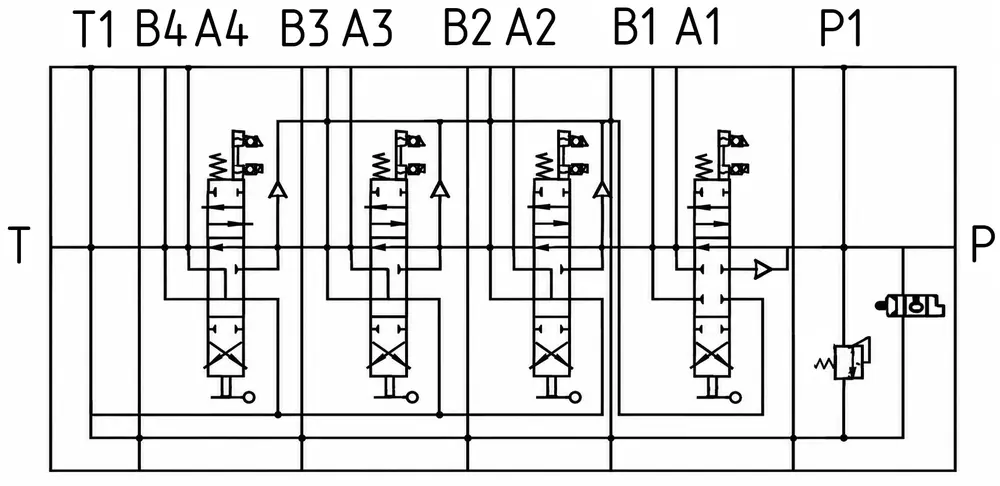

Гидравлическая схема
Характеристики
| Наименование | Значение |
|---|---|
| Макс. рабочее давление, бар | 315 |
| Пропускная способность, л/мин | 140 |
| Кол-во зотников | 4 |
| Максимальное давление в порту, бар | 25 |
| Температура рабочей жидкости, °C | от -40°C до +80°C |
| Вязкость гидравлической жидкости, мм | 12-3000 |
| Масса, кг | 30.9 |
