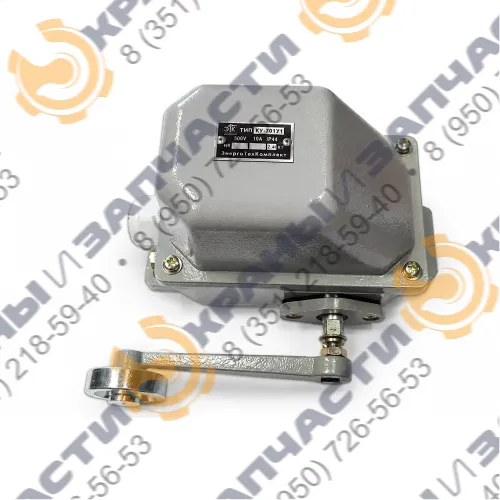

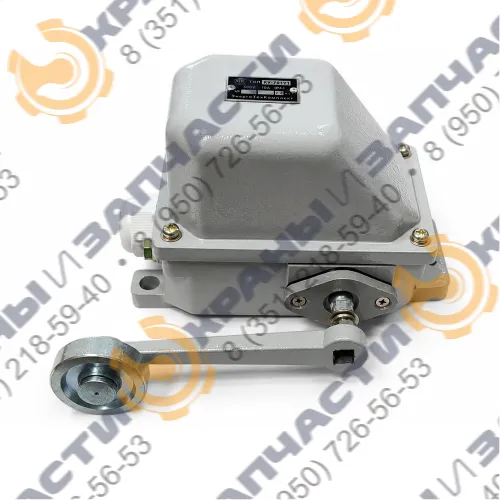

Выключатель автоматический концевой КУ-701 хода крана, грузовой тележки
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Подробная информация Выключатель КУ
Подходит для спецтехники
- Грузоподъёмная техника — КУ-701
Конечные выключатели КУ 701 применяются для коммутации цепей управления в крановых электроприводах и различных механизмах. Их также называют концевыми, путевыми или рычажными — эти наименования не влияют на функциональное назначение устройств.

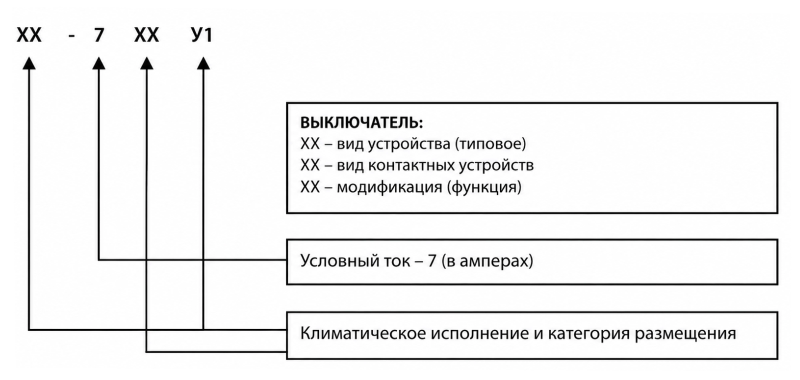

Структура условного обозначения
Основная задача выключателей — защищать механизмы от выхода за предельные положения. Такая защита обязательна для всех механизмов подъёма, а также для механизмов передвижения башенных, портальных и козловых кранов. В случае мостовых, подвесных и поворотных кранов установка конечных выключателей в механизмах передвижения требуется при номинальных скоростях свыше 0,5 м/с.
Выключатели КУ 701 рассчитаны на работу в повторно‑кратковременном режиме и могут эксплуатироваться как на постоянном, так и на переменном токе. Устройство включает две независимые электрические цепи. В основе конструкции серии КУ 700 — контактный узел с двумя элементами мостикового типа: их срабатывание обеспечивается кулачковым барабаном, шайбы которого пользователь может перестроить для любой таблицы замыканий в пределах рабочих положений 1‑0‑1.
КУ 701 оснащён рычажным приводом с самовозвратом в нулевое положение и чаще всего используется как ограничитель горизонтального перемещения. Корпус основания и крышки выполнен из силумина, сальник — из латуни. Рычаги моделей КУ 701 и КУ 704 допускается устанавливать на валу с шагом в 90°.
Для ограничения движения крюка в двух направлениях применяют выключатель, жёстко связанный с редуктором или барабаном механизма подъёма. В конструкции предусмотрен встроенный червячный редуктор с передаточным числом 1:50 — он передаёт вращение на кулачковый вал, где размещены включающие и отключающие кулачки контактных элементов. Размыкание или замыкание контактов происходит мгновенно в момент освобождения защёлки отключающим кулачком, а момент отключения можно отрегулировать путём установки этого кулачка в нужное положение.

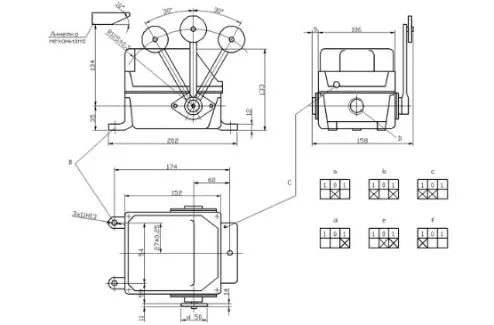

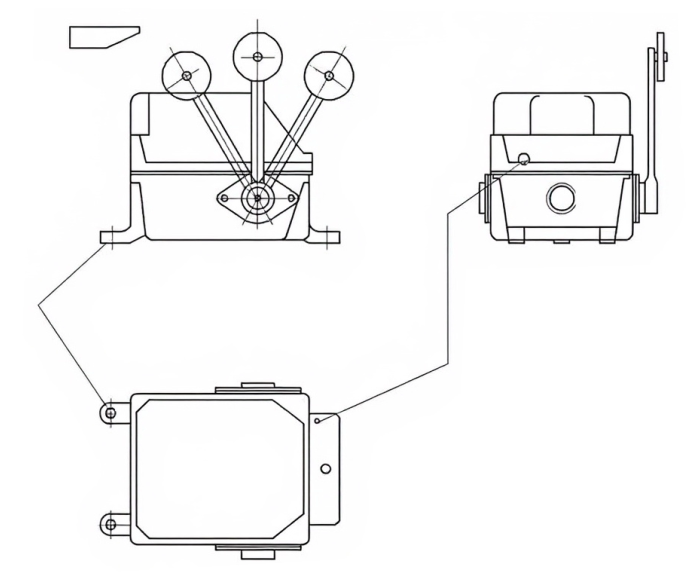

Чертеж КУ-701
Характеристики
| Наименование | Значение |
|---|---|
| Тип привода | Рычаг с роликом |
| Фиксация | Самовозврат рычага |
| Количество возможных положений рычага | 3 |
| Количество устойчивых положений рычага | 1 (нулевое) |
| Число электрических цепей | 2 |
| Сила тока продолжительного режима, А | 10 |
| Переменный, напряжение до 500 В | 50 |
| Постоянный, напряжение 110, 220, 440В | 25 |
| Переменный, напряжение до 500 В | 10 |
| Постоянный, напряжение 110, 220, 440В | 2.5/1.5/0.5 |
| Частота включений в час, до | 600 |
| Раствор контактов, мм | 9 (+2/-1) |
| Предельная скорость привода, м/мин | 150 |
| Вес, кг | 2.7 |
