Муфта МЗ-11 зубчатая m-8 z-48
по чертежам заказчика
широкая база чертежей в наличии
Подходит для спецтехники
- Грузоподъёмное оборудование

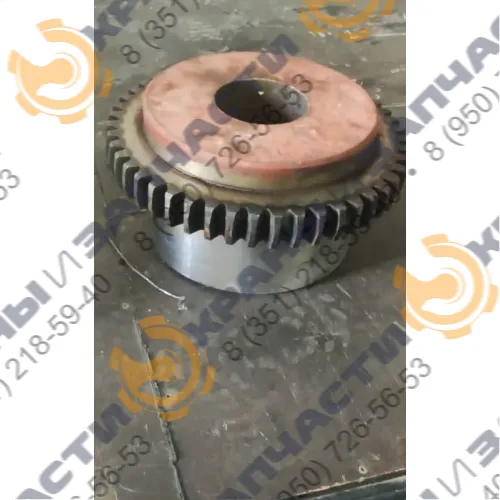

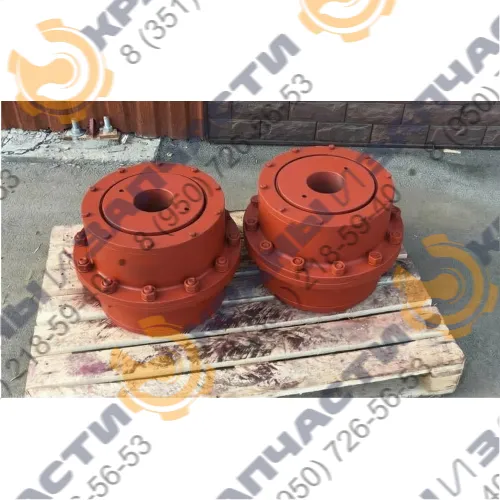

Зубчатая муфта МЗ-11 предназначена для передачи крутящего момента между валами в приводных механизмах, соответствующая ГОСТ 5006-55.
Конструкция включает две закалённые зубчатые втулки и обоймы, соединённые болтами, без шпоночного паза, цилиндрические отверстия диаметром 120 мм, с числом зубьев z=48, модулем зуба m=8, что обеспечивает общий диаметр 545 мм. Муфта соединяет валы до 220 мм и передает до 71 000 Нм при скорости до 1250 об/мин. Перед использованием залить смазку, меняющуюся через 4000 часов. Монтаж — горячая посадка с натягом и шпоночным пазом для надежности.

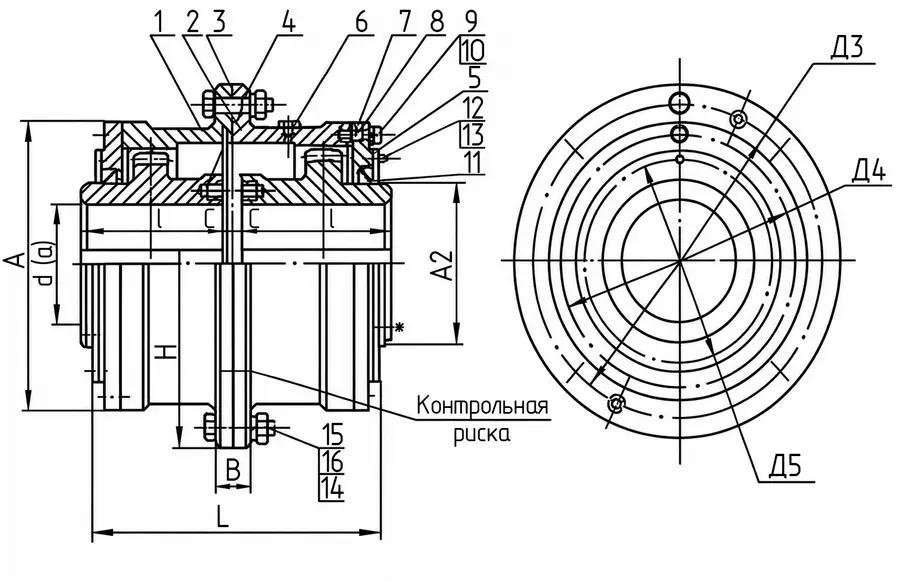

Зубчатая муфта МЗ-11 чертёж:
| № Муфты | Крутящий Момент | Число оборотов в минуту |
Размеры, мм |
Болты |
Масса, кг |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | Д | Д1 | Д2 | Д3 | Д4 | Д5 | L | E | B | C | Поз.9 | Поз. 12 | Поз. 15 | |||||||
| 11 | 7100 | 750 | 140 | 450 | 645 | 300 | 495 | 425 | 355 | 392 | 200 | 60 | 5 | Кол | р-р | Кол. | р- р | Кол. | р-р | 138 |
| 12 | 10000 | 665 | 160 | 479 | 590 | 340 | 540 | 492 | 400 | 472 | 240 | 60 | 5 |
24 |
М12* 30 |
20 | - | 12 |
М24* 95 |
175 |
| 28 | 20 | - | 14 | |||||||||||||||||
Характеристики
| Наименование | Значение |
|---|---|
| Общий диаметр ГОСТ 5006-55 | 545 мм |
| Общая длина | 412 мм |
| Количество болтов | М24 х 12шт |
| Расточка втулок | от 120 до 220 мм |
| Вес без упаковки | 376 кг |
| Предварительная расточка втулок | 120 мм |
| Крутящий момент | 71 000 Hм |
| Обозначение по ГОСТ 50856-96 | Муфта М3 1-71000 |
| Скорость вращения | 1250 об/мин |
| Климатическое исп. | У2 |
| Модуль зуба | 8 |
| Количество зубьев | 48 |
