Муфта зубчатая МЗ-15 784х200/360х645
по чертежам заказчика
широкая база чертежей в наличии
Муфта зубчатая МЗ-15
Муфта зубчатая МЗ-15 собрана из двух зубчатых втулок и двух полумуфт, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую по зубья и цилиндрические отверстия. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-15 может соединять валы с диаметром 800 мм, крутящим моментом 250 000 Нм и скоростью вращения 430 об/мин.

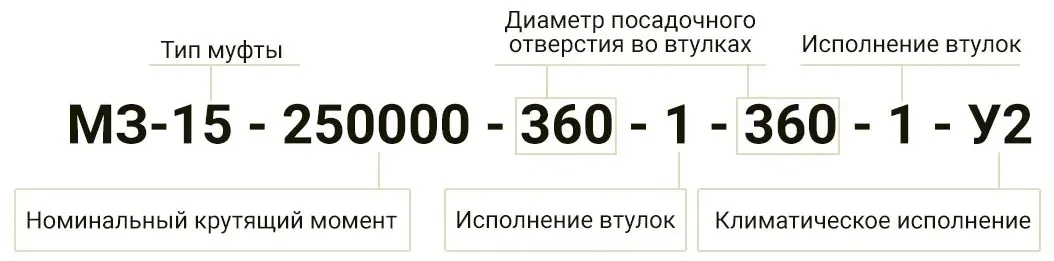

Расшифровка условного обозначения МЗ-15
Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.
Габаритные размеры
| Параметр | d | D | D1 | D2 | L | l | c | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|
| Значение | 360 | 780 | 660 | 480 | 647 | 320 | 7.5 | M36 | M10 |
Характеристики
| Наименование | Значение |
|---|---|
| Номинальный крутящий момент, Нм | 250000 |
| Максимальная частота вращения, об/мин | 800 |
| Диаметр вала, мм | 360 |
| Маховый момент, кг*м2 | 325 |
| Количество зубьев | 58 |
| Длина, мм | 647 |
| Внешний диаметр муфты, мм | 780 |
| Масса, кг | 1288 |
| Обозначение по ГОСТ | 1-250000-1-У2 |
