Муфта зубчатая МЗ-14 734х180/320х571

ID: 404357
Муфта зубчатая МЗ-14
Муфта зубчатая МЗ-14

Муфта зубчатая МЗ-14 734х180/320х571

ID: 404357
Арт: МЗ-14
Арт: МЗ-14
Номинальный крутящий момент Нм: 6300
Максимальная частота вращения, об/мин: 3350
Диаметр вала, мм: 75
Маховый момент, кг*м2: 0,85
Запчасти - Изготовление муфт зубчатых
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 255 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Муфта зубчатая МЗ-14

Муфта зубчатая МЗ-14 собрана из двух зубчатых втулок и двух обойм, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую по зубья и цилиндрические отверстия. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-14 может соединять валы с диаметром 75 мм, крутящим моментом 6300 Нм и скоростью вращения 3350 об/мин.

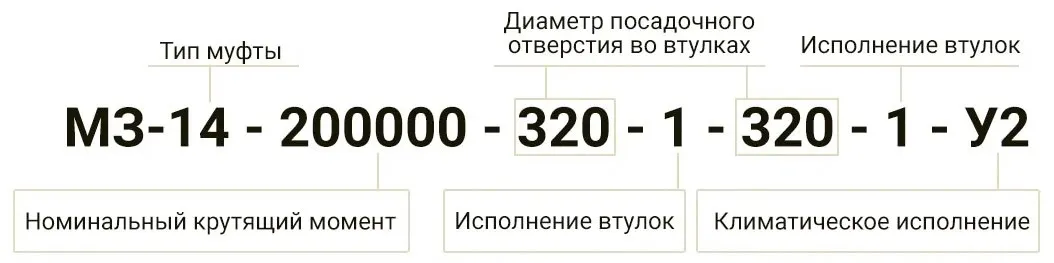

Расшифровка условного обозначения МЗ-14

Муфта зубчатая - маркировка

Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.

Габаритные размеры

Муфта зубчатая МЗ-14 - габаритные размеры
Параметр d D D1 D2 L l c M1 M2
Значение 320 730 610 420 567 280 7.5 M36 M10

Характеристики

Наименование Значение
Номинальный крутящий момент Нм 6300
Максимальная частота вращения, об/мин 3350
Диаметр вала, мм 75
Маховый момент, кг*м2 0,85
Количество зубьев 40
Длина, мм 215
Внешний диаметр муфты, мм 250
Масса, кг 41
Обозначение по ГОСТ 1-2500-1-У2
