Муфта зубчатая МЗ-13 68х160/280х521

ID: 404356
Муфта зубчатая МЗ-13
Муфта зубчатая МЗ-13

Муфта зубчатая МЗ-13 68х160/280х521

ID: 404356
Арт: МЗ-13
Арт: МЗ-13
Номинальный крутящий момент Нм: 150000
Максимальная частота вращения, об/мин: 1000
Диаметр вала, мм: 280
Маховый момент, кг*м2: 160
Запчасти - Изготовление муфт зубчатых
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 460 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Муфта зубчатая МЗ-13

Муфта зубчатая МЗ-13 собрана из двух зубчатых втулок и двух полумуфт, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-13 может соединять валы с диаметром 280 мм, крутящим моментом 150 000 Нм и скоростью вращения 1000 об/мин.

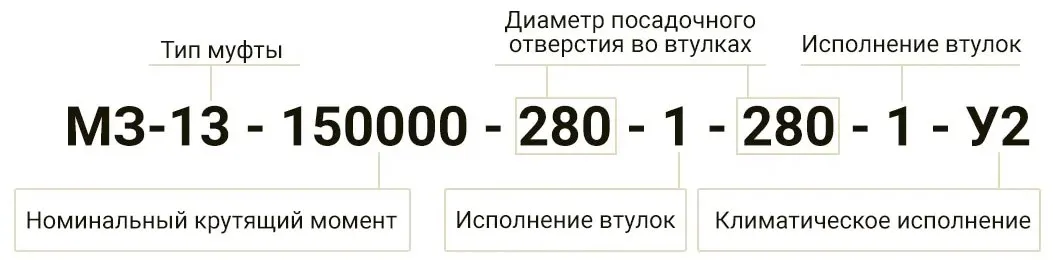

Расшифровка условного обозначения МЗ-13

Муфта зубчатая - маркировка

Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.

Габаритные размеры

Муфта зубчатая МЗ-13 - габаритные размеры
Параметр d D D1 D2 L l c M1 M2
Значение 280 680 555 385 529 260 7.5 M30 M8

Характеристики

Наименование Значение
Номинальный крутящий момент Нм 150000
Максимальная частота вращения, об/мин 1000
Диаметр вала, мм 280
Маховый момент, кг*м2 160
Количество зубьев 48
Длина, мм 530
Внешний диаметр муфты, мм 680
Масса, кг 739
Обозначение по ГОСТ 1-150000-1-У2
