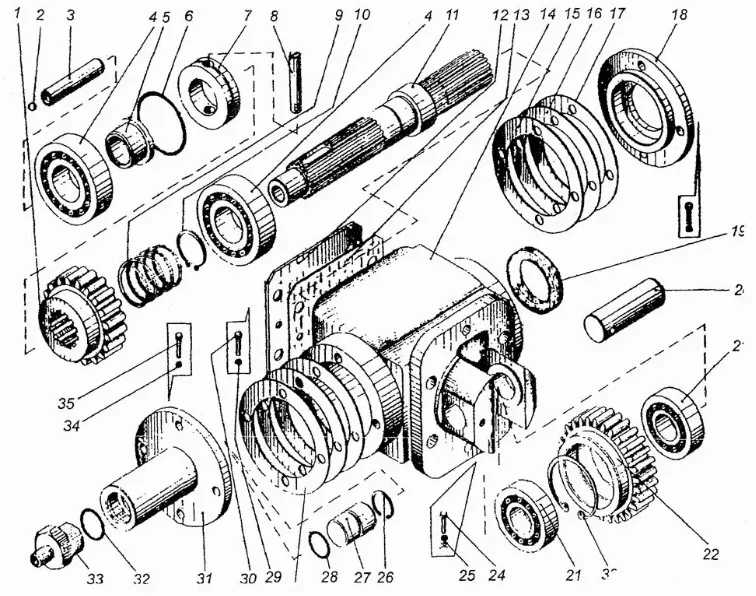

- 1, 22 — колесо зубчатое КС-3577-2.14.106, КС-3577-2.14.112
- 2 — шарик
- 3 — толкатель
- 4, 21 — подшипник
- 5, 7 — втулка
- 6, 32 — кольцо
- 8 — штифт
- 9 — пружина
- 10, 23, 26, 28 — кольцо
- 11 — вал КС-3577-2.14.103-1
- 12, 31 — крышка КС-3577-2.14.108
- 13, 15, 16, 17 — прокладка
- 14 — корпус
- 19 — манжета
- 20 — ось
- 24, 30, 35 — болт
- 25, 29, 34 — шайба
- 27 — поршень КС-3577-2.14.125
- 33 — штуцер КС-3577-2.14.126
Коробка отбора мощности КОМ МАЗ КС-3577-2.14.100, КС-3577-2.14.100-1 автокрана Ивановец КС-3577
ID: 391878
В наличии
×
❮
![]()
❯
Коробка отбора мощности КОМ МАЗ КС-3577-2.14.100, КС-3577-2.14.100-1 автокрана Ивановец КС-3577
ID: 391878
Арт:
КС-3577-2.14.100
КС-3577-2.14.100-1
Арт:
КС-3577-2.14.100
КС-3577-2.14.100-1
Место установки:
Правый боковой люк
Количество зубьев:
26
Вес:
12 кг
Насос:
левого вращения
Изготовление
по чертежам заказчика
широкая база чертежей в наличии
Появились вопросы о товаре?
ID: 391878
Арт:
КС-3577-2.14.100КС-3577-2.14.100-1
Арт:
КС-3577-2.14.100КС-3577-2.14.100-1
Место установки:
Правый боковой люк
Количество зубьев:
26
Вес:
12 кг
Насос:
левого вращения
×
❮
![]()
❯
Появились вопросы о товаре?
Изготовление
по чертежам заказчика
широкая база чертежей в наличии
Коробка отбора мощности КОМ МАЗ КС-3577-2.14.100, КС-3577-2.14.100-1 автокрана Ивановец КС-3577
Запчасти - КОМ МАЗ
Коробка отбора мощности КОМ МАЗ КС-3577-2.14.100 - подробная информация
Коробка отбора мощности КС-3577-2.14.100-1 — это устройство с пневматическим управлением, весом 12 кг, предназначенное для передачи крутящего момента от двигателя к дополнительному оборудованию автокрана «Ивановец» КС-3577. Легкая конструкция облегчает установку и обслуживание, обеспечивая надежную работу гидропривода.
Крановая установка «Ивановец» оснащена гидроприводом, работающим от двух насосов, которые приводятся в действие через КОМ КС-3577-2.14.100-1. Это позволяет совмещать рабочие процессы крана и обеспечивает плавное управление механизмами подъема и поворота.
Основная задача коробки отбора мощности — эффективная передача крутящего момента от двигателя автомобиля к гидравлическим системам спецтехники, установленной на шасси МАЗ.
Преимущества коробки КС-3577-2.14.100-1
- Длительный срок службы благодаря легкой конструкции (12 кг)
- Минимальное влияние на расход топлива двигателя
- Простота в управлении и обслуживании
- Высокая надежность в эксплуатации
Конструкция
Вал коробки установлен внутри корпуса на подшипниках, а ведущий зубчатый диск (26 зубьев) размещен на оси. Пневмоцилиндр состоит из корпуса, поршня с уплотнительным кольцом и крышки, обеспечивая надежное управление включением механизма.
Принцип работы
При активации коробки отбора мощности КС-3577-2.14.100-1 шестерня ведущего вала входит в зацепление с ведомой шестерней КПП и блоком шестерен заднего хода коробки передач. Сжатый воздух из пневмоцилиндра давит на пружину, заставляя шток перемещать шестерни, которые передают вращение на вал и далее на привод исполнительных механизмов крана. Вал КОМ и коленчатый вал двигателя вращаются в одном направлении.
Особенности
Одноступенчатая коробка отбора мощности устанавливается с правой стороны коробки передач автомобилей МАЗ и управляется из кабины водителя через пневматическую систему. Присоединительные размеры соответствуют стандарту UNI, что обеспечивает совместимость с гидронасосами через шлицевой вал и унифицированный фланец. КОМ включается только при неподвижном шасси или без переключения передач, не влияя на движение автомобиля. Устройство отличается высокой надежностью и устойчивостью к нагрузкам в условиях интенсивной эксплуатации.
Характеристики
| Наименование | Значение |
|---|---|
| Место установки | Правый боковой люк |
| Количество зубьев | 26 |
| Вес | 12 кг |
| Насос | левого вращения |
