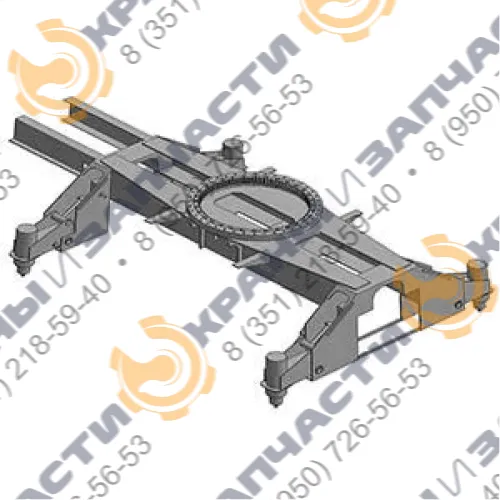

Рама поворотная КС-55727.51.00.000-2 автокрана Машека КС-55727-7-12
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Рама поворотная КС-55727.51.00.000-2 автокрана Машека КС-55727-7-12 - подробная информация
Подходит для спецтехники
- Автокран Машека — КС-55727-7-12
Рама поворотная КС-55727.51.00.000-2 — это основной несущий элемент автокрана Машека КС-55727-7-12, предназначенный для установки и функционирования навесного оборудования, включая телескопическую стрелу, грузовую лебедку, гидроцилиндры и кабину машиниста. Она обеспечивает передачу нагрузок от крановой установки на опорно-поворотное устройство (ОПУ) и нижнюю раму, а также вращение поворотной части крана на 360°. Рама рассчитана на высокие нагрузки, возникающие при погрузочно-разгрузочных и строительно-монтажных работах с грузами до 25 тонн.
Конструктивные особенности
Рама поворотная КС-55727.51.00.000-2 обладает следующими характеристиками:
- Конструкция: сварная, из высокопрочной стали (например, 09Г2С по ГОСТ 19281-2014), с ребрами жесткости для устойчивости к нагрузкам;
- Крепежные элементы: высокопрочные болты класса 10.9 (ГОСТ Р ИСО 898-1-2011) для соединения с ОПУ (например, ОП-1451.2.1.8.3 РУ1) и навесным оборудованием;
- Монтажные площадки: для установки телескопической стрелы, гидроцилиндра подъема стрелы, грузовой лебедки, кабины машиниста и противовеса;
- Система смазки: пресс-масленки для подачи смазки (например, Литол-24 по ГОСТ 21150-87) в зоны трения ОПУ;
- Покрытие: антикоррозийное, устойчивое к воздействию влаги, пыли и агрессивных сред;
- Дополнительно: кронштейны для крепления запасного колеса и стойки поддержки стрелы в транспортном положении.
Рама спроектирована для работы с четырехсекционной телескопической стрелой длиной 10,08–28,08 м, обеспечивая компактность при транспортировке и широкий рабочий диапазон.
Принцип работы
Рама поворотная КС-55727.51.00.000-2 выполняет следующие функции:
- Крепление оборудования: обеспечивает надежное соединение стрелы, лебедки, гидроцилиндров и кабины с поворотной частью крана;
- Передача нагрузок: распределяет вертикальные, горизонтальные и опрокидывающие моменты (до 80 т·м) на ОПУ и нижнюю раму;
- Вращение: через ОПУ (например, роликовое однорядное ОП-1451) и механизм поворота (с гидромотором) обеспечивает вращение крановой установки со скоростью до 2,5 об/мин;
- Устойчивость: поддерживает баланс крана при работе с грузами до 25 т и вылете стрелы до 20 м.
Рама работает в связке с гидросистемой (аксиально-поршневой насос, гидромоторы, гидроцилиндры), обеспечивая точное позиционирование и безопасность при выполнении операций.
Установка
Установка рамы поворотной КС-55727.51.00.000-2 выполняется следующим образом:
- Подготовьте посадочную поверхность на ОПУ (например, ОП-1451), очистив ее от грязи и коррозии (допустимая неплоскостность — не более 0,2 мм);
- Установите раму на ОПУ, совместив крепежные отверстия (40 отверстий для болтов М20–М24);
- Закрепите раму высокопрочными болтами класса 10.9, затягивая их в крестообразном порядке (момент затяжки 600–800 Н·м);
- Подсоедините гидравлические и электрические линии к механизмам (лебедка, гидроцилиндр, кабина);
- Установите телескопическую стрелу, грузовую лебедку, кабину и противовес, обеспечив надежное крепление;
- Заполните пресс-масленки смазкой;
- Проверьте плавность вращения платформы и отсутствие люфта (допустимый зазор — не более 0,3 мм).
Монтаж требует подъемного оборудования и динамометрического ключа для точной затяжки болтов.
Характеристики
| Наименование | Значение |
|---|---|
| Материал | сталь 09Г2С (ГОСТ 19281-2014) |
| Максимальный грузовой момент, т·м | 80 |
| Грузоподъемность крана, т | до 25 |
| Масса, кг | 1000–1200 |
