Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец МКТ-20, МКТ-25, МКТ-30, МКТ-40, МКТ-50

ID: 403566
В наличии
Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец
Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец

Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец МКТ-20, МКТ-25, МКТ-30, МКТ-40, МКТ-50

ID: 403566
Арт: МКТ-25.1065.33.00.07
Арт: МКТ-25.1065.33.00.07
Запчасти - Грузовые лебедки автокрана Ульяновец
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
Цена по запросу
Появились вопросы о товаре?
Консультация специалиста
ID: 403566
Арт: МКТ-25.1065.33.00.07
Арт: МКТ-25.1065.33.00.07
Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец
Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец
Цена по запросу
Появились вопросы о товаре?
Консультация специалиста
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец МКТ-20, МКТ-25, МКТ-30, МКТ-40, МКТ-50

Запчасти - Грузовые лебедки автокрана Ульяновец
Описание
Характеристики
Гарантия

Кронштейн МКТ-25.1065.33.40.00 представляет собой консольный опорный элемент, который обеспечивает надежную фиксацию гидравлического мотора лебедки. Благодаря чему повышается эффективность работы автомобильного крана Ульяновец МКТ-20, МКТ-25, МКТ-30, МКТ-40, МКТ-50.

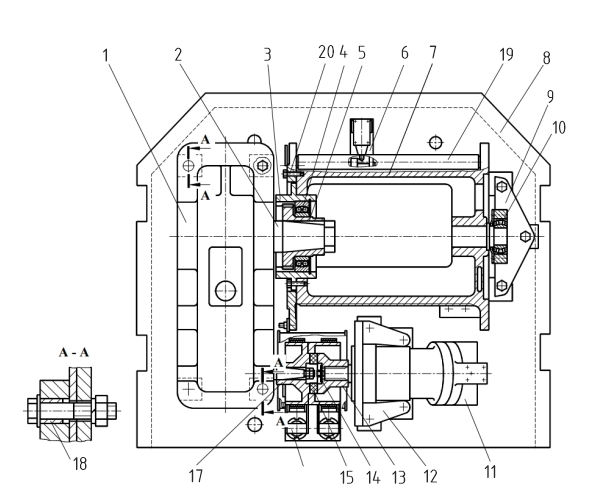

Схема механизма передвижения ККС-10

Механизм подъема:

1 — редуктор
2 — вал
3, 5 — полумуфты зубчатые
4, 10 — подшипники
6 — ограничитель глубины опускания
7 — барабан
8 — плита
9, 12 — кронштейны
11 — гидромотор
13 — полумуфта
14 — шайба
15 — звёздочка
16 — тормоз ленточный
17 — шкив тормозной
18 — втулка
19 — ролик прижимной
20 — болт

Механизм подъема является приводным устройством для подъема и опускания груза, функции которого на кране выполняет грузовая лебедка. Грузовая лебедка установлена на конце поворотной платформы и состоит из смонтированных на плите 8 гидромотора 11, двух ленточных тормозов 16, редуктора 1, барабана 7 и кронштейнов 9 и 12.

В связи с трехслойной навивкой каната на барабан 7 лебедки дополнительно установлен прижимной ролик 19. Барабан грузовой лебедки получает вращение от вала 2 редуктора через зубчатые полумуфты 3 и 5, причем первая жестко соединена с барабаном 7 болтами 20. Опорами барабана являются подшипник 10, установленный в кронштейне 9, и подшипник 4, установленный на зубчатой полумуфте 5, которая насажена на вал 2 редуктора.

Передача крутящего момента от гидромотора 11, установленного на кронштейне 12, к редуктору 1 осуществляется упругой муфтой со звездочкой 15. Тормозной шкив 17 установлен на быстроходном валу редуктора 1 и является полумуфтой. Управление механизмом подъема выполняется правым джойстиком в кабине крановщика.

Кронштейн МКТ-25.1065.33.00.07 грузовой лебедки автокрана Ульяновец  - чертеж 1
×
