Кронштейн барабана грузовой лебедки КС-3562А.44.001 автокрана Галичанин КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715

ID: 391992

В наличии

Кронштейн КС-3562А.44.001 барабана грузовой лебедки

Кронштейн барабана грузовой лебедки КС-3562А.44.001 автокрана Галичанин КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715

ID: 391992

Арт: КС 3562А.44.001

Запчасти - Грузовые лебедки автокрана Галичанин

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 13 500 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 391992

Арт: КС 3562А.44.001

от 13 500 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Кронштейн барабана грузовой лебедки КС-3562А.44.001 автокрана Галичанин КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715

Запчасти - Грузовые лебедки автокрана Галичанин

Описание

Характеристики

Гарантия

Подходит для спецтехники

Автокран Галичанин — КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715

Кронштейн КС-4572.26.008 представляет собой консольный опорный элемент, который обеспечивает надежную фиксацию гидравлического мотора лебедки. Благодаря чему повышается эффективность работы автомобильного крана Галичанин серии КС-4572А, КС-4579, КС-45719, КС-55713, КС-55715, КС-5572.1

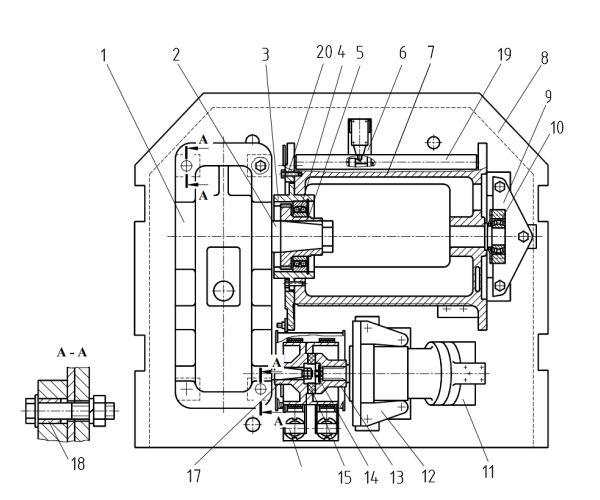

Механизм подъёма:

Редуктор
Вал
Полумуфта зубчатая
Подшипник
Полумуфта зубчатая
Ограничитель глубины опускания
Барабан
Плита
Кронштейн
Подшипник
Гидромотор
Кронштейн
Полумуфта
Шайба
Звёздочка
Тормоз ленточный
Шкив тормозной
Втулка
Ролик прижимной
Болт

Механизм подъема является приводным устройством для подъема и опускания груза, функции которого на кране выполняет грузовая лебедка. Грузовая лебедка установлена на конце поворотной платформы и состоит из смонтированных на плите 8 гидромотора 11, двух ленточных тормозов 16, редуктора 1, барабана 7 и кронштейнов 9 и 12.

В связи с трехслойной навивкой каната на барабан 7 лебедки дополнительно установлен прижимной ролик 19. Барабан грузовой лебедки получает вращение от вала 2 редуктора через зубчатые полумуфты 3 и 5, причем первая жестко соединена с барабаном 7 болтами 20.
Опорами барабана являются подшипник 10, установленный в кронштейне 9, и подшипник 4, установленный на зубчатой полумуфте 5, которая насажена на вал 2 редуктора.

Передача крутящего момента от гидромотора 11, установленного на кронштейне 12, к редуктору 1 осуществляется упругой муфтой со звездочкой 15. Тормозной шкив 17 установлен на быстроходном валу редуктора 1 и является полумуфтой.
Управление механизмом подъема выполняется правым джойстиком в кабине крановщика.

Кронштейн КС-3562А.44.001 барабана грузовой лебедки - чертеж 1
