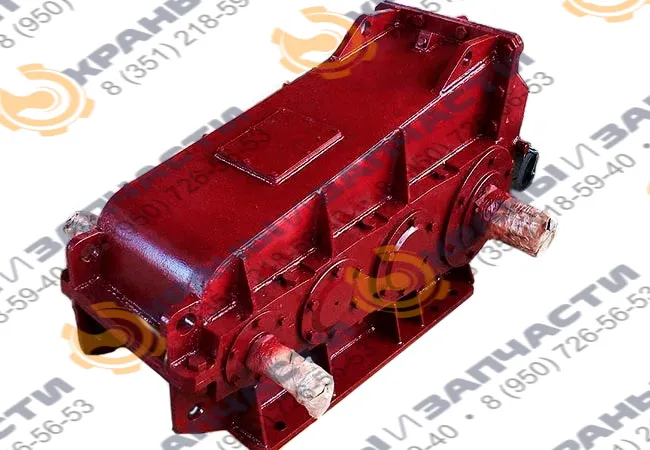

Редукторы ВКУ 500, ВКУ-610, ВКУ-750, ВКУ-765, ВКУ-950, ВКУ-965

Редуктор ВКУ – цилиндрический вертикальный крановый редуктор, предназначенный для передачи энергии вращения от одного вала к другому. Широко применяется в крановом оборудовании и машиностроении.

Основные технические характеристики

Технические характеристики Типоразмер редуктора
ВКУ-500 ВКУ-610 ВКУ-750 ВКУ-765 ВКУ-950 ВКУ-965
Передаточные числа 20; 28; 63 14; 25; 40; 80; 112; 125; 140 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140
Частота вращения входного вала, мин-1 1000 1000 1000 1000 1000 1000
Номинальный крутящий момент на тихоходном валу, Н·м до 4300 до 8500 до 14900 до 14900 до 27200 до 27200
Масса, кг 330 450 800 820 1530 1530

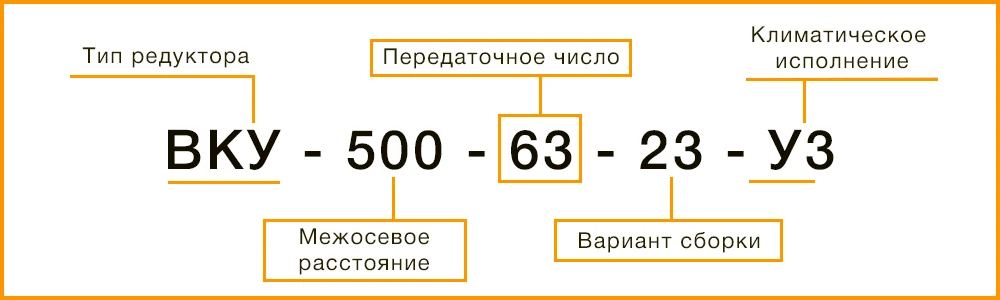

Расшифровка маркировки редуктора ВКУ

  1. ВКУ – тип редуктора
  2. 500 – межосевое расстояние
  3. 63 – передаточное число
  4. 23 – вариант сборки
  5. У3 – климатическое исполнение
Расшифровка маркировки редуктора ВКУ

Варианты сборки редуктора ВКУ

Варианты сборки редуктора ВКУ

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры редуктора ВКУ
Типоразмер редуктора Aб Aп Aт B B1 H H1 H2 L L1 L2 L3 L4 L5 L6 d Масса
Редуктор ВКУ-500 140 160 200 320 360 475 160 40 840 200 305 310 70 240 320 17 330
Редуктор ВКУ-610 160 200 250 365 350 585 250 - 1000 240 325 355 70 375 305 17 450
Редуктор ВКУ-750 200 250 300 435 445 675 290 - 1200 284 370 440 110 440 385 26 800
Редуктор ВКУ-765 200 250 315 435 445 675 290 - 1220 284 370 440 110 440 385 26 820
Редуктор ВКУ-950 250 300 400 560 620 770 320 65 1560 385 450 530 120 570 540 33 1530
Редуктор ВКУ-965 250 315 400 560 620 930 320 74 1560 385 450 530 120 570 540 33 1530

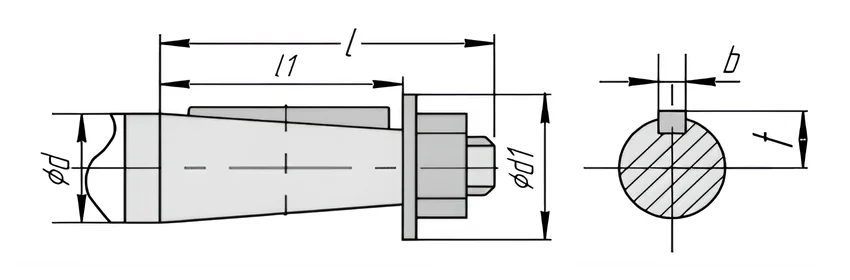

Присоединительные размеры конических валов

Типоразмер редуктора d d1 l l1 b t
Редуктор ВКУ-500 40 М24х2 110 82 10 21
Редуктор ВКУ-610 40 М24х2 110 82 10 21
Редуктор ВКУ-750 50 М36х3 110 82 12 26
Редуктор ВКУ-765 50 М36х3 110 82 12 26
Редуктор ВКУ-950 65 М42х3 140 105 16 33,9
Редуктор ВКУ-965 65 М42х3 140 105 16 33,9
Присоединительные размеры конических валов редуктора ВКУ

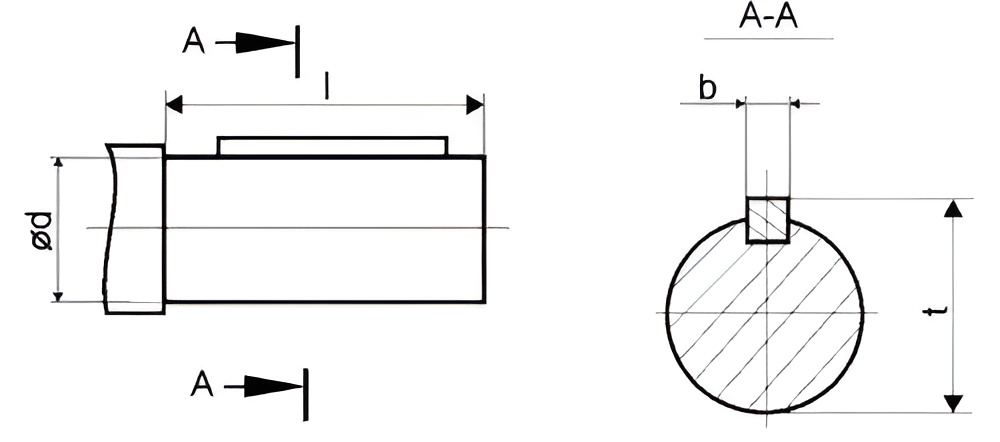

Присоединительные размеры цилиндрических валов

Типоразмер редуктора Вариант сборки d l b t
Редуктор ВКУ-500 Все 65m6 105 18 71
Редуктор ВКУ-610 Все 80r6 130 22 88
Редуктор ВКУ-750 Все 125s6 165 32 136
Редуктор ВКУ-765 Все 125s6 165 32 136
Редуктор ВКУ-950 13, 23, 33 125m6 165 32 136
Редуктор ВКУ-950 11, 12, 21, 22, 31, 32 140m6 200 36 152
Редуктор ВКУ-965 13, 23, 33 125m6 165 32 136
Редуктор ВКУ-965 11, 12, 21, 22, 31, 32 140m6 200 36 152
Присоединительные размеры цилиндрических валов редуктора ВКУ
