Редукторы ВК 350, ВК 475, ВК 550, ВК 800

В наличии
Редуктор цилиндрический вертикальный ВК 350
★ 4.9 оценки 46
Редуктор цилиндрический вертикальный ВК 350
поиск ID товара: 400063
Цена по запросу
доставка Доставка по России, в РБ, KZ
В наличии
Редуктор цилиндрический вертикальный ВК 475
★ 4.9 оценки 46
Редуктор цилиндрический вертикальный ВК 475
поиск ID товара: 400064
от
151 000 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Редуктор цилиндрический вертикальный ВК 550
★ 4.9 оценки 46
Редуктор цилиндрический вертикальный ВК 550
поиск ID товара: 400065
от
175 600 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Редуктор цилиндрический вертикальный ВК 800
★ 4.9 оценки 46
Редуктор цилиндрический вертикальный ВК 800
поиск ID товара: 490292
Цена по запросу
доставка Доставка по России, в РБ, KZ

Редуктор ВК – цилиндрический вертикальный редуктор, предназначенный для передачи энергии вращения от одного вала к другому. Широко применяется в крановом оборудовании и машиностроении.

Основные технические характеристики

Технические характеристики Типоразмер редуктора
ВК-350 ВК-475 ВК-550 ВК-800
Передаточные числа 10; 16; 31,5; 50 20; 28; 50; 112 18; 31,5; 71; 125 18; 22,4; 31,5; 50; 150
Номинальный крутящий момент на тихоходном валу, Н.м 800 1700 2400 18000
Масса, кг 77 215 279 860

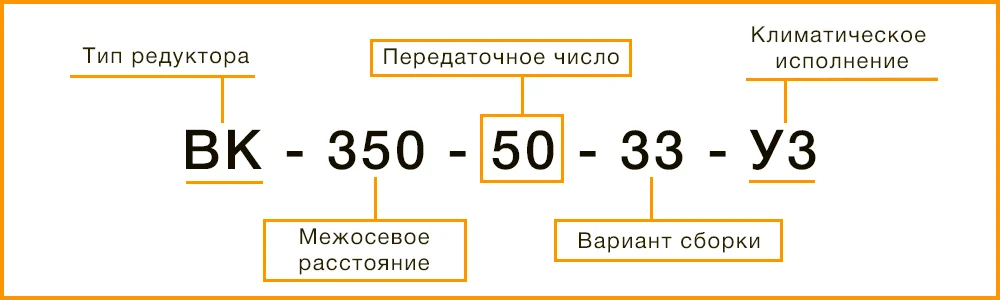

Расшифровка маркировки редуктора ВК

  1. ВК – тип редуктора
  2. 350 – межосевое расстояние
  3. 50 – передаточное число
  4. 33 – вариант сборки
  5. У3 - Климатическое исполнение
Расшифровка маркировки редуктора ВК

Варианты сборки редуктора ВК

Варианты сборки редуктора ВК

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры редуктора ВК
Типоразмер редуктора Awт Awп Awб A A1 B B1 H H1 L L1 L2 L3 L4 L5 d h
Редуктор ВК-350 130 130 90 185 - 220 185 298 160 558 280 50 - - - 17 25
Редуктор ВК-475 210 160 105 200 80 250 215 458 220 790 482 50 200 243 260 17 25
Редуктор ВК-550 220 190 140 320 70 280 245 488 235 880 557 50 215 258 280 17 25
Редуктор ВК-800 300 280 220 30 - 450 450 346 230 1240 710 - - - - - -

Присоединительные размеры конических валов

Типоразмер редуктора d d1 l l1 b t
Редуктор ВК-350 30 45 80 60 8 16,5
Редуктор ВК-475 40 50 110 82 10 20,95
Редуктор ВК-550 40 50 110 82 10 20,95
Редуктор ВК-800 50 М36х1,5 82 - 16 28
Присоединительные размеры конических валов редуктора ВК

Присоединительные размеры цилиндрических валов

Типоразмер редуктора d l b t
Редуктор ВК-350 35 55 10 38,5
Редуктор ВК-475 65 110 18 69
Редуктор ВК-550 80 110 22 85
Редуктор ВК-800 85 110 28 103
Присоединительные размеры цилиндрических валов редуктора ВК
