Редукторы В-100, В-125, В-160, В-200, В-250, В-400

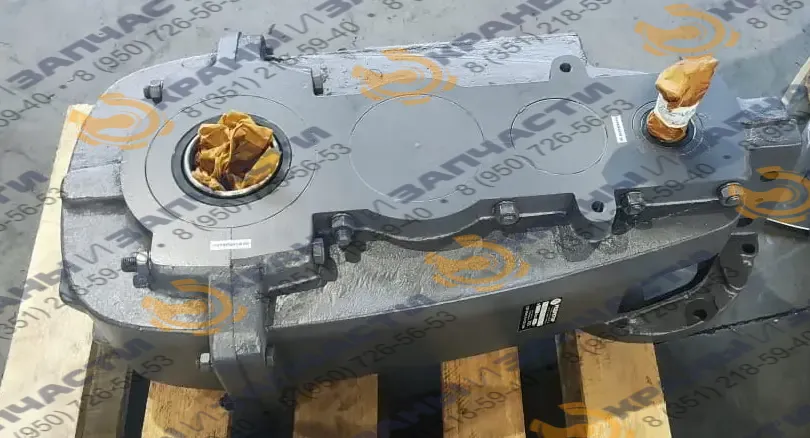

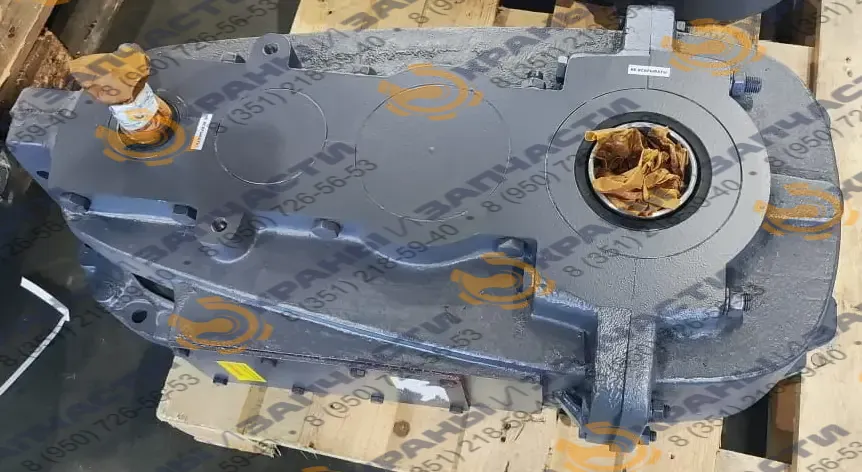

Редуктор В – цилиндрический вертикальный редуктор, предназначенный для передачи энергии вращения от одного вала к другому. Широко применяется в крановом оборудовании и машиностроении. Модели включают В-100/В-100Ф, В-125/В-125Ф, В-160/В-160Ф, В-200/В-200Ф, В-250/В-250Ф, В-400, различающиеся межосевым расстоянием и техническими характеристиками.

Основные технические характеристики

Технические характеристики	Типоразмер редуктора
Технические характеристики	В-100/В-100Ф	В-125/В-125Ф	В-160/В-160Ф	В-200/В-200Ф	В-250/В-250Ф	В-400
Межосевое расстояние тихоходной ступени, мм	100	125	160	200	250	400
Передаточные числа	10; 12,5; 16; 20; 25; 31,5; 40	10; 12,5; 16; 20; 25; 31,5; 40; 50	10; 12,5; 16; 20; 25; 31,5; 40; 50	10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100	10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100	18; 20; 28; 40; 50
Частота вращения входного вала, мин^-1	1500	1500	1500	1500	1500	1500
Номинальный крутящий момент на выходном валу, Н·м	172...563	344...1250	668...2500	1375...5000	2750...10000	420
Масса, кг	52	79	132	210	320	104

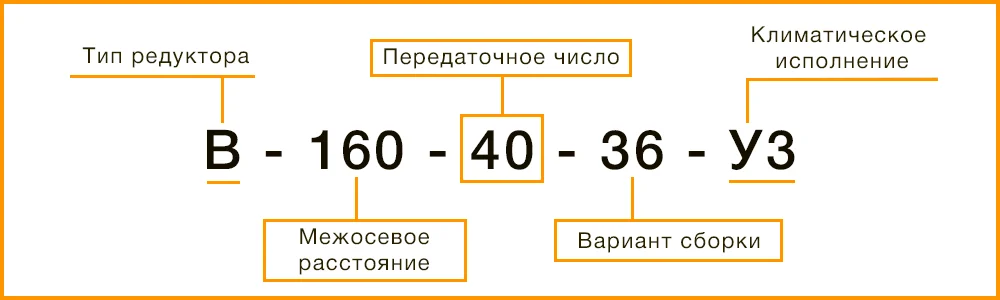

Расшифровка маркировки редуктора В

В – тип редуктора
160 – межосевое расстояние
40 – передаточное число
36 – вариант сборки
У3 – климатическое исполнение

Варианты сборки редуктора В

Габаритные и присоединительные размеры

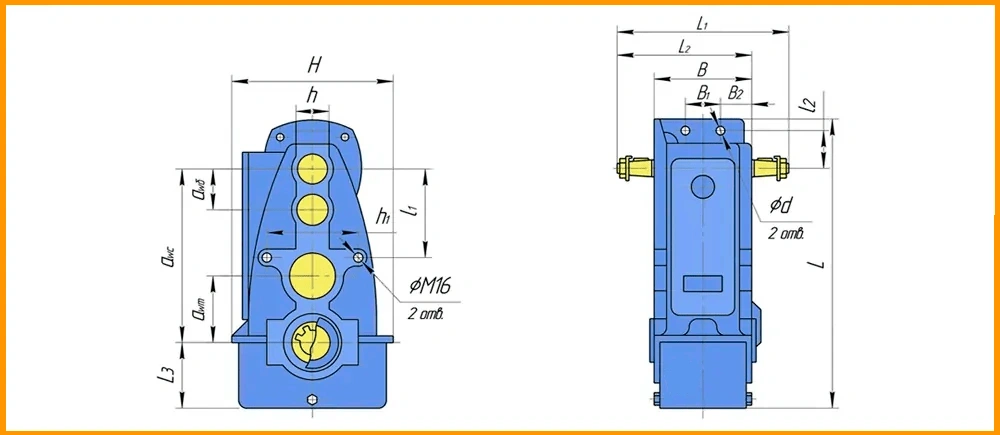

Габаритные размеры редуктора В-100, В-125, В-160

Редуктор	awс	awт	awб	H	h	h1	L	L1	L2	L3	l1	l2	B	B1	B2	d
В-100	280	100	80	254	40	135	470	300	235	100	170	71	170	60	55	11
В-125	330	125	80	316	60	180	545	320	263	125	185	71,5	200	80	60	14
В-160	420	160	100	390	80	220	692	360	295	160	215	92	230	80	75	18

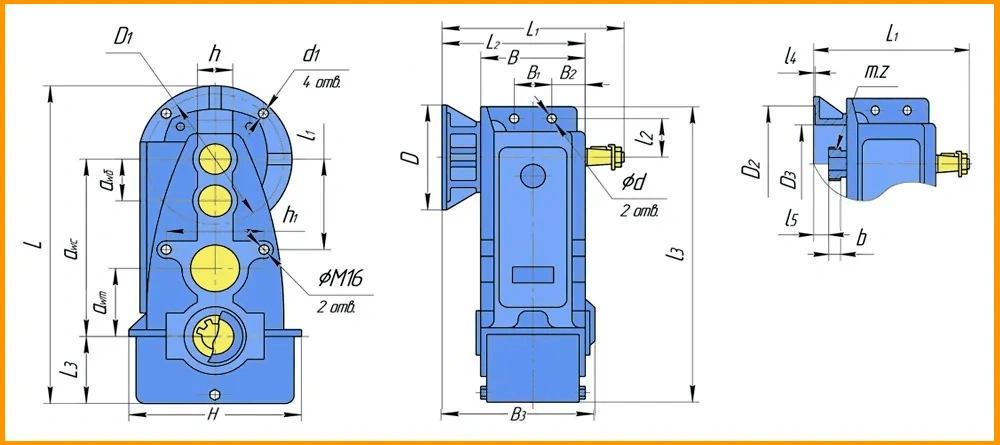

Габаритные размеры редуктора В-100Ф, В-125Ф, В-160Ф

Редуктор	awс	awт	awб	H	h	h1	L	L1	L2	L3	l1	l2	B	B1	B2	d
В-100Ф	280	100	80	254	40	135	470	300	235	100	170	71	170	60	55	11
В-125Ф	330	125	80	316	60	180	545	320	263	125	185	71,5	200	80	60	14
В-160Ф	420	160	100	390	80	220	692	360	295	160	215	92	230	80	75	18

D	D1	D2	D3	d	d1	H	h	h1	b	m	z
300	265	230H8	280	11	14	254	40	135	12	2,5	20
300	265	230H8	330	14	14	316	60	180	12	2,5	20
336	300	250H8	420	18	18	390	80	220	12	2,5	30

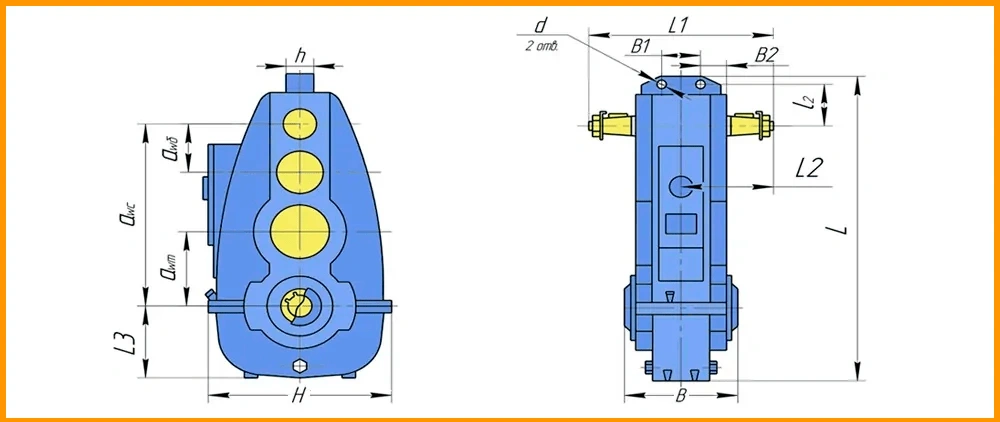

Габаритные размеры редуктора В-200, В-250

Редуктор	awс	awт	awб	H	h	L	L1	L2	L3	l2	B	B1	B2	d
В-200	485	200	125	450	70	825	420	210	190	130	277	100	67	22
В-250	610	250	160	552	80	1015	480	240	240	137,5	322	120	79	22

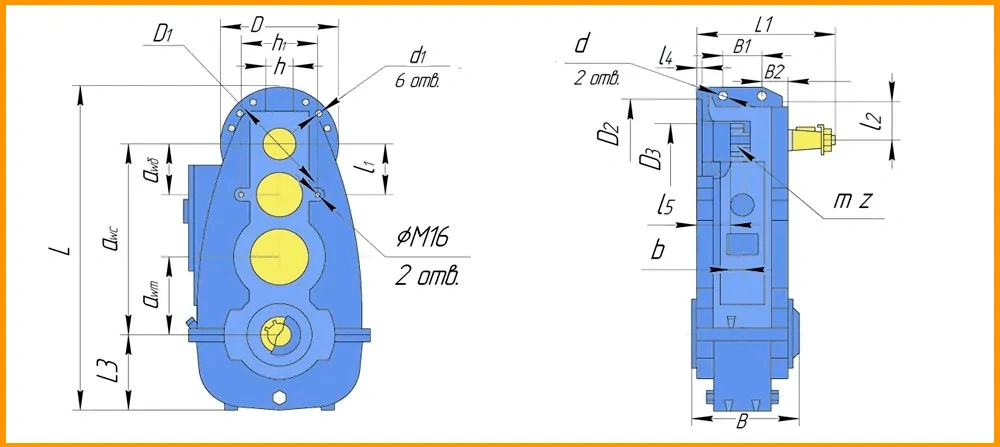

Габаритные размеры редуктора В-200Ф, В-250Ф

Редуктор	awс	awт	awб	H	h	L	L1	L2	L3	l2	B	B1	B2	d
В-200Ф	485	200	125	450	70	825	420	210	190	130	277	100	67	22
В-250Ф	610	250	160	552	80	1015	480	240	240	137,5	322	120	22	22

D	D1	D2	D3	d	d1	H	h	h1	b	m	z
330	300	250H8	80	22	18	450	70	200	12	2,5	30
330	300	250H8	100	22	18	552	80	200	12	2,5	38

Присоединительные размеры конических валов

Редуктор	l	l1	d	d1	b	t
В-100/В-100Ф	60	42	25	36	5	13,45
В-125/В-125Ф	60	42	25	36	5	13,45
В-160/В-160Ф	60	42	28	36	5	14,95
В-200/В-200Ф	80	58	35	42	6	18,55
В-250/В-250Ф	80	58	38	50	6	20,05

Присоединительные размеры полого выходного вала

Редуктор	l	l2	l3	l4	d2	d3
В-100/В-100Ф	174	35	54	25	40	35xH8x2
В-125/В-125Ф	204	38	78	25	50	45xH8x2
В-160/В-160Ф	236	42	78	37	70	62xH8x2
В-200/В-200Ф	240	60	32	44	75	70xH8x2,5
В-250/В-250Ф	286	70	60	43	95	90xH8x2,5

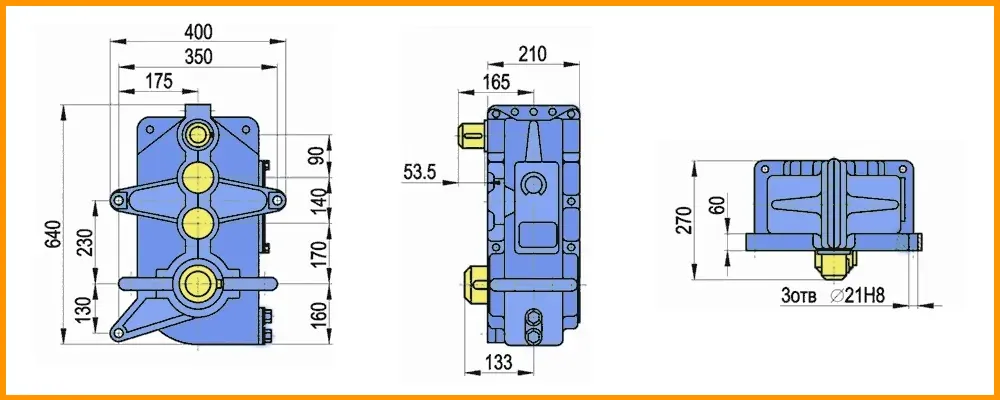

Присоединительные размеры цилиндрического вала В-400

Вал	l	d	b	t
Входной	53	34	10	37
Выходной	50	85	25	90
