Редукторы ЦДВ-260СПР, ЦДВ-860

Редукторы ЦДВ – цилиндрические двухступенчатые редукторы вертикального монтажа, предназначенные для передачи энергии вращения от одного вала к другому. Используются преимущественно в металлургическом оборудовании, а также в других отраслях, где требуется высокая надёжность и эффективность передачи крутящего момента. Рассчитаны на работу в условиях запылённости до 10 мг/м³, температуры от -40°C до +50°C, с климатическим исполнением У, Т (ГОСТ 15150-69).

Основные технические характеристики

Типоразмер редуктора Межосевое расстояние суммарное, мм Номинальные передаточные числа Номинальная частота вращения быстроходного вала, об/мин Номинальный крутящий момент, Н·м
ЦДВ-260 260 11,6; 14,21; 20,02; 26,2; 33,6; 40,254 1000 500
ЦДВ-860 860 18 750 -

Габаритные размеры

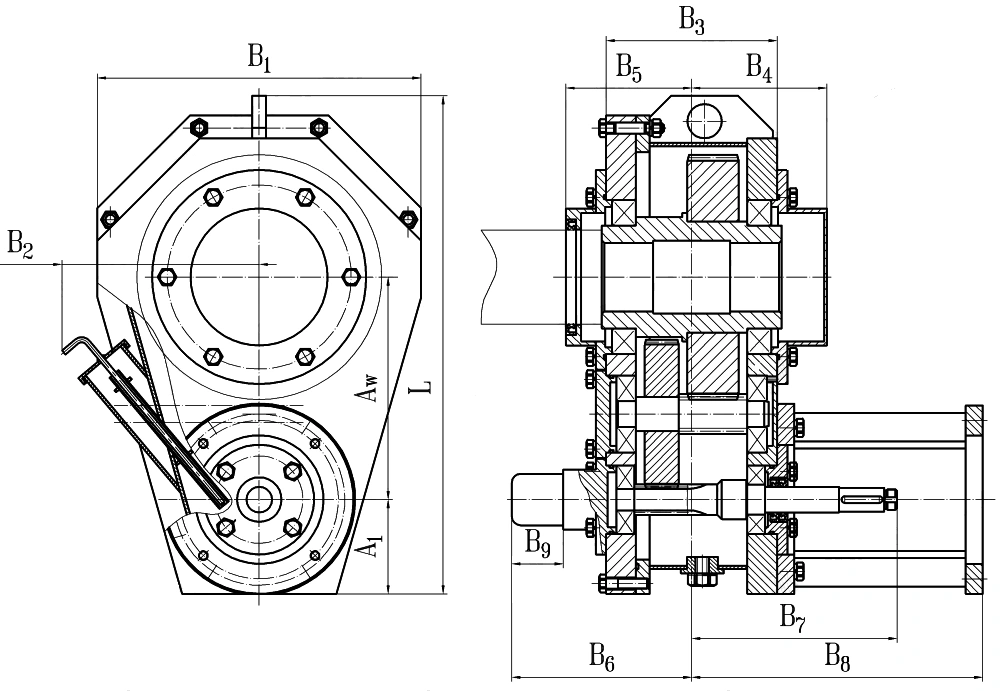

Габаритные размеры редукторов ЦДВ-260, ЦДВ-860
Редуктор B1, мм B2, мм A1, мм AW, мм L, мм B3, мм B4, мм B5, мм B6, мм B7, мм B8, мм B9, мм
ЦДВ-260 378 - 110 260 582 200 158 147 210 240 340 60
ЦДВ-860 740 860 240 420 1325 590 400 320 315 500 600 80

Размеры входного вала

Редуктор d2, мм d3 l1, мм l2, мм l3, мм l4, мм b, мм t, мм
ЦДВ-260 30 M24x1.5-8g - 53 15 68 8 31
ЦДВ-860 50 - - - - - 16 -

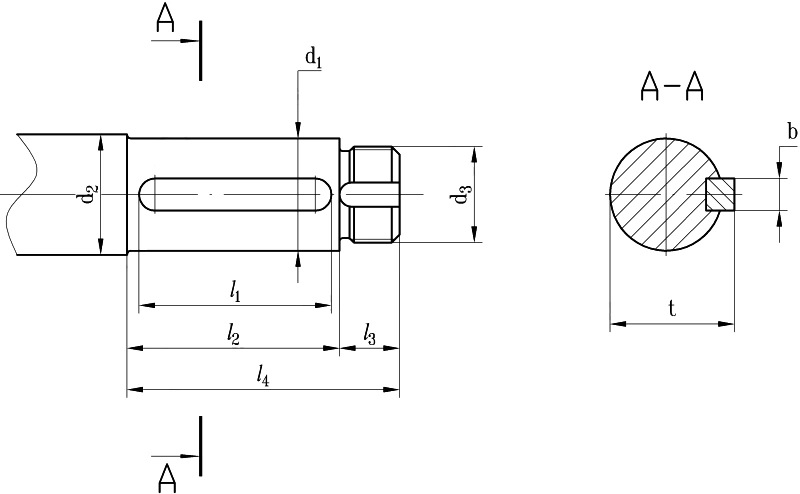

Размеры входного вала редукторов ЦДВ-260, ЦДВ-860

Размеры выходного вала

Редуктор D1, мм D2, мм D3, мм L1, мм L2, мм L, мм B, мм T, мм
ЦДВ-260 120 80 85 60 90 210 22 85,4
ЦДВ-860 90 - - - - - 28 -

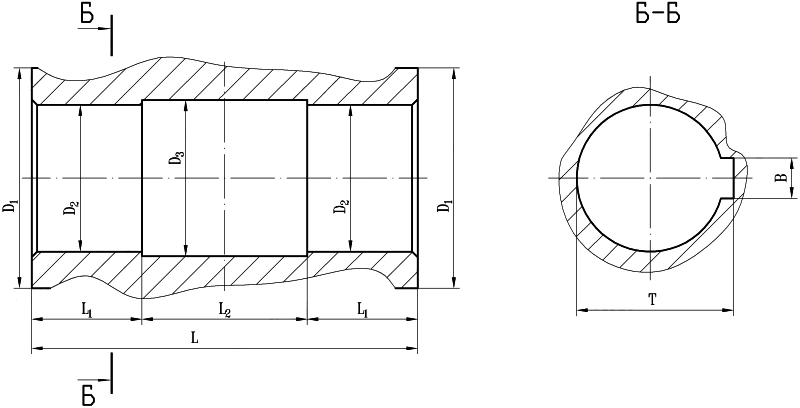

Размеры выходного вала редукторов ЦДВ-260, ЦДВ-860
