Редукторы А-400

Редуктор А-400 – цилиндрический вертикальный редуктор, предназначенный для передачи энергии вращения от одного вала к другому. Широко применяется в крановом оборудовании, машиностроении и других отраслях, где требуется надежная передача крутящего момента.

Основные технические характеристики

Номинальное передаточное число Номинальный крутящий момент на тихоходном валу, Нм Частота вращения входного вала, мин-1 Вес, кг КПД
20; 25; 35,5; 40; 50; 63 1350 1500 82 0,97

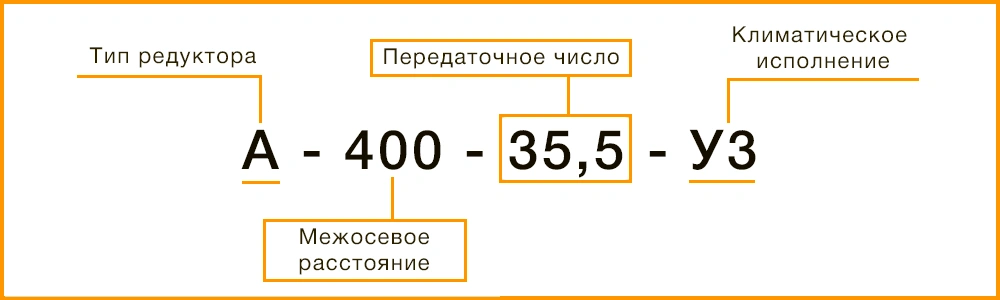

Расшифровка маркировки редуктора А-400

  1. А – тип редуктора
  2. 400 – межосевое расстояние
  3. 35,5 – передаточное число
  4. У3 – климатическое исполнение
Расшифровка маркировки редуктора А-400

Варианты сборки редуктора А-400

Варианты сборки редуктора А-400

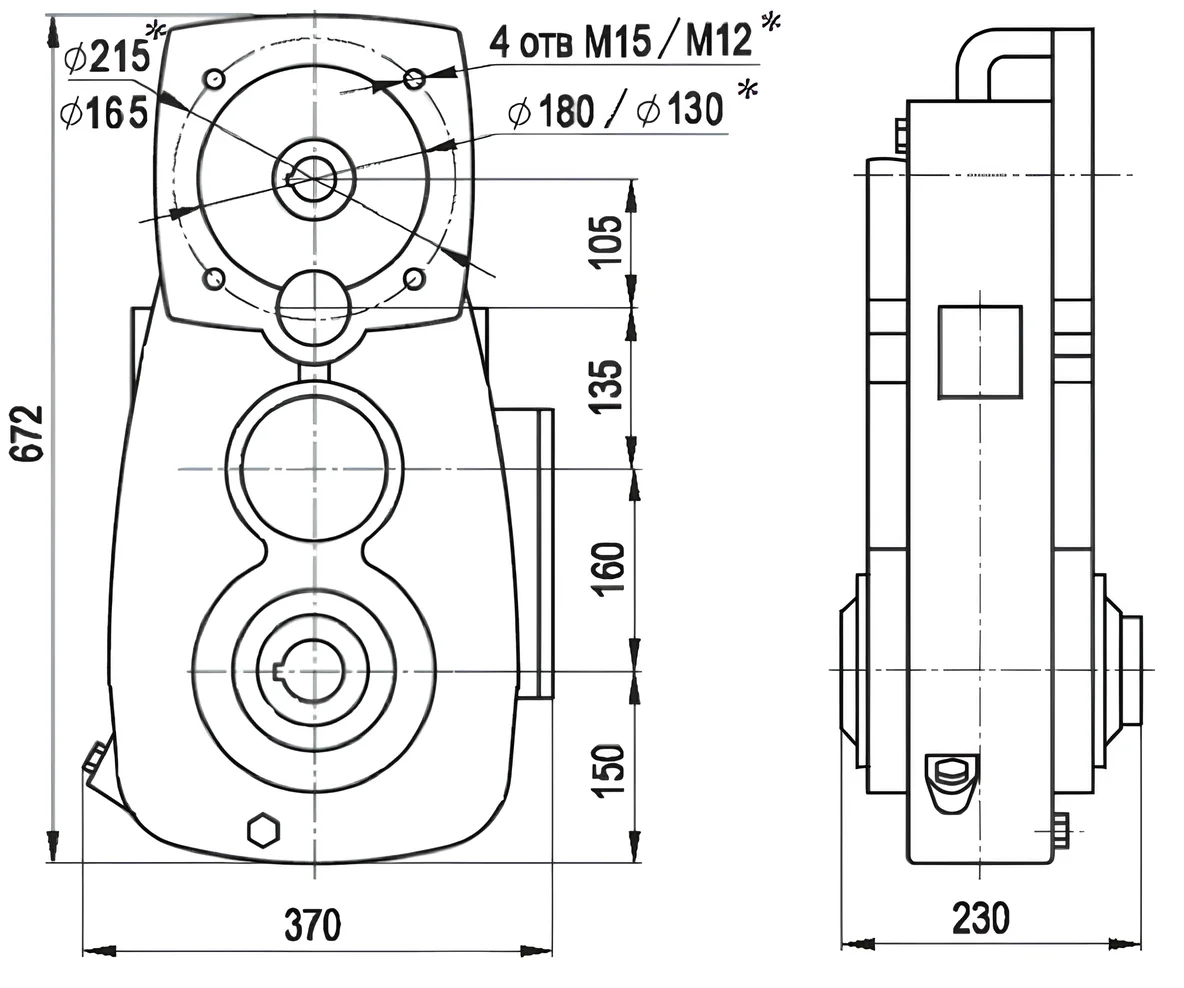

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры редуктора А-400

Конический вал редуктора А-400

Конический вал редуктора А-400 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Используется для компоновки редуктора с электродвигателем. Диаметр, вынос и прочие размеры указаны на чертеже.

Присоединительные размеры конического вала редуктора А-400

Полый выходной вал редуктора А-400

Полый вал редуктора А-400 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Присоединительные размеры полого вала редуктора А-400
