Редукторы 3РВ-450, 3РВ-500, 3РВ-650

Редукторы 3РВ – цилиндрические редукторы, предназначенные для передачи энергии вращения от одного вала к другому. Используются в крановом оборудовании, машиностроении и других отраслях, где требуется высокая надёжность и эффективность передачи крутящего момента.

Основные технические характеристики

Типоразмер редуктора Частота вращения входного вала, мин-1 Межосевое расстояние суммарное, мм Номинальные передаточные числа Номинальный крутящий момент, Н·м КПД Масса, кг
3РВ-450 1500 450 80; 100; 125 1100 0,92 198
3РВ-500 1500 500 1900 0,92 212
3РВ-650 1000 650 4000 0,94 420

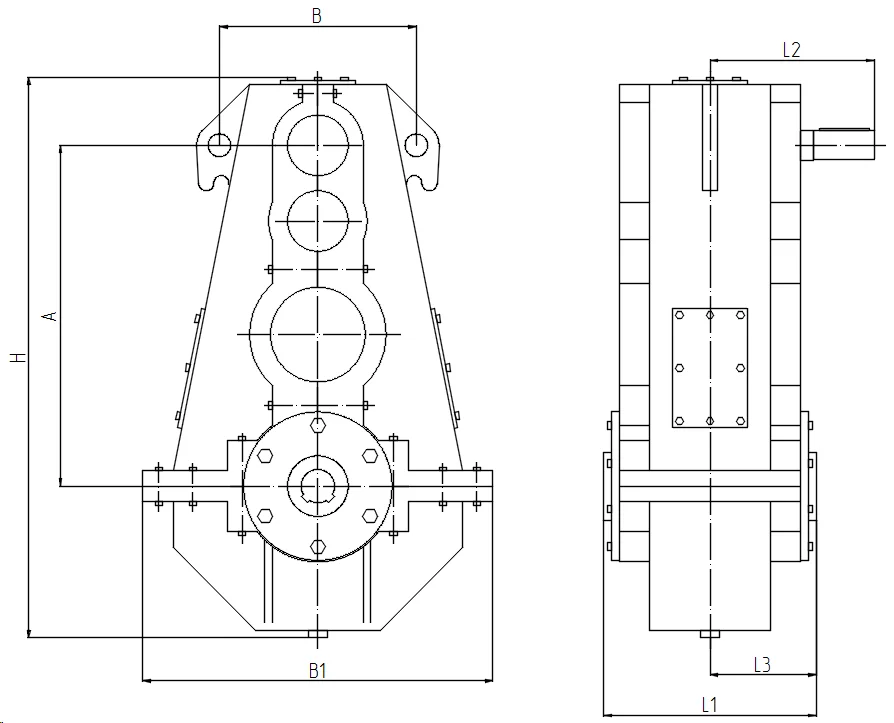

Габаритные размеры

Габаритные размеры редукторов 3РВ
Редуктор A, мм B, мм H, мм L1, мм L2, мм L3, мм B1, мм
3РВ-450 450 260 740 280 217 140 462
3РВ-500 500 280 850 317 230 155 550
3РВ-650 650 360 1060 466 330 230 680

Размеры входного вала

Редуктор d, мм l, мм l1, мм t, мм b, мм
3РВ-450 38 80 137 41 10
3РВ-500 38 80 150 41 10
3РВ-650 42 110 220 45 12
Размеры входного вала редукторов 3РВ

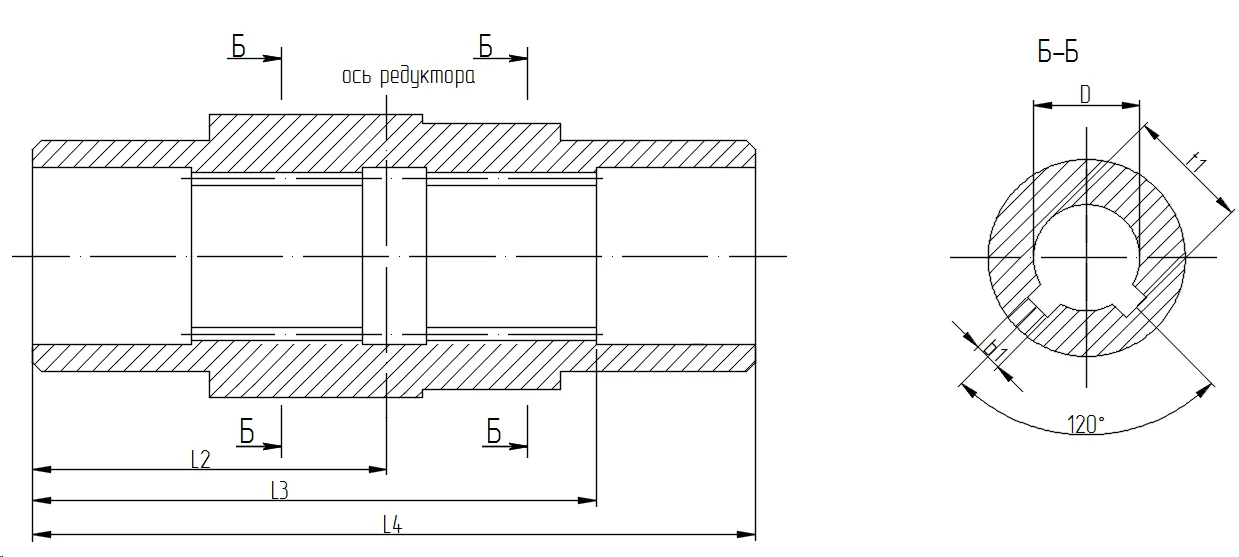

Размеры выходного вала

Редуктор D, мм b1, мм t1, мм l2, мм l3, мм l4, мм
3РВ-450 45 14 48.8 140 240 285
3РВ-500 60 18 64.4 155 268 305
3РВ-650 85 22 90.4 230 400 455
Размеры выходного вала редукторов 3РВ
