Редукторы ЦТНД-315, ЦТНД-400, ЦТНД-500

Редукторы ЦТНД-315, ЦТНД-400, ЦТНД-500 – трехступенчатые цилиндрические редукторы, предназначенные для передачи энергии вращения от одного вала к другому. Широко применяются в машиностроении для привода различных механизмов.

Основные технические характеристики

Типоразмер редуктора	Номинальное передаточное число	Номинальная радиальная нагрузка на тихоходном валу, Н	Номинальный крутящий момент на тихоходном валу, Н·м	Вес, кг	КПД
ЦТНД-315	63; 80; 100; 125; 160	24000	8300	505	0,96
ЦТНД-400	63; 80; 100; 125; 160	32600	17000	940	0,96
ЦТНД-500	63; 80; 100; 125; 160	42200	28500	1480	0,96

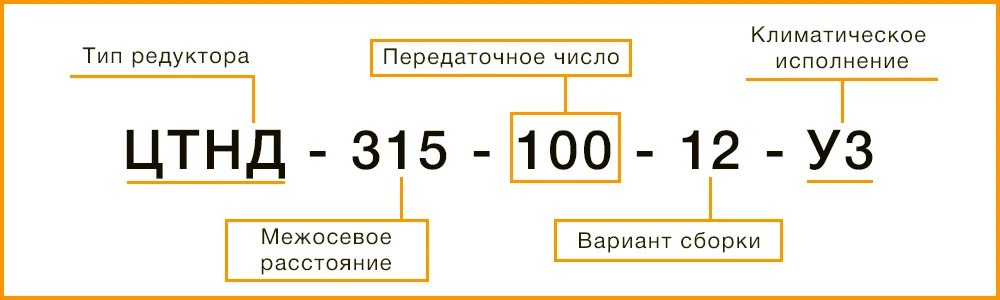

Расшифровка маркировки редуктора ЦТНД

ЦТНД – тип редуктора (трехступенчатый цилиндрический).
315, 400, 500 – межосевое расстояние тихоходной ступени, мм.
63–160 – передаточное число.
21 – вариант сборки (может быть 11, 12, 21, 22).
У3 – климатическое исполнение.

Варианты сборки редуктора ЦТНД

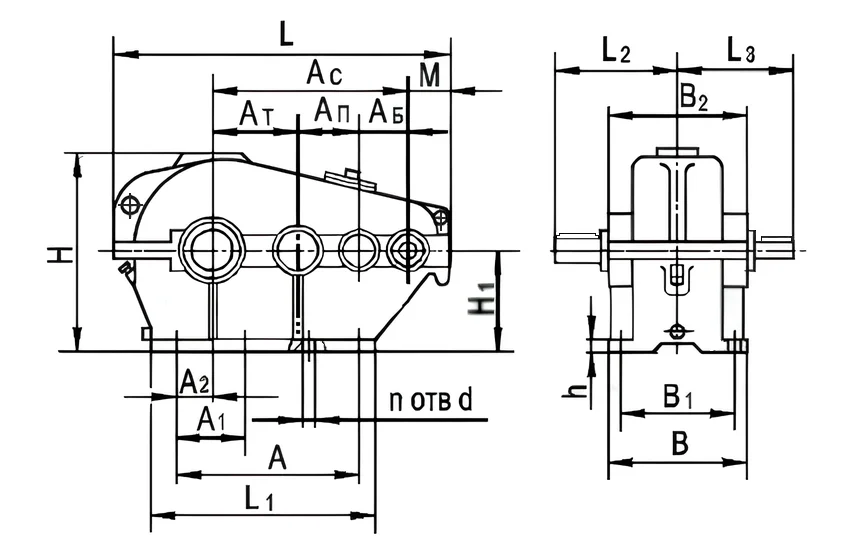

Габаритные размеры

Типоразмер редуктора	А_с	А_б	А_п	А_т	А	А₁	А₂	B	B₁	B₂	H	H₁	h	L	L₁	L₂	L₃	d	n
Редуктор ЦТНД-315	640	125	200	315	560	186	130	345	280	350	640	335	30	1110	680	340	245	26	6
Редуктор ЦТНД-400	810	160	250	400	720	240	170	425	340	430	820	425	40	1385	860	415	307	33	8
Редуктор ЦТНД-500	1015	200	315	500	915	305	215	480	400	495	985	500	40	1720	1080	517	368	33	8

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	Входной вал				Выходной вал
Типоразмер редуктора	l	d	b	t	l	d	b	t
Редуктор ЦТНД-315	58	32k6	10	35	165	110m6	28	116
Редуктор ЦТНД-400	82	40k6	12	43	200	140m6	36	148
Редуктор ЦТНД-500	82	50k6	14	53,5	240	160m6	40	169

Присоединительные размеры конических валов

Типоразмер редуктора	Входной вал						Выходной вал
Типоразмер редуктора	l	l₁	d	d₁	b	t	l	l₁	d	d₁	b	t
Редуктор ЦТНД-315	80	58	32	M20×1,5	6	17,5	210	165	120	M90×4,0	28	61,9
Редуктор ЦТНД-400	110	82	40	M24×2,0	10	21	300	240	160	M125×4,0	36	82
Редуктор ЦТНД-500	110	82	55	M36×3,0	14	29	300	240	180	M140×4,0	40	93
