Редукторы 1Ц3У-315Н, 1Ц3У-355Н, 1Ц3У-400Н, 1Ц3У-630Н, 1Ц3У-710Н

Редукторы цилиндрические трехступенчатые 1Ц3У-315Н, 1Ц3У-355Н, 1Ц3У-400Н, 1Ц3У-450Н, 1Ц3У-500Н, 1Ц3У-630Н, 1Ц3У-710Н – механические приспособления, предназначенные для передачи энергии вращения от одного вала к другому. Применяются в машиностроении для изменения скорости вращения и крутящего момента. Могут также обозначаться как 1Ц3У-355, 1Ц3Н-450 и т.д., где числа указывают на межосевое расстояние тихоходной ступени.

Основные технические характеристики

Типоразмер редуктора	Номинальное передаточное число	Номинальный крутящий момент на тихоходном валу, Н·м	Номинальная передаваемая мощность, кВт	Допускаемая радиальная консольная нагрузка на выходном валу, Н	Допускаемая радиальная консольная нагрузка на входном валу, Н	Масса, кг	КПД
1Ц3У-315Н	31,5; 40; 50; 63; 80; 100; 125; 160; 200	8200 / 9000	27 / 5,6	22400 / 22400	1000 / 1250	585	0,96
1Ц3У-355Н	31,5; 40; 50; 63; 80; 100; 125; 160; 200	12000 / 15000	60 / 12	40000 / 40000	1100 / 2000	750	0,96
1Ц3У-400Н	31,5; 40; 50; 63; 80; 100; 125; 160; 200	15200 / 17000	52 / 12	31500 / 31500	2500 / 2500	960	0,96
1Ц3У-450Н	31,5; 40; 50; 63; 80; 100; 125; 160; 200	20000 / 25000	75 / 15	50000 / 50000	3000 / 3500	1200	0,96
1Ц3У-500Н	31,5; 40; 50; 63; 80; 100; 125; 160; 200	25000 / 30000	90 / 18	60000 / 60000	3500 / 4000	1500	0,96
1Ц3У-630Н	31,5; 40; 50; 63; 80; 100; 125; 160; 200	40000 / 45000	120 / 25	80000 / 80000	4000 / 4500	2400	0,96
1Ц3У-710Н	31,5; 40; 50; 63; 80; 100; 125; 160; 200	50000 / 56000	150 / 30	100000 / 100000	4500 / 5000	3200	0,96

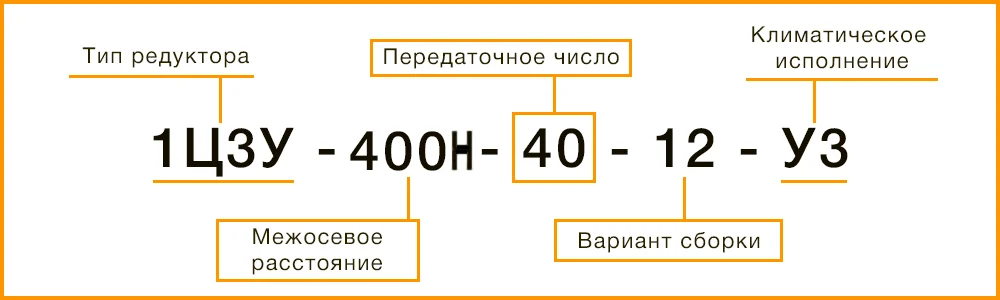

Расшифровка маркировки редукторов серии 1Ц3У-XXXН

1Ц3У – тип редуктора (трехступенчатый цилиндрический).
315, 355, 400, 450, 500, 630, 710 – межосевое расстояние тихоходной ступени, мм.
31,5–200 – передаточное число.
21 – вариант сборки (может быть 11, 12, 21, 22).
У3 – климатическое исполнение.

Варианты сборки редукторов 1Ц3У

Габаритные размеры

Типоразмер редуктора	a_wб	a_wпр	a_wт	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	B	B₁	B₃	B₄
Редуктор 1Ц3У-315Н	125	200	315	1130	830	415	215	270	420	80	210	-	340	260	8	28
Редуктор 1Ц3У-355Н	140	225	355	1255	950	475	250	290	440	80	210	-	355	280	10	32
Редуктор 1Ц3У-400Н	160	250	400	1410	1070	535	280	340	500	110	250	-	420	330	12	36
Редуктор 1Ц3У-450Н	200	280	450	1470	-	1060	530	260	430	650	110	300	590	515	14	40
Редуктор 1Ц3У-500Н	225	315	500	1680	1630	1220	615	360	460	690	110	300	650	580	16	45
Редуктор 1Ц3У-630Н	250	400	630	1995	1920	1770	970	575	570	760	170	360	650	540	22	50
Редуктор 1Ц3У-710Н	280	450	710	2250	2160	2010	1060	660	575	870	170	410	740	600	25	56

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	Входной вал				Выходной вал
Типоразмер редуктора	l	d	b	t	l	d	b	t
Редуктор 1Ц3У-315Н	80	30	8	33	210	110	28	116
Редуктор 1Ц3У-355Н	80	35	10	38	210	125	32	132
Редуктор 1Ц3У-400Н	100	40	12	43	250	140	36	148

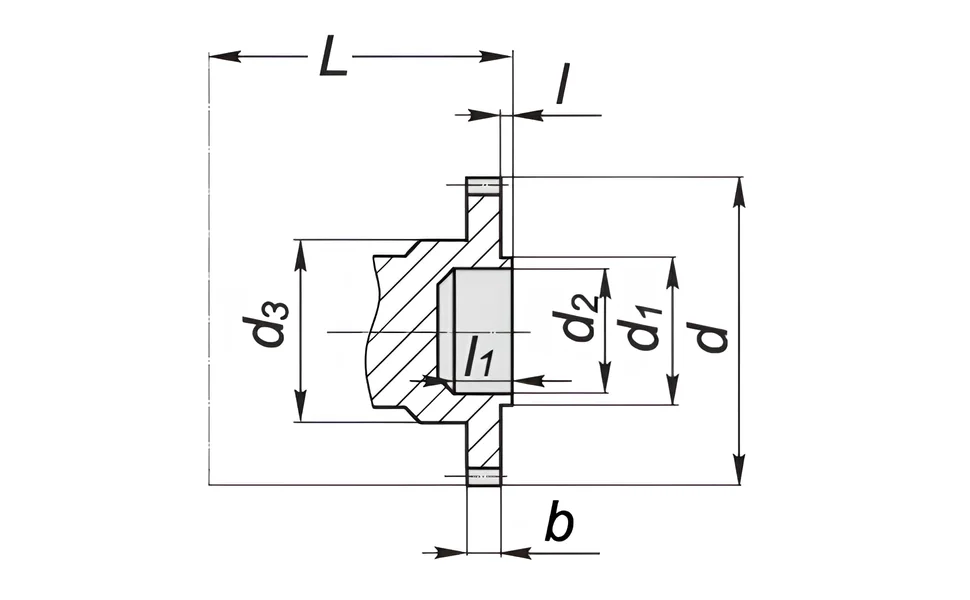

Присоединительные размеры валов в виде зубчатой муфты

Типоразмер редуктора	Выходной вал								Зацепление
Типоразмер редуктора	L	l	l₁	d	d₁	d₂	d₃	b	m	z
Редуктор 1Ц3У-315Н	275	10	60	252	130	110f8	140	30	6	40
Редуктор 1Ц3У-355Н	310	12,5	65	294	130	110f8	140	35	7	40
Редуктор 1Ц3У-400Н	335	15	65	336	180	150f8	215	40	8	40
