Редукторы 1Ц3У-160, 1Ц3У-200, 1Ц3У-250

Редуктор 1Ц3У – трехступенчатый цилиндрический редуктор, предназначенный для передачи энергии вращения от одного вала к другому. Широко применяется в машиностроении для привода различных механизмов.

Основные технические характеристики

Типоразмер редуктора	Номинальное передаточное число	Номинальная радиальная нагрузка на тихоходном валу, Н	Номинальный крутящий момент на тихоходном валу, Н·м	Вес, кг	КПД
1Ц3У-160	31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200	9000	1250	110	0,96
1Ц3У-200	31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200	12500	2500	190	0,96
1Ц3У-250	31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200	18000	5000	335	0,96

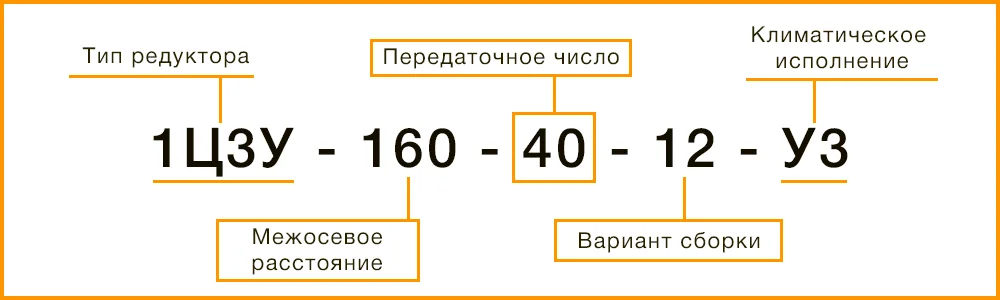

Расшифровка маркировки редуктора 1Ц3У

1Ц3У – тип редуктора (трехступенчатый цилиндрический)
160, 200, 250 – межосевое расстояние тихоходной ступени, мм
31,5–200 – передаточное число
21 – вариант сборки
У3 – климатическое исполнение

Варианты сборки редуктора 1Ц3У

Габаритные и присоединительные размеры

Типоразмер редуктора	a_wт	a_wп	a_wб	H	H₁	h	L	L₁	l	l₁	l₂	l₃	A	A₁	B	B₁	d
Редуктор 1Ц3У-160	160	100	80	345	170	28	630	530	195	136	160	224	475	140	212	195	24
Редуктор 1Ц3У-200	200	125	100	425	212	36	775	650	236	165	190	280	580	165	250	230	24
Редуктор 1Ц3У-250	250	160	125	530	265	40	950	825	290	212	236	335	750	218	300	280	28

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	Входной вал				Выходной вал
Типоразмер редуктора	l	d	b	t	l	d	b	t
Редуктор 1Ц3У-160	36	18	6	20,5	105	50	14	53,5
Редуктор 1Ц3У-200	42	22	6	24,5	105	65	18	69
Редуктор 1Ц3У-250	58	25	8	28	170	85	22	90

Присоединительные размеры конических валов

Типоразмер редуктора	Входной вал						Выходной вал
Типоразмер редуктора	l	l₁	d	d₁	b	t	l	l₁	d	d₁	b	t
Редуктор 1Ц3У-160	50	36	20	M12×1,25	4	10,6	110	82	55	M36×3,0	14	28,95
Редуктор 1Ц3У-200	60	42	25	M16×1,5	5	13,45	140	105	70	M48×3,0	18	36,38
Редуктор 1Ц3У-250	80	58	30	M20×1,5	5	15,55	170	130	90	M64×4,0	22	46,75

Присоединительные размеры валов в виде зубчатой муфты

Типоразмер редуктора	Выходной вал								Зацепление
Типоразмер редуктора	L	l	l₁	d	d₁	d₂	d₃	b	m	z
Редуктор 1Ц3У-160	170	9	38	168	90	72f8	95	20	4	40
Редуктор 1Ц3У-200	197	10	50	210	100	80f8	105	25	5	40
Редуктор 1Ц3У-250	236	10	50	232	150	120f8	170	30	4	56
